Variador de frecuencia, Serie VM600
Solicite un presupuesto
Los variadores de frecuencia microvariable de la serie VM600 son variadores de CA simples recién lanzados y cuentan con un tamaño más pequeño, un ajuste más fácil y una mayor flexibilidad, lo que los hace ideales para cumplir con los requerimientos de control y velocidad variable para equipos mecánicos pequeños y medianos.
Rango de energía
Entrada monofásica de 220 V: 0,75-2,2 kW
Entrada trifásica de 380V: 2.2-15kW
Características
- El variador de frecuencia ocupa poco espacio.
- Son altamente rentables, lo que los hace ideales para cumplir con los requerimientos de regulación de velocidad entre 0-400Hz.
- Todos los componentes y técnicas de procesamiento cumplen con los estándares RoHS.
- Múltiples funciones de protección, que incluyen temperatura, voltaje, corriente y sobrecarga, garantizan la seguridad operativa.
- Fácil instalación: montaje en carril DIN o montaje en pared.
Aplicaciones
Los variadores de frecuencia de la serie VM600 se utilizan ampliamente en ventiladores/sopladores de presión negativa, maquinaria de envasado, maquinaria de alimentos, máquinas para trabajar la madera, pequeñas líneas de producción, bombas de agua pequeñas y otras maquinarias pequeñas y medianas.
Especifaciones
| Item | Especificaciones | |
| Control | Método | Control V/F |
| Par de arranque | 0.5Hz/100% | |
| Rango de variación de velocidad | 1:50 | |
| Regulación de velocidad de la velocidad nominal | ±1% | |
| Frecuencia de carga | 0.5kHz ~ 16kHz; Regulación automática disponible según la característica de carga. | |
| Capacidad de sobrecarga | Tipo G: 150% de corriente nominal durante 60s, 180% de corriente nominal durante 1s | |
| Aumento de par | Aumento automático del 0,0%; impulso manual 0.1%~30.0% | |
| Entrada y salida | Rango de voltaje de entrada | 220V/380V; rango de fluctuación: ±15% |
| Rango de frecuencia de entrada | rango de fluctuación: ±5P/60Hz; | |
| Rango de voltaje de salida | Voltaje de entrada 0, desviación < 5% | |
| Rango de frecuencia de salida | V/F: 0-400Hz | |
| Control de ejecución | Ejecutar canal de comando | 3 canales: panel de operación, terminal de control o configuración de comunicación serial. El cambio está disponible por varios medios |
| Fuente de frecuencia | Método de configuración: digital, potenciómetro de panel, voltaje analógico, corriente analógica o comunicación en serie. | |
| Terminales de entrada | ◆ 4 entradas digitales ◆ 1 entrada analógica | |
| Terminales de salida | ◆ 1 salida de relé | |
| Pantalla y teclado | Pantalla LED | Pantalla LED de 5 dígitos |
| Bloqueo de parámetros | Los parámetros se pueden configurar como solo lectura en caso de mal funcionamiento | |
| Ambiente | Lugar de operación | Interior, sin exposición a la luz solar directa, sin polvo, gas corrosivo, gas inflamable, niebla de aceite, vapor, gotas de agua o sal. |
| Altitud | < 1000m, reducción del 1% por 100m por encima de 1000 m | |
| Temperatura de operación | -10 ℃～40 ℃; hasta 50 ℃ con reducción del 1% por 1 ℃ por encima de 40 ℃ | |
| Humedad | ≤95%RH, sin condensación | |
| Vibración | Aceleración de vibración 0.6g | |
| Temperatura de almacenamiento | -40℃~70℃, ratio de cambio de temperatura < 1℃/min | |

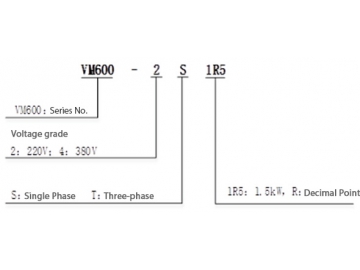

Modelos
| Grado de voltaje | Energía | Corriente de entrada nominal (A) | Corriente de salida nominal (A) | No. de Serie | 2:220V 4:380V | S:monofásica | Energía adaptada del motor | |
| KW | HP | T: trifásica | ||||||
| Monofásica 220V | 0.75 | 1.0 | 8.2 | 4 | VM600 | 2 | S | R75 |
| 1.5 | 2.0 | 14 | 7 | VM600 | 2 | S | 1R5 | |
| 2.2 | 3.0 | 23 | 9.6 | VM600 | 2 | S | 2R2 | |
| Trifásica 380V | 2.2 | 3.0 | 5.8 | 5.1 | VM600 | 4 | T | 2R2 |
| 4 | 5.5 | 10.5 | 9 | VM600 | 4 | T | 4 | |
| 5.5 | 7.5 | 14.6 | 13 | VM600 | 4 | T | 5R5 | |
| 7.5 | 10.2 | 20.5 | 17 | VM600 | 4 | T | 7R5 | |
| 11 | 15 | 26 | 25 | VM600 | 4 | T | 11 | |
| 15 | 20 | 35 | 32 | VM600 | 4 | T | 15 | |

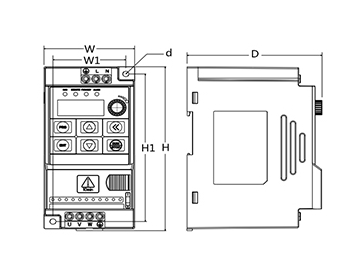

Dimensiones
| Modelo del variador de frecuencia | Tamaño (mm) | Dimensión de instalación (mm) | Tamaño de apertura (mm) | |||
| H | W | D | H1 | W1 | d | |
| VM600-2SR75 | 134 | 69 | 104 | 123 | 55 | 5 |
| VM600-2S1R5 | ||||||
| VM600-2S2R2 | 142 | 72 | 116 | 130 | 59 | 5 |
| VM600-4T2R2 | ||||||
| Característica de control | Modo de control | Control V/F |
| Par de arranque | 0.5Hz/100% | |
| Rango de ajuste de velocidad | 1:20 | |
| Precisión de retención de velocidad | ±1% | |
| Capacidad de sobrecarga | 150% de corriente nominal durante 60s; 180% de corriente nominal durante 1s | |
| Entrada/Salida | Voltaje de entrada | 220V/380V±15% |
| Frecuencia de entrada | 50/60Hz, rango de fluctuación: ±5% | |
| Voltaje de salida | 0-voltaje de entrada nominal | |
| Frecuencia de salida | 0~400Hz | |
| Terminales de entrada/salida | Entrada analógica | 1-vía |
| Entrada digital | 4-vía | |
| Salida de relé | 1-vía | |
| Terminal de comunicación RS485 | 1-vía | |
| Fuente de poder | 1-vía10V | |
| Ambiente de aplicación | Altitud | Menos de 1000m, con reducción del 1% por cada 100m por encima de 1000m |
| Temperatura ambiental | -10℃～ 40℃ (necesario para disminuir para 40℃～ 50℃) | |
| Humedad | ≤95%RH, sin condensación de agua | |
| Vibración | ＜5.9m/s2 (0.6g) | |
| Temperatura de almacenamiento | - 40℃～ 60℃ |
