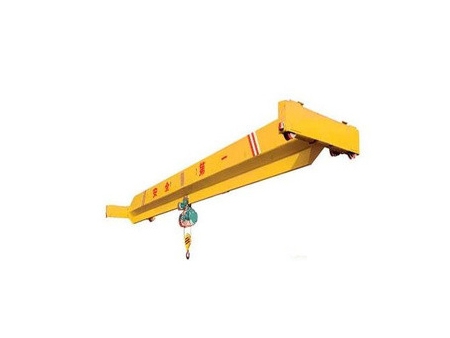

Puente grúa manual

Solicite un presupuesto

Nosotros: http://crane-lifting.com/15-2-manual-bridge-crane/209269/index.html

SXL de viga simple

Este puente grúa manual se utiliza en almacenes, talleres y fábricas donde no hay suministro eléctrico, el material no es pesado y la eficiencia y velocidad no son importantes. Zhonggong le ofrece grúas manuales con una capacidad de elevación de 0.5t, 1t, 2t y 3t, un alcance de 2-12 m y una altura de elevación de 12 m.

Nuestra grúa puente manual está compuesta por una viga, un carro monorraíl manual y un polipasto manual. Diseñamos los equipos de elevación de acuerdo con sus requisitos. Por lo que concierne a las grúas de tonelaje específico, personalizamos el alcance y la capacidad de carga de acuerdo con los requisitos de los clientes. La viga y los carros de traslación de esta grúa manual están fijados con tornillos, lo que garantiza la estabilidad.

Este modelo de grúa puede ser de tipo colgante o de tipo puente. Gracias a la estructura simple, facilidad de operación y bajo precio, este equipo de manipulación de materiales tiene una gran aceptación en diferentes industrias.

Especificaciones de la grúa puente manual

Capacidad de elevación (t)

0.5

Alcance (m)

3~5

5.5~8

9~10

11~12

3~5

5.5~8

9~10

11~12

3~5

6~8

9~10

11~12

3~5

6~8

9~10

11~12

Altura de elevación (m)

2.5~12

3~12

Raíl

I20a~I30c

I24a~I36c

Carro

SDX-3.WA1/2

SDX-3.WA1

SDX-3.WA2

SDX-3.WA3

Polipasto

HS1/2

HS1

HS2

HS3

Parámetros técnicos

Capacidad de elevación (t)	Alcance (m)	Total peso (t)	Presión máxima de la rueda (kn)	Tamaño principal						Fuerza de tracción
				H	K	M	A	B	L1	Polipasto	Grúa	Carro
0.5	3	0.451	198	525	1000	1516	746	805	1000	19.5	6	3
	3.5	0.466	200
	4	0.478	201
	4.5	0.49	202
	5	0.501	204
	5.5	0.602	220	555	1200	1716	800	1005	1200
	6	0.642	221
	7	0.678	226
	8	0.714	232
	9	0.872	254	605	1500	2016	820	1205	1400
	10	0.913	259
	11	1.078	276	635	1700	2216	850
	12	1.127	281
1	3	0.47	340	545	1000	1516	516	532	1000	21	9	5
	3.5	0.5	350
	4	0.514	352
	4.5	0.527	354
	5	0.541	355
	5.5	0.677	373	605	1200	1726	1150	560	800
	6	0.698	375
	7	0.74	385
	8	0.78	386
	9	1.012	403	665	1500	2016	903	1252	1400
	10	1-063	421
	11	1.393	480	745	1700	2216	1000
	12	1.551	490
2	3	0.567	641	585	1200	1726	1150	560	800	32.5	12	11
	3.5	0.586	644
	4	0.605	646
	4.5	0.622	648
	5	0.639	550
	5.5	0.824	676	665	1500	2005	1327	760	1000
	6	0.860	680
	7	0.902	685
	8	0.954	690
	9	1.186	721	745	1700	2226	1305	960	1200
	10	1.25	726
	11	1.605	888	780	1700	2406	1345
	12	1.674	890
3	3	0.831	490	566	1200	2126	1284	340	600	34.5	15	13
	3.5	0.864	492
	4	0.884	494
	4.5	0.901	496
	5	0.928	498
	5.5	1.244	558	706	1500	2426	1422	540	800
	6	1.279	560
	7	1.347	564
	8	1.416	566
	9	1.637	623	746	1700	2626	1460	740	1000
	10	1.712	630
	11	1.966	642	796			1506
	12	2.047	650
