Puente grúa manual
Solicite un presupuesto
SL de viga simple

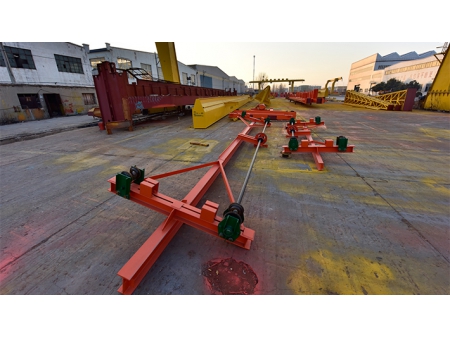

El puente grúa manual SL de viga simple se utiliza para la manipulación e izado de materiales en minas, puertos, centrales eléctricas, almacenes y talleres cuando la carga es liviana o no hay suministro eléctrico. Este puente grúa está compuesto por una viga, un carro de traslación, un carrito manual y otros componentes. El desplazamiento de la grúa y el izado de material se realizan a través de cadenas operadas manualmente.
Esta grúa manual cumple con el estándar JB/T10381-2002. Incorpora un carrito monorraíl SDS y un polipasto de cadena SH. Si la comparamos con una grúa SLX, esta ofrece una capacidad de carga superior (1t-10t). Además, ofrece un alcance de 5-14m y una altura de elevación de 3-10m. Personalizamos las grúas manuales de acuerdo con sus requisitos.
Especificaciones de la grúa puente manualCapacidad de elevación (t) | 1 | 2 | 3 | 5 | 10 | |
Altura de elevación (m) | 3~10 | |||||
Carga | A1, A2 (liviana) | |||||
Velocidad de avance (m/min) | Grúa | 5.2 | 5.2 | 5.2 | 4.3 | 4.3 |
Carro | 5.3 | 5.9 | 4.7 | 4.7 | 4.2 | |
Ancho de recorrido | 37~51 |
Capacidad de elevación (t) | Alcance (m) | Fuerza de tracción ( kg) | Tamaño ( mm) | Peso (t) | Precisión de la rueda de la grúa | ||||||||
Grúa | Carro | Polipasto | K | B | H | Hmpx | A | h | e | ||||
1t | 5 | 9.4 | 6 | 21 | 1200 | 1800 | 520 | 10000 | 145 | 550 | 360 | 0.65 | 0.65 |
6 | 0.69 | 0.67 | |||||||||||
7 | 580 | 380 | 0.76 | 0.70 | |||||||||
8 | 0.87 | 0.72 | |||||||||||
9 | 0.85 | 0.73 | |||||||||||
10 | 610 | 395 | 0.84 | 0.76 | |||||||||
11 | 1600 | 2200 | 1.04 | 0.9 | |||||||||
12 | 1.09 | 0.81 | |||||||||||
13 | 650 | 420 | 1.35 | 0.85 | |||||||||
14 | 1.31 | 0.86 | |||||||||||
2t | 5 | 13.4 | 12 | 32.5 | 1200 | 1800 | 520 | 145 | 720 | 400 | 0.70 | 1.10 | |
6 | 0.74 | 1.13 | |||||||||||
7 | 750 | 415 | 0.82 | 1.17 | |||||||||
8 | 0.87 | 1.19 | |||||||||||
9 | 790 | 440 | 1.00 | 1.23 | |||||||||
10 | 1.06 | 1.26 | |||||||||||
11 | 1600 | 2200 | 1.16 | 1.29 | |||||||||
12 | 830 | 465 | 1.32 | 1.33 | |||||||||
13 | 870 | 490 | 1.48 | 1.38 | |||||||||
14 | 1.55 | 1.40 | |||||||||||
3t | 5 | 19.5 | 14 | 34.5 | 1200 | 1800 | 520 | 145 | 900 | 460 | 0.81 | 1.61 | |
6 | 0.87 | 1.64 | |||||||||||
7 | 940 | 485 | 0.98 | 1.70 | |||||||||
8 | 1.05 | 1.72 | |||||||||||
9 | 1.13 | 1.76 | |||||||||||
10 | 1.20 | 1.79 | |||||||||||
11 | 1600 | 2200 | 980 | 510 | 1.39 | 1.84 | |||||||
12 | 1.46 | 1.87 | |||||||||||
13 | 1030 | 540 | 1.72 | 1.94 | |||||||||
14 | 1.80 | 1.97 | |||||||||||
5t | 5 | 20 | 20 | 37.5 | 1200 | 1800 | 680 | 150 | 1210 | 520 | 0.96 | 2.50 | |
6 | 1.03 | 2.57 | |||||||||||
7 | 1250 | 560 | 1.19 | 2.65 | |||||||||
8 | 1.28 | 2.70 | |||||||||||
9 | 1.36 | 2.75 | |||||||||||
10 | 1300 | 510 | 1.60 | 2.81 | |||||||||
11 | 1600 | 2200 | 1.73 | 2.86 | |||||||||
12 | 1360 | 540 | 1.98 | 2.95 | |||||||||
13 | 2.09 | 2.98 | |||||||||||
14 | 2.21 | 3.04 | |||||||||||
10t | 5 | 20 | 25 | 40 | 1800 | 2600 | 720 | 160 | 1390 | 555 | 1.42 | 4.89 | |
6 | 1.49 | 5.04 | |||||||||||
7 | 1440 | 585 | 1.58 | 5.14 | |||||||||
8 | 1.77 | 5.21 | |||||||||||
9 | 1.87 | 5.29 | |||||||||||
10 | 1490 | 615 | 2.9 | 5.38 | |||||||||
11 | 2.25 | 5.44 | |||||||||||
12 | 1550 | 650 | 2.38 | 5.50 | |||||||||
13 | 2.57 | 5.60 | |||||||||||
14 | 2.83 | 5.65 |
