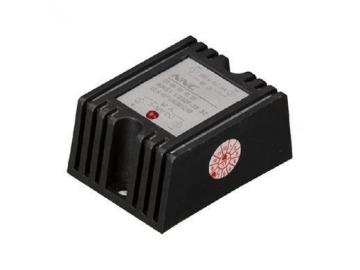

Relé de estado sólido monofásico mejorado NNG1-0/032F-20 DC-DC
Nuestro relé de estado sólido monofásico mejorado NNG1-0/032F-20 DC-DC se emplea en las luces de señalización, centelleadores, sistemas de control de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Adicionalmente, el NNG1-0/032F-20 DC-DC Relé de estado sólido monofásico mejorado se aplica extensamente en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.
| Voltaje de control | 032: 5-32VDC |
| Corriente de control | 6-35mA |
| Voltaje de encendido | 5VDC |
| Voltaje de apagado | 1VDC |
| Voltaje inverso | 32VDC |
| Tensión de carga | 20；12-250VDC |
| Corriente de carga | 10A,15A,20A,25A,30A,40A |
| Voltaje transitorio | 20:400VDC |
| Caída de voltaje en estado activo | DC:≤1.2VDC |
| Tiempo de encendido/apagado | DC:≤5mS |
| Corriente residual en estado inactivo | DC:≤5mA |
| Voltaje dieléctrico soportado | ≥2500VAC |
| Resistencia de aislamiento | Prueba de 500MΩ,500VDC |
| Temperatura ambiental | -30℃~80℃ |
| Modo de instalación | Instalación con tornillos |
| Peso del relé | ≈96g |
| Dimensiones | 60×45×27.5mm |
| Recomendaciones: | Cuando la carga es mayor que 10A, el dispositivo debe contar con un disipador térmico, y cuando la temperatura supera los 80℃ debe refrigerarse con un ventilador o agua. |

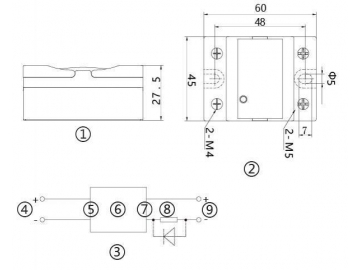

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
