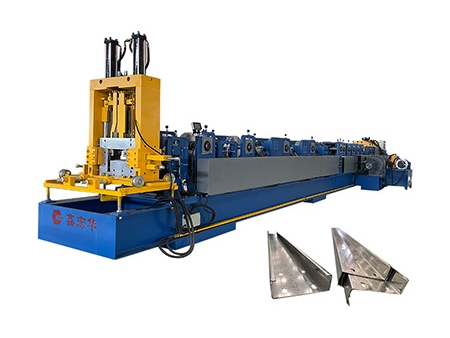

Perfiladora de correas en CZ, C100-300/Z120-300

Solicite un presupuesto

Nosotros: http://roll-formingmachines.com.ar/2-1-cz-purlin-roll-forming-machine.html

Esta perfiladora de correas puede cambiar rápidamente de un perfil en forma de C a uno en forma de Z en solo 30 minutos. Produce tamaños de correas que van desde 100mm hasta 300mm, con ajustes que toman solo cinco minutos. Además, nuestra máquina de correas puede equiparse con un dispositivo de perforación para perforar agujeros con precisión, lo que permite un fácil atornillado durante la instalación.

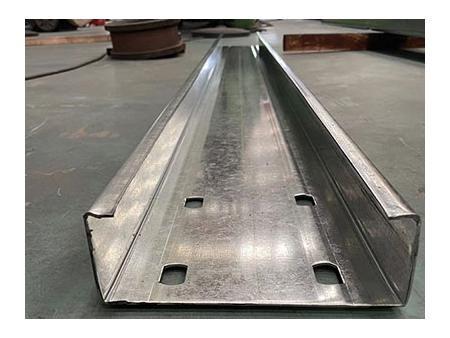

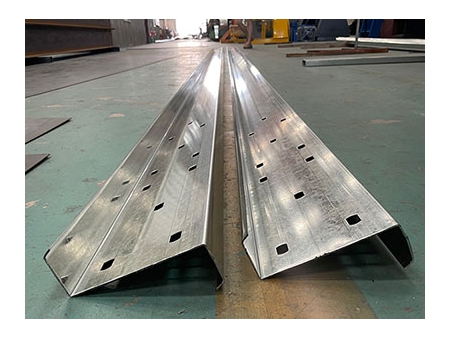

Muestras

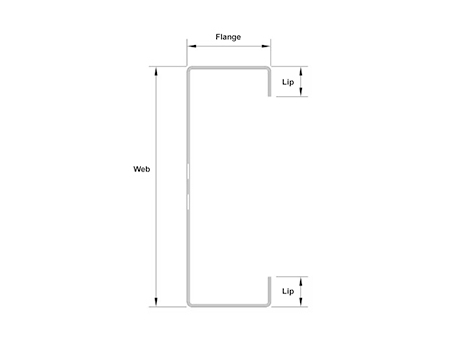

Dibujo de perfil

Modelo de perfil	Sección			Espesor
Modelo de perfil	Banda	Brida	Labio/Lip	Espesor
C100-300	100-300mm	40-100mm	10-20mm	1.2-3.0mm
Z120-300	120-300mm	40-100mm	10-20mm	1.2-3.0mm

Especificaciones

Modelo	C100-300/Z120-300
Dimensión	1100018001500mm
Peso de la máquina	11 tons
Tamaño para correa C	100-300mm
Tamaño para correa Z	120-300mm
Espesor del material	1.2-3.0mm
Potencia del servomotor principal	30kW
Pasos de formación	23 pasos
Velocidad de funcionamiento	0-30m/min
Potencia hidráulica	7.5kW
Material del bastidor de la máquina	Viga en H de 30mm de espesor

Detalles

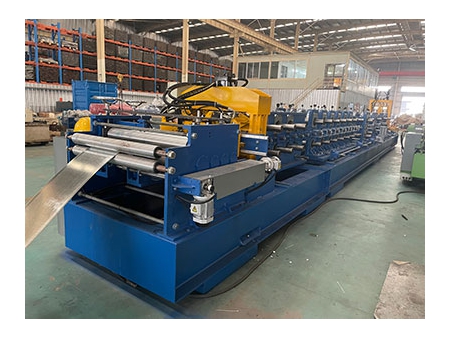

Perfiladora
1. Pasos de formación: 23 pasos
2. Velocidad de funcionamiento: 30m/min (sin punzonado ni corte)
3. Potencia del servomotor principal: 30kW

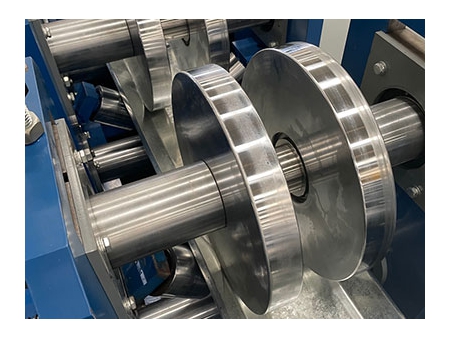

4. Material del rodillo: Gcr15 / Cr12, procesamiento CNC y tratamiento térmico, cromado duro en la superficie
5. Material del eje: 40Cr con un diámetro de eje de 90 mm
6. Bastidor de la máquina: viga H 400# y acero A3 con 30mm de espesor

Dispositivo hidráulico de precorte y prepunzonado
1. Material de la hoja: Cr12Mov
2. Tratamiento de superficies: Semiacabado CNC
3. Tratamiento al vacío a 58-60HRC, acabado CNC

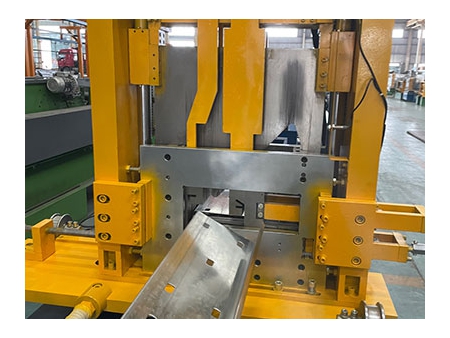

Cortador de poste hidráulico
1. Método de corte: corte de varios tamaños
2. Material de la hoja: Cr12Mov
3. Tratamiento de superficies: Semiacabado CNC
4. Tratamiento al vacío a 58-60HRC, acabado CNC

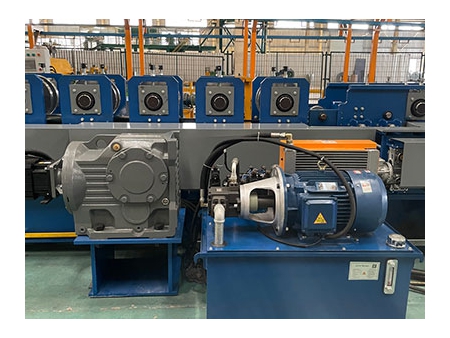

Sistema hidráulico
1. Potencia hidráulica: 7.5kW
2. Marca hidráulica: Yuken
3. Tanque de aceite: 120L
4. Sistema de refrigeración: refrigeración por ventilador

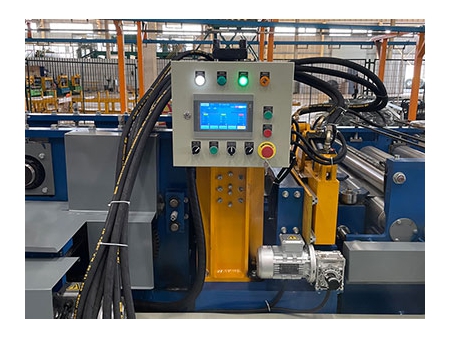

Controlador PLC (marca Delta)
1. Control de posición de punzonado
2. Control de la posición de corte
3. Control de cantidad de lotes de producción
4. Voltaje: 380V/50Hz/trifásica

Accesorios principales

Desenrollador de tiras de acero
Perfiladora
Dispositivo hidráulico de precorte
Dispositivo hidráulico de orificio de preperforación

Cortador de poste hidráulico
Sistema hidráulico (Yuken)
Sistema de control PLC (marca Delta)
Mesa/Tabla de acabado
