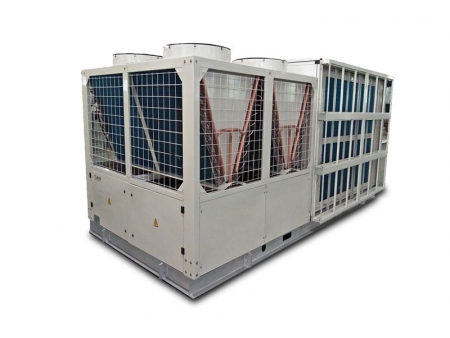

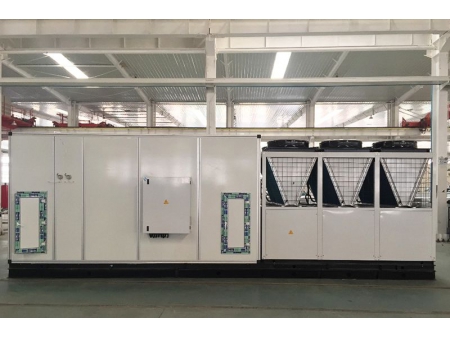

Unidad montado en techo, Unidad de calefacción y refrigeración 18kW-260kW
Solicite un presupuesto
El aire acondicionado Rooftop de 18KW-260KW está diseñado y fabricado para la refrigeración y la calefacción centralizada en edificios comerciales como galerías de compras, cines, oficinas, aeropuertos, y escuelas. Estas unidades presentan un diseño especial con diferentes segmentos funcionales para manejar los cambios de lugares con requerimientos de humedad y temperatura estrictos.
Descargar
Vídeo
Parámetros técnicos
Unidad montado en techo 1
Modelo | RWK18 | RWK28 | RWK35 | RWK50 | RWK70 | ||
Capacidad | Enfriamiento | kW | 18 | 27.5 | 35.6 | 50 | 70 |
TR | 5 | 8 | 10 | 14 | 20 | ||
Calefacción | kW | 18.2 | 28.3 | 38 | 54 | 75 | |
TR | 5 | 8 | 11 | 15 | 21 | ||
Máx. corriente de arranque | A | 35 | 50 | 76 | 168 | 181 | |
Corriente de funcionamiento en refrigeración | 12 | 17 | 26 | 36 | 58 | ||
Corriente de funcionamiento en calefacción | 12 | 17 | 24 | 34 | 55 | ||
Potencia | Enfriamiento | kW | 6.23 | 9.45 | 12 | 20 | 27 |
Calefacción | kW | 6.25 | 9.45 | 11 | 18 | 25 | |
Compresor | Marca | Panasonic | |||||
Cantidad | 1 | 1 | 1 | 2 | 2 | ||
Refrigerante | R410a | ||||||
Carga de refrigerante | kg | 4.5 | 6 | 6.5 | 12.8 | 17 | |

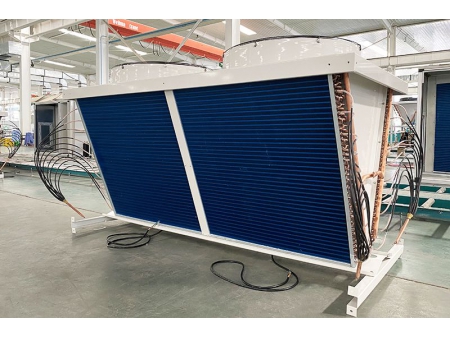

Condensador | Bobina | Tubo de cobre con aletas de aluminio de 0.11mm con revestimiento hidrofílico (12 aletas/pulgada) | |||||
Tipo de tubería de cobre | Rosca interna de 7 mm | ||||||

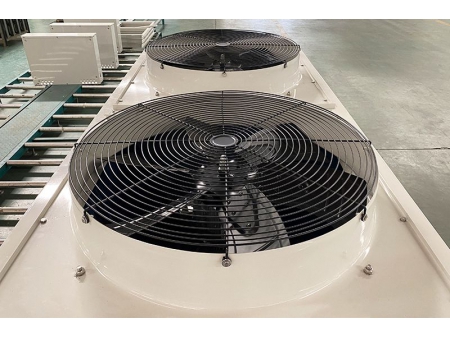

Tipo de ventilador | Axial | ||||||
Accionamiento del ventilador | Accionamiento directo | ||||||
Cantidad del motor | 1 | 1 | 1 | 1 | 2 | ||
RPM | 710 | 710 | 930 | 930 | 930 | ||
Potencia de entrada del motor | kW | 0.37 | 0.55 | 1.1 | 1.5 | 1.5 | |
Evaporador | Bobina | Tubo de cobre de 4 hileras con aletas de aluminio de 0.11mm con revestimiento hidrofílico (12 aletas/pulgada) | |||||
Tipo de tubería de cobre | Rosca interna de 7 mm | ||||||
Tipo de ventilador | Centrífugo | ||||||
Accionamiento del ventilador del evaporador | Accionamiento directo | ||||||
RPM | 960r/min | 1400r/min | 1400r/min | 950r/min | 960r/min | ||
Potencia de entrada del motor | kW | 0.8 | 1.1 | 2.2 | 2.2 | 5.5 | |
Caudal de aire | m³/h | 3400 | 5200 | 6000 | 8000 | 12500 | |
cfm | 2000 | 3050 | 3500 | 4700 | 7350 | ||
Presión estática externa | Pa | 100 | 150 | 250 | 250 | 300 | |
inch H2o | 0.4 | 0.6 | 1 | 1 | 1.2 | ||
Espesor galvanizado | μm | 80 | 80 | 80 | 80 | 80 | |
Espesor de pintura | μm | 80 | 60 | 60 | 60 | 60 | |
Material filtrante | Aluminio G3 | ||||||
Nivel de ruido | db(A) | 70 | 72 | 72 | 72 | 74 | |
Control de presión del sistema | Interruptor de alta/baja presión | ||||||
Dimensión | L | mm | 1860 | 2010 | 2010 | 2010 | 2390 |
W | mm | 965 | 1165 | 1158 | 1158 | 2150 | |
H | mm | 1050 | 1155 | 1155 | 1155 | 1230 | |
Peso | kg | 280 | 320 | 384 | 600 | 800 | |
La mejora continua de la tecnología es nuestro objetivo. Ruidong se reserva el derecho de cambiar el parámetro sin previo aviso. | |||||||
Condiciones de enfriamiento:exterior:35°C,interior:27°C/19°C (DB / WB) |
Unidad montado en techo 2
Modelo | RWK90 | RWK105 | RWK140 | RWK180 | RWK210 | RWK260 | ||
Capacidad | Enfriamiento | kW | 90 | 105 | 140 | 180 | 210 | 260 |
TR | 26 | 30 | 40 | 51 | 60 | 74 | ||
Calefacción | kW | 96 | 110 | 146 | 188 | 220 | 272 | |
TR | 27 | 31 | 42 | 53 | 63 | 77 | ||
Máx. corriente de arranque | A | 196 | 211 | 232 | 252 | 266 | 301 | |
Corriente de funcionamiento en refrigeración | 64 | 7 | 82 | 110 | 138 | 160 | ||
Corriente de funcionamiento en calefacción | [a2] | 59 | 65 | 76 | 102 | 130 | 152 | |
Potencia | Enfriamiento | kW | 32 | 33 | 40 | 56 | 70 | 83 |
Calefacción | kW | 29 | 30 | 37 | 52 | 65 | 77 | |
Compresor | Marca | Panasonic | Copeland | |||||
Cantidad | 2 | 2 | 4 | 4 | 4 | 4 | ||
Refrigerante | R410a | |||||||
Carga de refrigerante | kg | 20 | 22.5 | 34 | 40 | 45 | 51 | |
Condensador | Bobina | Tubo de cobre con aletas de aluminio de 0.11mm con revestimiento hidrofílico (12 aletas/pulgada) | ||||||
Tipo de tubería de cobre | Rosca interna de 7 mm | |||||||
Tipo de ventilador | Axial | |||||||
Accionamiento del ventilador | Accionamiento directo | |||||||
Cantidad del motor | 2 | 3 | 4 | 4 | 4 | 4 | ||
RPM | 930 | 930 | 930 | 710 | 930 | 930 | ||
Potencia de entrada del motor | kW | 1.5 | 3 | 4.4 | 4.4 | 6 | 8.8 | |
Evaporador | Bobina | Tubo de cobre de 4 hileras con aletas de aluminio de 0.11mm con revestimiento hidrofílico (12 aletas/pulgada) | ||||||
Tipo de tubería de cobre | Rosca interna de 7 mm | |||||||
Tipo de ventilador | Centrifugal | |||||||
Accionamiento del ventilador del evaporador | Accionamiento directo | |||||||
RPM | 960r/min | 716r/min | 634r/min | 757r/min | 676r/min | 593r/min | ||
Potencia de entrada del motor | kW | 5.5 | 5.5 | 5.5 | 11 | 15 | 15 | |
Caudal de aire | m³/h | 16000 | 19000 | 24000 | 30000 | 36000 | 36000 | |
cfm | 9421 | 11200 | 147000 | 17647 | 21176 | 21176 | ||
Presión estática externa | Pa | 300 | 300 | 400 | 400 | 500 | 500 | |
inch H2o | 1.2 | 1.2 | 1.6 | 1.6 | 2 | 2 | ||
Espesor galvanizado | μm | 80 | 80 | 80 | 80 | 80 | 80 | |
Espesor de pintura | μm | 60 | 60 | 60 | 60 | 60 | 60 | |
Material filtrante | Aluminio G3 | Aluminio | ||||||
Nivel de ruido | db(A) | 74 | 75 | 79 | ||||
Control de presión del sistema | Interruptor de alta/baja presión | |||||||
Dimensión | L | mm | 2960 | 2960 | 5130 | 5130 | 5130 | 5130 |
W | mm | 2250 | 2250 | 2340 | 2340 | 2340 | 2340 | |
H | mm | 2005 | 2005 | 2130 | 2130 | 2130 | 2130 | |
Peso | kg | 1280 | 1300 | 2750 | 2800 | 2850 | 2900 |
Características
- El aire acondicionado Rooftop no necesita un cuarto de máquinas especial para la instalación. Se pueden configurar nuevas salidas de aire debido a que el volumen de aire fresco se puede ajustar manualmente y la sección de pre-filtro se puede configurar de acuerdo con los requisitos del cliente.
- Armado sencillo. La máquina utiliza el método de suministro de aire directo y refrigeración por aire. No se necesitan torres de refrigeración ni sistemas de agua circulante. La unidad de refrigeración y calefacción Rooftop se puede instalar fácilmente en tejados, balcones y otros lugares adecuados. La máquina puede comenzar a trabajar de forma inmediata con sólo conectar el tubo del retorno del aire y la energía en el lugar.
- Aire de alta calidad. El aire acondicionado Rooftop cuenta con funciones de suministro de aire, refrigeración, calefacción, purificación del aire y control electrónico.
- Operación confiable. Para garantizar un uso seguro y confiable, la unidad de calefacción y refrigeración cuenta con dispositivos de protección de sobrecarga y de fase abierta incorporados.
