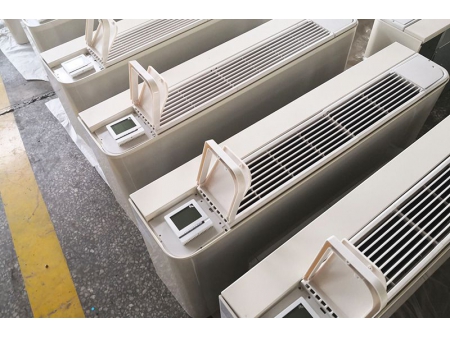

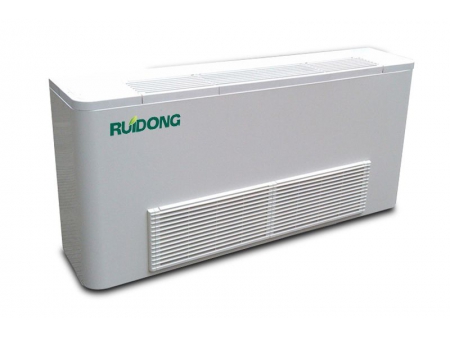

Unidad de ventiloconvector de piso / techo

Solicite un presupuesto

Nosotros: http://ruidonghvac.es/3-2-floor-mounted-fan-coil-unit/index.html

Los ventiloconvectores de pie son muy utilizados en hoteles, restaurantes, fábricas, hospitales, galerías, centros comerciales y más.

Descargar

Parámetros técnicos

Unidad de ventiloconvector de tipo expuesto de estilo europeo

Tipo			2 tubos 3 filas
Modelo			22	32	52	62	72	82	102	122	142	162	202
Flujo de aire (m³/h)	H	(m³/h)	298	428	619	671	813	988	1058	1480	1560	1983	2250
	M		253	364	526	570	691	840	899	1258	1326	1686	1913
	L		194	278	402	436	528	642	688	962	1014	1298	1463
Capacidad de enfriamiento(W)	H	KW	1440	2060	2980	3500	4020	4500	5310	6870	7460	8610	10610
	M		1180	1690	2440	2870	3300	3690	4350	5630	6120	7060	8700
	L		910	1310	1890	2220	2550	2860	3370	4360	4740	5470	6740
Capacidad de calefacción(W)	H	KW	2440	3403	5299	5763	6372	7812	9211	11290	12110	15580	17290
	M		2010	2810	4370	4750	5260	6440	7600	9320	9990	12860	14270
	L		1530	2130	3310	3600	3980	4880	5760	7060	7570	9740	1081
Ventilador	Tipo		Doble aspiración centrífuga
Ventilador	Cantidad		1	1	2	2	2	2	2	3	3	3	4
Potencia	Suministro		220/1/50
Potencia	Entrada		27	32	42	55	72	80	91	125	151	161	168
Bobina	Filas		3	3	3	3	3	3	3	3	3	3	3
Bobina	Min.presión de trabajo		1.6Mpa
Tamaño de la tubería	Tubería de agua		DN20
Tamaño de la tubería	Tubería de drenaje		DN20
Flujo de agua	m³/h		0.25	0.37	0.52	0.6	0.7	0.76	0.93	1.23	1.33	1.5	1.85
Caída de presión de agua	kPa		5.2	12.3	9.3	12.4	16.8	21.6	32.5	32.5	20.5	28	44.5
Ruido dB(A)	H		33	34	36	37	39	43	44	44	46	47	49
	M		27	22	28	29	33	37	38	39	41	42	45
	L		22	23	24	24	27	29	30	32	32	32	34
Peso neto	(kg)		18	20	22	23	25	27	29	30	34	34	37

Unidad de ventiloconvector de tipo expuesto de estilo europeo

Tipo			4 tubos 3 1 filas
Modelo			22	32	52	62	72	82	102	122	142	162	202
Flujo de aire (m³/h)	H	(m³/h)	289	415	600	650	788	957	1025	1434	1512	1922	2180
	M		245	353	510	553	670	814	871	1219	1285	1633	1853
	L		191	274	396	429	520	632	677	947	998	1268	1439
Capacidad de enfriamiento(W)	H	KW	1380	1980	2860	3360	3860	4320	5100	6600	7160	8270	10190
	M		1150	1640	2370	2790	3200	3590	4230	5470	5940	6860	8450
	L		900	1290	1860	2180	2510	2810	3310	4290	4660	5370	6620
Capacidad de calefacción(W)	H	KW	1590	2270	3290	3860	4440	4970	5860	7580	8240	9510	11710
	M		1340	1910	2760	3250	3930	4170	4920	6370	6920	7980	9840
	L		1030	1480	2140	2510	2880	3230	3810	4930	5350	6180	7610
Ventilador	Tipo		Doble aspiración centrífuga
Ventilador	Cantidad		1	1	2	2	2	2	2	3	3	3	4
Potencia	Suministro		220/1/50
Potencia	Entrada		35	41	53	69	94	103	117	156	187	201	210
Bobina	Filas		3 1	3 1	3 1	3 1	3 1	3 1	3 1	3 1	3 1	3 1	3 1
Bobina	Min. presión de trabajo		1.6Mpa
Tamaño de la tubería	Tubería de agua		DN20
Tamaño de la tubería	Tubería de drenaje		DN20
Flujo de agua	Enfriamiento	m³/h	0.24	0.34	0.49	0.58	0.66	0.74	0.88	1.14	1.23	1.42	1.75
Flujo de agua	Calefacción	m³/h	0.13	0.18	0.23	0.3	0.32	0.37	0.45	0.53	0.6	0.75	0.98
Caída de presión de agua	kPa		5.2	12.3	9.3	12.4	16.8	21.6	32.5	32.5	20.5	28	44.5
Ruido dB(A)	H		33	34	36	37	39	43	44	44	46	47	49
	M		27	22	28	29	33	37	38	39	41	42	45
	L		22	23	24	24	27	29	30	32	32	32	34
Peso neto	(kg)		20	22	24	26	28	30	32	33	37	37	42

Características

Las opciones de instalación incluyen el tipo vertical y el tipo horizontal, con los cabezales del tubo derecho e izquierdo puede se puede cambiar libremente. La refrigeración es regional con 6 métodos distintos de movimiento del flujo de aire.
El motor eléctrico utiliza un motor ventilador de 3 velocidades. Cada motor está balanceado dinámicamente.
El cabezal de recolección utiliza cabezales colectores de cobre acanalados internos y una válvula de drenaje.
La bobina de refrigeración / calefacción utiliza tubos de cobre y papel de aluminio hidrófilo para expandirse sin problemas en uno.
El ventilador de escape es un ventilador centrífugo doble que utiliza un remolino de viento hacia adelante, y produce un flujo de aire grande y poco ruido.
Las patas se pueden separar del gabinete para facilitar el transporte y la instalación.
Un panel de control electrónico cerrado está conectado a todos los cables, se encuentra en el mismo lado de la conexión de agua.
