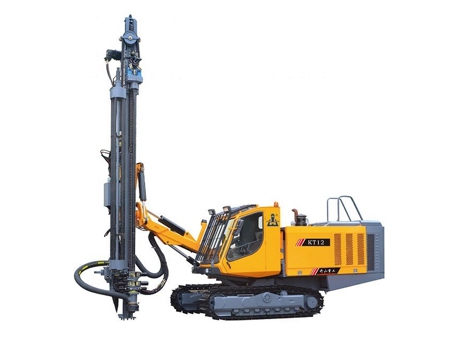

Perforadora con martillo de fondo DTH integrada, KT12
Equipo de perforación de fondo para minería a cielo abierto
Esta perforadora con martillo de fondo DTH integrada está propulsada por un motor de dos terminales que cumple con los estándares de emisiones Stage III de China. El motor activa el compresor y el sistema de transmisión hidráulica, a través del cual la máquina de perforación puede perforar agujeros que van desde 115-152mm en diferentes ángulos, lo que la convierte en la mejor opción para los operadores cuando se considera perforación de voladuras y predividir agujeros en minas a cielo abierto y sitios de piedra.

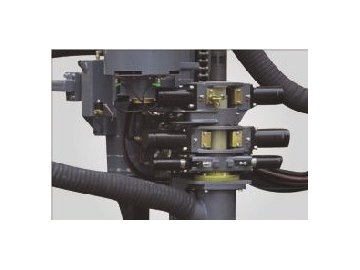

Con un sistema de manipulación de varillas manos libres y un módulo de lubricación, la perforadora DTH puede ser operada por una sola persona que puede controlar la máquina a través de una consola en la cabina. La máquina de perforación puede perforar agujeros de una mejor manera con su sistema interior anti-jamming (anti-interferencia) y un indicador de ángulo y profundidad. La perforadora con martillo de fondo también está equipado con un colector de polvo avanzado, una cabina grande, un potente aire acondicionado y un altavoz de calidad, proporcionando un ambiente de trabajo acogedor para los operadores.
| Modelo | |
| Dimensiones | 9830×2580 ×3320mm |
| Peso total | 17500kg |
| Dureza de la roca | F=6-20 |
| Diámetro del orificio | ⌀115-152mm |
| Distancia al suelo | 420mm |
| Ángulo de oscilación de la pista | ±10° |
| Velocidad de desplazamiento | 0-3km/h |
| Gradebilidad | 25° |
| Tracción | 120kN |
| Par máximo | 3.45kN.m |
| Velocidad de rotación | 0-100r/min |
| Ángulo de elevación de la pluma | arriba: 47°, abajo: 20° |
| Ángulo de giro de la pluma | izquierda: 21°, derecha: 50° |
| Ángulo de giro | izquierda: 35°, derecha: 95° |
| Ángulo de inclinación | 114° |
| Extensión de alimentación | 1353mm |
| Longitud de alimentación | 4490mm |
| Fuerza de alimentación máxima | 25kN |
| Método de alimentación | Cadena de rodillos |
| Profundidad de perforación | 28m |
| Nùmero de varillas | 6 1 |
| Diàmetro de la varilla | ⌀89×4000mm |
| Martillo DTH | K40, K50 |
| Motor | Cummins QSL8.9-C360-30 |
| Número de cilindros | 6 |
| Potencia total | 265kW/2200rpm |
| Bomba hidráulica | 5× bomba de engranaje |
| Compresor de aire de tornillo | Zhejiang Kaishan |
| Suministro de aire libre del compresor | 19m³/min |
| Presión de descarga del compresor | 273 psi |
| Controlador de desplazamiento | Piloto hidráulico |
| Controlador de perforación | Piloto hidráulico |
| Anti-Jamming (interferencia) | Anti-jamming (interferencia) electrohidráulico automático |
| Voltaje | 24V DC |
| Seguridad de la cabina | Cumple con los requisitos de ROPS&FOPS |
| Nivel de ruido de la cabina | < 85dB(A) |
| Asiento | Ajustable |
| Aire acondicionado | Refrigeración/calefacción |
| Entretenimiento | Radio MP3 |
