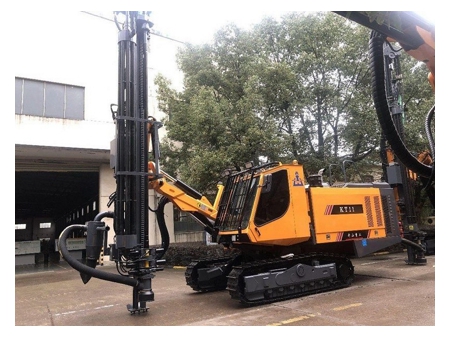

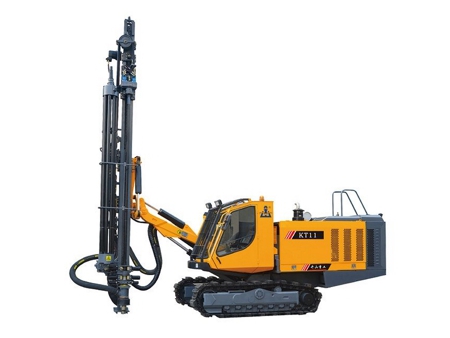

Perforadora con martillo de fondo DTH integrada, KT11
Equipo de perforación de fondo para minería a cielo abierto
Esta perforadora con martillo de fondo DTH integrada será la próxima generación de equipos de perforación que pueden aumentar la productividad al máximo. Esta perforadora de rocas alimenta el compresor y el sistema de transmisión hidráulica a través de un motor de dos terminales.

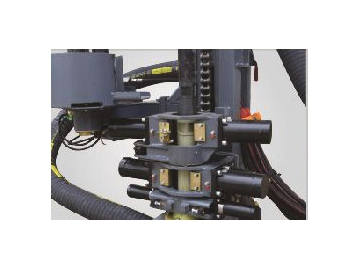

La máquina perforadora es capaz de perforar agujeros que van desde 100-140mm en diferentes ángulos, ya sea vertical o inclinado, que es adecuado para perforaciòn de voladuras y predividir agujeros en minas a cielo abierto y sitios de cantería. Con un sistema de manipulación de varillas manos libres y un módulo de lubricación, la máquina de perforaciòn puede ser operada por una sola persona.

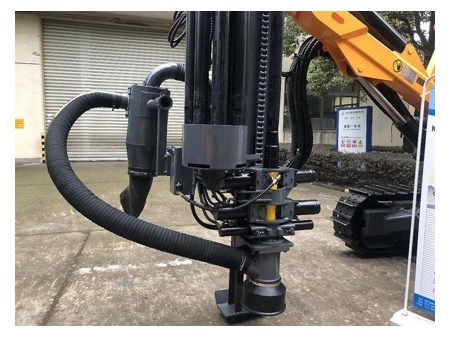

Todas las funciones y movimientos del equipo de perforaciòn se pueden lograr fácilmente a través de una consola en la cabina. La máquina de perforaciòn DTH puede perforar agujeros de una mejor manera con su sistema interior anti-jamming (anti-vibraciòn) y un indicador de ángulo y profundidad. También está equipado con un colector de polvo avanzado, una cabina grande, un potente aire acondicionado y un altavoz de calidad, proporcionando un ambiente de trabajo acogedor para los operadores.
| Modelo | |
| Dimensiones | 9100×2520 ×3600mm |
| Peso total | 15500kg |
| Dureza de la roca | F=6-20 |
| Diámetro del orificio | ⌀100-140mm |
| Distancia al suelo | 420mm |
| Ángulo de oscilación de la pista | ±10° |
| Velocidad de desplazamiento | 0-4km/h |
| Gradeabilidad | 25° |
| Tracciòn | 120kN |
| Par máximo | 2.8kN.m |
| Velocidad de rotación | 0-120r/min |
| Ángulo de elevación de la pluma | arriba: 47°, abajo: 20° |
| Ángulo de giro de la pluma | izquierda: 21°, derecha: 50° |
| Ángulo de giro | izquierda: 35°, derecha: 95° |
| Ángulo de inclinación | 114° |
| Extensión de alimentación | 1353mm |
| Longitud de alimentación | 4490mm |
| Fuerza de alimentación máxima | 25kN |
| Método de alimentación | Cadena de rodillos |
| Profundidad de perforación | 32m |
| Nùmero de varillas | 7 1 |
| Diàmetro de la varilla | ⌀76×4000mm |
| Martillo DTH | K40 |
| Motor | Cummins QSL8.9-C325-30 |
| Potencia total | 242kW/2200rpm |
| Compresor de aire de tornillo | Zhejiang Kaishan |
| Suministro de aire libre del compresor | 18m³/min |
| Presión de descarga del compresor | 112 psi |
| Controlador de desplazamiento | Piloto hidráulico |
| Controlador de perforación | Piloto hidráulico |
| Anti-Jamming (interferencia) | Anti-jamming (interferencia) electrohidráulico automático |
| Voltaje | 24V DC |
| Seguridad de la cabina | Cumple con los requisitos de ROPS&FOPS |
| Nivel de ruido de la cabina | < 85dB(A) |
| Asiento | Ajustable |
| Aire acondicionado | Refrigeración/calefacción |
| Entretenimiento | Radio MP3 |
