Roladora de perfiles
La roladora de perfiles de Taizhi está diseñada especialmente para conformado de banda de rin y conformado de doble tambor de freno. Es de manera general utilizado para conformado por frío de rines simétricos o asimétricos.

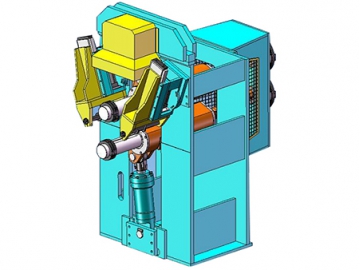

El conformado por perfilado incorpora 3 proceso, con cada paso requiriendo una roladora. Cada roladora está comprimida de la máquina principal, brazo superior colgante y husillo, brazo inferior colgante y husillo, dispositivo de guia lateral, el driver, sistema de lubricación, sistema de transmisión hidráulica, sistema de neumático, sistema de control PLC, dispositivo de cargado y descargado, troquel de conformado por perfilado.
Por lo general, las líneas de producción de rines de pequeño y mediano tamaño requieren de 3 procesos para finalización del perfilado del rin, con cada proceso requiere al menos 1 roladodra de perfiles. Las líneas de rines de gran tamaño requieren 4 procesos para finalización de conformado por perfil del rin, con la cantidad de procesos de conformado por perfil dependiendo del diseño de rines y los requerimientos de producción del cliente.
- El troquel de perfilado tiene un diseño fácil de desarmado. Un dispositivo de cambiado rápido del troquel de herramienta es también opcional, con una velocidad rápida de cambiado de 30 minutos.
- Las líneas de rines tanto de pequeño y gran tamaño utiliza por lo general 3 máquinas de conformado por perfilado, en donde comparte un set de mecanismos de cargado y descargado automático para llevar operación automática.

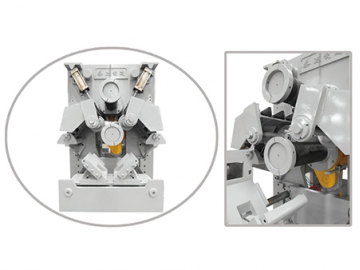

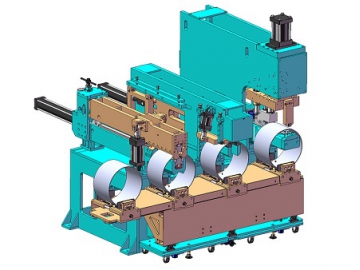

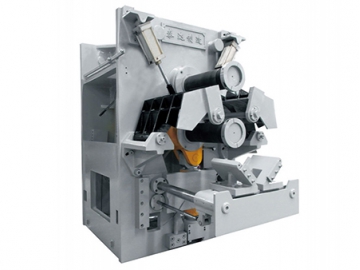

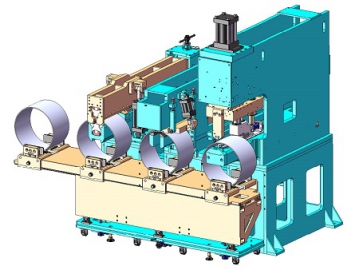

- El mecanismo de cargado y descargdo automático utiliza un diseño de 3 procesos y 4 localizaciones, lo que permite operaciones simultáneas que ahorran tiempo y mejorar la eficiencia de producción.
- El mecanismo de cargado y descargado tiene un diseño de producción de división que coincide con la roladora de perfiles. Una línea de operación manual puede ser desmontada, logrando que sea más fácil y conveniente para intercambiar entre una operación manual y automática.
- Los troqueles de conformado por perfilado son diseñados para ser simétricos o asimétricos conforme a los requerimientos de procesamiento.
- Los ejes de la parte superior e inferior son manejados de manera hidráulica con la velocidad de tanto rodillos superiores e inferiores para ajustar de manera automática durante el proceso de conformado.
- Los ejes son ajustables en ambos ángulos de sumergidos y direcciones axiales para garantizar cada parte de la superficie del rodillo sea uniformemente presionado, de esta manera se garantiza la precisión de procesamiento.
- El espacio entre el husillo superior e inferior es ajustable, como también la velocidad de alimentación.
- El riel de guía de los lados es ajustable en su carrera.
- Opciones del diámetro del husillo: 140mm/160mm/180mm/200mm/220mm, conforme a sus necesidades de procesamiento.
- Controlador: PLC Mitsubishi y Mitsubishi HMI, o PLC Siemens y HI-TEC HMI
- PLC y módulo: PLC Mitsubishi y módulo o PLC Siemens y módulo
- Modo de ajuste del husillo: Control eléctrico
- La alimentación del husillo inferior es controlado utilizando una escala de rejilla
- Capacidad del enfriador de aceite del sistema hidráulico: 8P 2P
- Rango de grosor de la lámina de conformado por perfiles: 2mm~5mm/5mm~10mm
- Rango ajustable del husillo en dirección axial: ±2mm
- Velocidad menor de alimentación de la carrera del husillo: 185mm/s
- Voltaje de ingreso y frecuencia: Personalizado para los requerimiento del cliente
| No. | Modelo | Parámetros principales | |||
| 1 | Tipo | GXJ-400 | GXJ-600 | GXJ-800 | |
| 2 | Fuerza de conformado por perfiles | 230kN | 400kN | 500kN | |
| 3 | Energía de motor del sistema hidráulico | 62.5kW | 82.5kW | 165kW | |
| 4 | Longitud del molde del husillo | 350mm | 670mm | 900mm | |
| 5 | Velocidad superior e inferior del husillo | 220r/min | 200r/min | 200r/min | |
| 6 | Material del husillo y diámetro | 140mm | 200mm | 220mm | |
| 7 | Espacio entre el husillo superior e inferior | 240~380mm | 340~480mm | 380~520mm | |
| 8 | Cerrera del husillo inferior | 140mm | 140mm | 140mm | |
| 9 | Rango ajustable de la velocidad de alimentación del husillo inferior | 2~10mm/s | 2~10mm/s | 2~10mm/s | |
| 10 | Ángulo de deslizamiento de inclinación ajustable del husillo inferior | -0.34°~ 0.17° | -0.35°~ 0.35° | -0.35°~ 0.35° | |
| 11 | Rodillo de la guía lateral (Lineal) | Carrera | 100mm | 140mm | 160mm |
| 12 | Carrera ajustable | 50mm | 50mm | 50mm | |
| 13 | Máx. diámetro de rodillo de guía | 200mm | 220mm | 240mm | |
| 14 | Voltaje de ingreso nominal | 380V | 380V | 380V | |
| 15 | Corriente de ingreso nominal | 62.5kW | 82.5kW | 165kW | |
| 16 | Sección de la cuerda de energía (cobre) | Eje único 70mm² (3 2) | Eje único 90mm² (3 2) | Eje único 180mm² (3 2) | |
| 17 | Consumo de agua de enfriamiento hidráulico | 2000L/H | 3000L/H | 4000L/H | |
