Máquina formadora de perfiles Z

Solicite un presupuesto

Nosotros: http://cn-formingmachine.es/4-8-2-purlin-forming-machine.html

Configuración del equipo
Dispositivo de alimentación, transmisión, máquina principal y rodillo de formación (incluida la mesa guía), dispositivo de corte (después del laminado), sistema hidráulico, sistema de control eléctrico, mesa de procesamiento, etc. El bastidor principal de la máquina se procesa con la máquina fresadora tipo cepilladora.

Main Technical Specifications

Material laminado: 2-3mm de espesor, incluyendo 5 juegos de moldes comunes

Velocidad de operación: 8-10 M/min

Pasos de los rodillos: 13 pasos

Potencia del motor principal: 15KW

Potencia del motor de la estación hidráulica: 7.5KW

Material del rodillo: CR12

Material del eje principal: acero forjado no. 45 revenido y templado

Diámetro del husillo: ￠90mm

Espesor del panel: 25mm

Cadena: doble hilera 20A

Presión de la estación hidráulica: 10-12MPa

Material de la hoja de corte: Cr12, revenido

Siete rodillos para aplastamiento, dos rodillos para atenazar

Sistema de control eléctrico: control de frecuencia PLC (Panasonic), error de corte longitudinal ≤±3mm

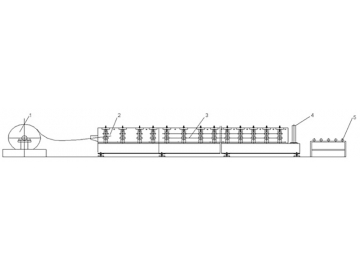

Imagen del proceso tecnológico

Dispositivo de alimentación de material

Alimentación

Formación hidráulica

Cortadora hidráulica

Dispositivo de descarga

Proceso de producción
Desbobinado manual → Guía, alimentación y corrección→ Laminado→ Corte después del laminado→ Producto acabado

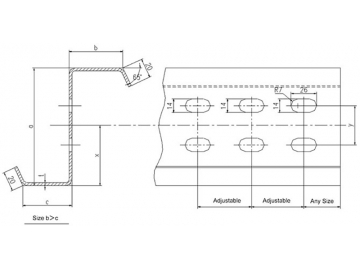

Perfil (con 5 sets de moldes)

Número	o	b	c	t
1	150	62	57	2-3
2	160	62	57	2-3
3	180	77	72	2-3
4	200	77	72	2-3
5	240	77	72	2-3
6	250	77	72	2-3
7	300	92	87	2-3

h=100mm, b=50mm, c=15mm, anchura de la bobina=210mm
h=150mm, b=50/60mm, c=20mm, anchura de la bobina=270/290mm
h=200mm, b=65/70mm, c=20mm, anchura de la bobina=350/360mm
h=250mm, b=70/80mm, c=20mm, anchura de la bobina=410/430mm
h=300mm, b=70/80mm, c=20mm, anchura de la bobina=460/480mm

Caractéristiques et utilisation

Les rouleaux du laminoir à profilés en Z sont composés d'acier forgé de construction de qualité élevée ayant subit un traitement intense. Revêtu avec du chrome dur à la surface, les rouleaux fonctionnent pendant une longue durée de vie.
Sous un contrôle par ordinateur, la machine effectue des opérations sans problèmes telles que des réglages de longueur, un poinçonnage et un comptage.
Des rouleaux d'aplanissement à l'extrémité avant du laminoir à profilés en Z sont adoptés pour produire des bandes d'acier plat et régulier rencontrant les normes et permettant d'être plus rentable.
Le profilé Z produit par notre machine dispose d'une excellente résistance au pliage. Il dispose aussi d'une installation aisée.
Le profilé de notre laminoir à profilés en Z est communément utilisé dans les constructions de moyenne et de large taille telles qu'une usine, un entrepôt, un garage, un gymnase, un centre d'exhibition, un cinéma, un théâtre, un jardin etc. C'est un matériau de construction applicable pour le support de toiture ou la formation de mur.
