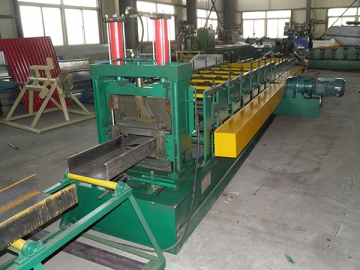

Máquina formadora de perfiles C
Solicite un presupuesto
Material laminado | 2-3mm de espesor, incluyendo 5 juegos de moldes comunes |
Velocidad de operación | 8-10 M/min |
Pasos de los rodillos | 13 pasos |
Potencia del motor principal | 11 KW |
Potencia del motor de la estación hidráulica | 7.5 KW |
Material del rodillo | CR12 |
Material del eje principal | Acero forjado no. 45 revenido y templado |
Diámetro del husillo | ¢ 85 mm |
Espesor del panel | 20mm |
Cadena | Doble hilera 20A |
Presión de la estación hidráulica | 10-12MPa |
Material de la hoja de corte | Cr12, revenido |
Rodillo | Siete rodillos para aplastamiento, dos rodillos para atenazar |
Sistema de control eléctrico | Control de frecuencia PLC (Panasonic), error de corte longitudinal ≤±3mm |
Configuración del equipo

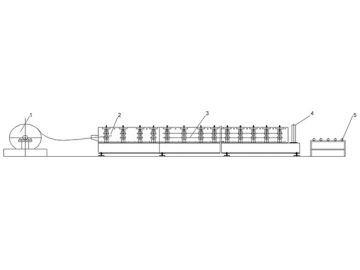

Dispositivo de alimentación, transmisión, máquina principal y rodillo de formación (incluida la mesa guía), dispositivo de corte (después del laminado), sistema hidráulico, sistema de control eléctrico, mesa de procesamiento, etc. El bastidor principal de la máquina se procesa con la máquina fresadora tipo cepilladora.
- Dispositivo de alimentación de material
- Alimentación
- Formación hidráulica
- Cortadora hidráulica
- Dispositivo de descarga
Proceso de producción
Desbobinado manual → Guía, alimentación y corrección → Laminado→ Corte después del laminado→ Producto acabado

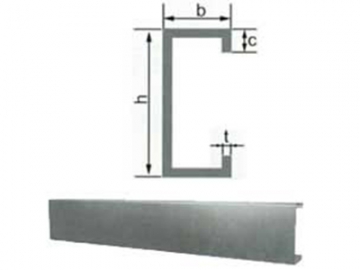

- 1. h=100mm, b=50mm, c=15mm, anchura de la bobina=210mm
- h=150mm, b=50/60mm, c=20mm, anchura de la bobina=270/290mm
- h=200mm, b=65/70mm, c=20mm, anchura de la bobina=350/360mm
- h=250mm, b=70/80mm, c=20mm, anchura de la bobina=410/430mm
- h=300mm, b=70/80mm, c=20mm, anchura de la bobina=460/480mm
- La máquina formadora de perfiles C integra rodillos intensamente procesados de acero forjado de calidad. La superficie cuenta con un revestimiento de cromo duro que proporciona a los rodillos una larga duración de uso.
- Este equipo cuenta con un ordenador para controlar el ajuste de longitud, la perforación y el recuento.
- La parte frontal de la máquina integra varios rodillos de aplanamiento para mejorar el alisado de la banda de acero. Después del aplanado, el perfil queda suficientemente liso y llano para satisfacer los estándares. Además, la máquina formadora de perfiles C cuenta con beneficios económicos.
- El resultado de esta máquina formadora de perfiles C se caracteriza por una resistencia al plegado excelente y una instalación práctica.
- Este producto se emplea normalmente como apoyo de techo y de paredes de construcciones de gran escala y media escala que incluye fábricas, naves industriales, garajes, gimnasios, centros de exposición, cines, teatros, jardines, etc.
