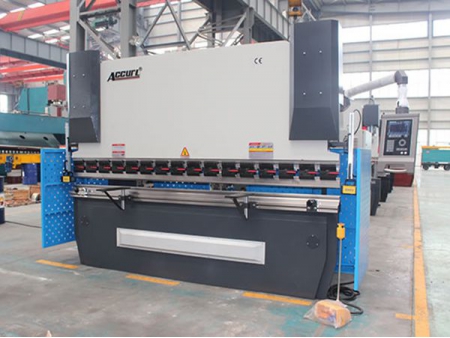

Prensa plegadora hidráulica CNC de 3 ejes serie MB8

Solicite un presupuesto

Nosotros: http://accurlcnc.es/2-3-3-axes-cnc-press-brake/205177/index.html

Más fuerte, Bends rápido y más profundo

La prensa plegadora hidráulica CNC de 3 ejes serie MB8 ha sido diseñada con la tecnología más avanzada de esta industria. Garantiza una elevada capacidad producción de metal.
Esta plegadora de chapas se ofrece con un controlador CNC que le permite completar todo tipo de plegado de metales de una forma rápida y sencilla.
Con esta plegadora CNC podrá llevar a cabo proyectos que requieren de un complejo doblado de chapas de metal y, además, plegados múltiples en piezas de trabajo simples. Disfrute de la más alta precisión sin sacrificar velocidad.

Plegadoras de alta velocidad y elevada potencia

Esta plegadora CNC incorpora cilindros sincronizados para una doblado preciso y de mayor consistencia.

Nuestra plegadora utiliza 3 ejes desde el arranque.

Todas nuestras prensas plegadora hidráulicas están diseñadas con el programa Solid Works 3D y fabricadas con acero ST44-1 de primera calidad.

Esta plegadora de chapas cuenta con una viga superior rígida con rodamientos de 8 puntos para un doblado con una precisión de 0.01mm

Los componentes principales de esta prensa hidráulica han sido suministrados por reconocidas empresas internacionales.

Esta dobladora CNC se ofrece con una bomba de alta presión de mínima emisión de ruido
Alta velocidad de caída libre
Alta velocidad Doblado
Alta velocidad Devolución

Propiedades generales de la prensadora CNC de 3 ejes

Los brazos de soporte se pueden ajustar a lo largo de toda esta máquina CNC.

Los cilindros revestidos de cromo son mecanizados con una precisión de 0.001mm con pistones de endurecimiento.

El sistema hidráulico ha sido diseñado por Bosch-Rexroth de acuerdo con las directrices del estándar CE.

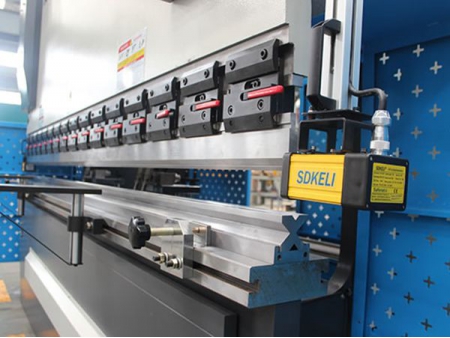

Incorpora 2 células fotoeléctricas en los protectores del equipo para una mayor seguridad.

Controlador multifuncional DELEM DA52S CNC.

Fast tool tightening.

Los cilindros sincronizados otorgan a esta plegadora de chapa una precisión y una consistencia máxima.

Controlador multifuncional DELEM DA52S CNC.

Sistema mecánico de tope trasero de 2 ejes (X=800 mm y R); Repetibilidad: ± 0,01 mm. Posibilita el desplazamiento a través de la guía y de los husillos de bola.

Controlador multifuncional DELEM DA52S CNC.

Controlador CNC para un preciso control del la longitud de plegado. Precisión en aplicaciones de plegado inverso.

Dispositivos electrónicos marca Siemens.

Sistema de protección lateral en conformidad con las normas de la CE.

Por qué nuestras plegadoras de chapas metálicas

levado rendimiento y bajo coste operacional

Plegado preciso, profundo y de gran longitud

Sistema coronario (crowning) de sensibilidad constante

Chasis de rígida estructura

Sencillo mantenimiento
Nuestras plegadoras CNC garantizan un pliegue más profundo y de mayor longitud que el proporcionado por otras máquinas CNC similares.

Componentes estándar de las prensas hidráulica CNC serie MB8

Las piezas de corte se someten a tratamientos especiales de endurecimiento

Velocidad de deslizamiento ajustable desde los brazos de soporte

Sistema de sujeción Promecam

Controlador CNC Delem DA52s

CNC controlled strong X=800 mm back gauge

Profundidad de la garganta: 410mm

Tope trasero de 2 dedos

Escalas de medición en metros y pulgadas

Sistema coronario (crowning) hidráulico / motorizado instalado en la viga inferior

Pedal fabricado en estricta conformidad con las normas más exigentes. Compatible con procesos de plegado simple o múltiple

Incorpora 2 células fotoeléctricas en los protectores del equipo para una mayor seguridad

Cilindros recubiertos y viga superior

Ajuste de los requisitos eléctricos en función de la localización del cliente

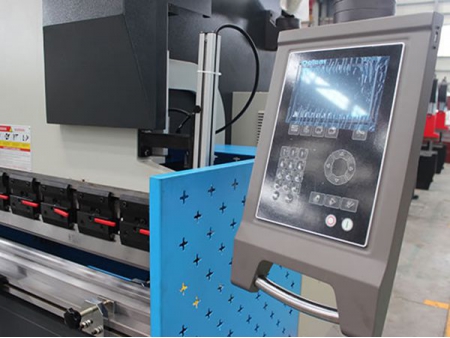

Plegadora con sistema de control CNC Delem DA52s CNC

Programación de página singular y numérica

Sistema de navegación marca Hotkey

Pantalla de color LCD 6.4” VGA (TFT)

Hasta 4 ejes (Y1, Y2, y 2 ejes auxiliares)

Control de polea

Herramientas / Material / Productos

Puertos de memoria USB de interconexión externa

Control AC, servo y de inversión de frecuencia para el tope trasero.

Algoritmos de control avanzado del eje Y para las válvulas cerradas y de regulación

Parámetros técnicos

Modelo(SC-MB8)			63T×1500	63T×2500	100T×3200	100T×4200	160T×3200	160T×4200	250T×3200
Capacidad		kN	630	630	1000	1000	1600	1600	2500
Longitud máx. de plegado		mm	1500	2500	3200	4200	3200	4200	3200
Distancia entre columnas		mm	1100	2060	2700	3700	2700	3700	2700
Altura de cierre máxima		mm	430	430	480	480	480	480	480
Carrera de deslizamiento		mm	200	200	200	200	200	200	200
Profundidad de la garganta		mm	370	370	400	400	400	400	400
Anchura del cabezal		mm	150	150	200	200	200	200	200
Velocidad de descenso		mm/min	100	100	130	130	130	130	110
Velocidad de prensado		mm/min	8	8	10	10	10	10	10
Velocidad de descenso		mm/min	100	100	125	125	125	125	110
Carrera del tope trasero		mm	500	500	500	500	500	500	500
Dimensiones	L	mm	1825	2825	3500	4500	3500	4500	3500
	W	mm	1650	1650	1650	1650	1650	1650	1730
	H	mm	2600	2430	2540	2540	2580	2580	2580
Peso		kg	4600	5600	8000	9500	10000	12000	15000

Modelo(SC-MB8)			250T×4200	300T×3000	300T×4000	300T×6000	400T×4000	400T×5000	400T×6000
Capacidad		kN	2500	3000	3000	3000	4000	4000	4000
Longitud de plegado máx.		mm	4200	3000	4000	6000	4000	5000	6000
Distancia entre columnas		mm	3700	2500	3150	5050	3150	4050	5050
Altura de cierre máxima		mm	480	480	480	480	480	480	480
Carrera de deslizamiento		mm	200	200	200	200	320	320	320
Profundidad de la garganta		mm	400	400	400	400	400	400	400
Anchura del cabezal		mm	200	250	250	250	250	250	250
Velocidad de descenso		mm/min	110	80	80	80	80	80	80
Velocidad de prensado		mm/min	10	8	8	8	8	8	8
Velocidad de retorno		mm/min	110	85	85	85	80	80	80
Carrera del tope trasero		mm	500	500	500	500	500	500	500
Dimensiones	L	mm	4500	3300	4300	6400	4300	5300	6400
	W	mm	1730	1950	1950	2000	2100	2100	2100
	H	mm	2580	2670	2670	2950	3100	3100	3170
Peso		kg	17000	20000	22000	30000	27000	32000	38000
