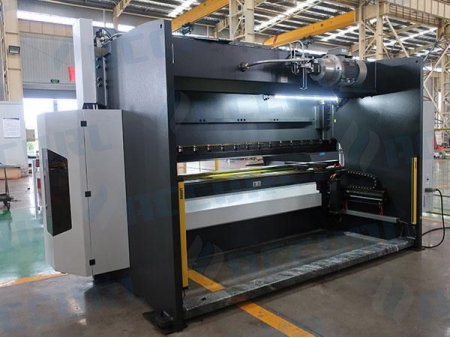

La prensa plegadora CNC AACURL® de la serie SMART FAB B es perfecta para formar partes pequeñas con bajos costos operativos.
Usando una capacidad de control CNC de los 3 ejes sincronizada, opera de la misma manera que una prensa plegadora CNC más grande.

Pliegues más fuertes, rápidos y profundos

La prensa plegadora ACCURL® de la serie SMART-FAB permite a los operadores aumentar su capacidad de producción minimizando la pérdida de tiempo de producción.

Características generales
  • Cilindros cubiertos de cromo equipados con una precisión de 0.001mm y los pistones son especialmente endurecidos
  • Las pinzas originales son de fácil uso y están equipadas con una alta precisión
  • Los brazos de soporte frontal pueden ser deslizados a lo largo de la máquina y son de fácil ajuste
  • Las hidráulicas compactas Bosch-Rexroth son producidas acorde a los estándares CE.
  • Dos células fotoeléctricas en los lados para proteger la retaguardia
  • Rápido ajuste de herramientas
  • Escalas lineares ópticas con sensibilidad de hasta ± 0,01 mm
  • Cilindros sincronizados que ofrecen el mejor resultado de plegado con una ratio de repetibilidad perfecta
  • Modo de tope con 2 ejes ultra fuertes (X=800mm y R) con ± 0,01 mm de repetibilidad, movimientos entre rieles y husillo a bola. La longitud del prensado es vigilada usando un controlador CNC y dedos plegables con tope trasero para aplicaciones de plegado en flexión alternante
  • Controlador CNC DELEM DA52S multifuncional y altamente programable
  • Sistema eléctrico SIEMENS/SCHNEIDER
  • Ejes automáticos referenciando cuando la máquina está prendida.
  • Protecciones laterales con estándar CE
Equipamiento estándar
  • Brazos de soporte frontal con altura ajustable y deslizamiento movible
  • Controlador CNC DELEM DA52s con software PC-Profile
  • Sistema de fácil sujeción Promecam
  • Profundidad de garganta 410mm
  • 3 más 1 eje CNC
    - Y1, Y2 con recisión de posicionamiento de la carrera del ariete
    -X con tope trasero de precisión servo accionado
    -Ejes R, Z1, Z2 manualmente ajustables
  • 2 dedos de tope trasero
  • Cubiertas para cilindros y viga superior
  • Las herramientas superiores e inferiores cuentan con la superficie endurecida por un tratamiento especial
  • Tope trasero fuerte X=800mm controlado con CNC
  • El pedal es producido acorde a los estándares CE y se adapta para pliegues múltiples e individuales
  • 2 células fotoeléctricas están ubicadas una en frente de otra para la retaguardia
  • Requerimientos eléctricos pre-ajustados conforme al área geográfica del consumador.
  • Panel eléctrico con sistema de enfriamiento designado acorde a los estándares CE y compuesto por equipamiento automatizado y eléctrico marca SIEMENS
Especificaciones
Modelo(SMART FAB)
B1560
B2580
B32110
B32135
B32175
B40175
B32220
Fuerza de plegado KN 600 800 1100 1350 1750 1750 2200
Longitud de plegado mm 1500 2500 3200 3200 3200 4200 3200
Entre columnas mm 1100 2060 2700 2700 2700 3700 2700
Luz diurna mm 405 405 430 430 430 430 430
Carrera útil mm 200 200 200 200 200 200 200
Profundidad de garganta mm 370 400 400 400 400 400 400
Ancho de la placa de refuerzo mm 80 80 100 100 100 100 140
Velocidad mínima mm/min 200 200 180 180 160 160 160
Velocidad de prensado mm/min 8 8 10 10 10 10 10
Velocidad de retorno mm/min 180 180 150 150 150 150 140
Carrera de tope trasero mm 500 600 800 800 800 800 800
Tamaño de contorno L mm 1825 2825 3500 3550 3500 4500 3500
W mm 1650 1650 1650 1650 1650 1650 1730
H mm 2300 2350 2650 2700 2700 2750 2900
Peso kg 4600 5600 8000 9500 10000 12000 13200
Imágenes en detalles

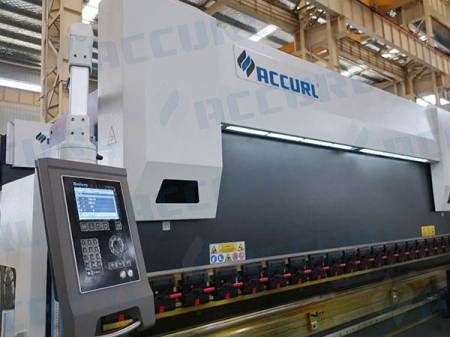

  • Sistema CNC DELEM DA52s

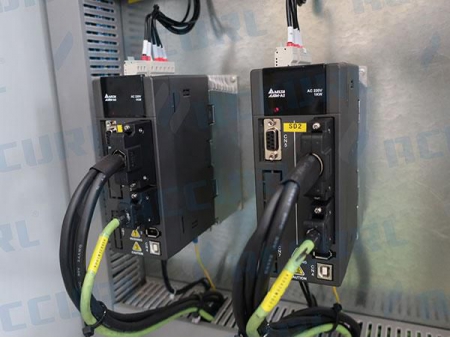

  • Tope trasero CNC servo accionado

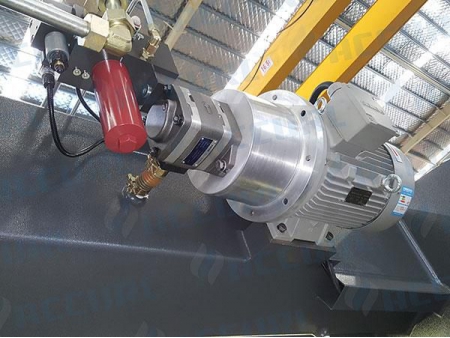

  • Bomba hidráulica alemana VOITH
  • Cortina de luz de seguridad en la parte trasera de la máquina

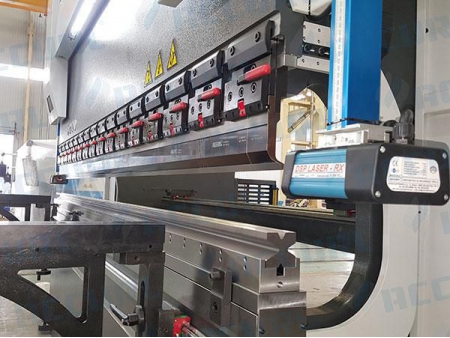

  • Prensa plegadora para herramientas 4V -superiores e inferiores estándar seccionadas
