Rectificadora de engranajes CNC
Las rectificadoras CNC YK7226 están diseñadas para el rectificado preciso de engranajes en sectores como la instrumentación, los componentes de automoción y los reductores planetarios de alta precisión. Manejan módulos de 0.5 a 4mm y piezas de hasta Ø260mm, cubriendo el rango típico requerido para engranajes pequeños y medianos. Su precisión de rectificado alcanza GB3, lo que permite a la máquina gestionar requisitos de acabado detallados, así como una producción en serie estable y eficiente.
- Max. diámetro de trabajo (mm): ∅100
- Módulo de trabajo (mm): 0.5–2
- Recorrido del eje X (mm): 270 (100-370)
- Recorrido del eje Y (mm): 190 (0-190)
- Recorrido del eje Z (mm): 300 (150-450)
- Recorrido del eje Z1 (mm): 350 (475–825)

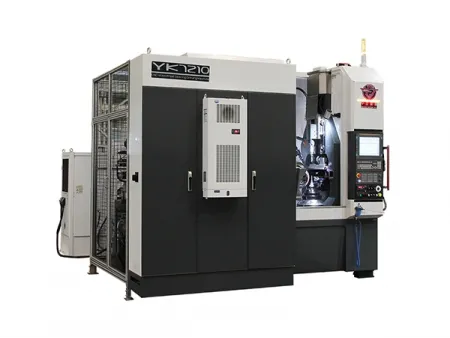

Las rectificadoras de engranajes YK7210 utilizan un método de rectificado generativo continuo con un patrón de movimiento similar al tallado por generación. Es adecuada para módulos de 0.5 a 2mm y piezas de hasta Ø100mm, lo que la convierte en una excelente opción para engranajes pequeños que requieren precisión y una eficiencia de producción constante.
- Diámetro máximo de trabajo (mm): ∅260
- Módulo de trabajo (mm): 0.5–4
- Recorrido del eje X (mm): 245 (112.5–372.5)
- Recorrido del eje Y (mm): 220 (0–220)
- Recorrido del eje Z (mm): 280 (170–450)
- Recorrido del eje Z1 (mm): 315 (335–650)

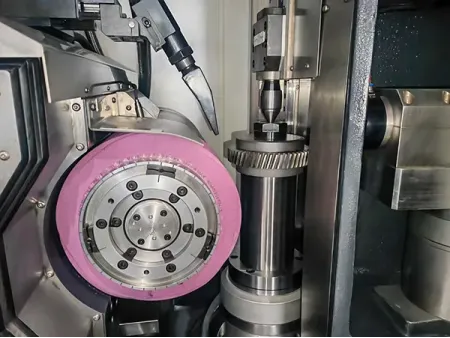

- Las rectificadoras de engranajes utilizan un método de rectificado generativo continuo con un patrón de movimiento similar al tallado por fresa madre, lo que permite un rectificado eficiente y preciso para la producción de grandes lotes. La estructura principal presenta un diseño modular de alta rigidez y equilibrio térmico.
- Ofrecen un rendimiento estable gracias a su alta precisión, gran rigidez y un corte eficiente, gracias a un completo paquete de software y un funcionamiento sencillo.
- Construidas en disposición vertical, se componen de cuerpo principal, armario eléctrico, extractor de neblina de aceite, unidad hidráulica y sistema de refrigeración. Equipadas con el sistema CNC FANUC 31i-B con siete ejes controlados y cinco ejes sincronizados, incluyendo los ejes lineales X, Y, Z y X1, además de los ejes rotativos A, B y C y un eje dedicado para el rectificado de ruedas (B1).
- Adecuadas para la producción de componentes de engranajes en aplicaciones de automoción, reductores de engranajes e industrias de robótica inteligente.
Componentes de engranajes utilizados en sistemas automotrices, reductores y aplicaciones de robots inteligentes
| Modelo | | | |
| Diámetro máximo de trabajo (mm) | ∅100 | ∅260 | |
| Módulo de trabajo (mm) | 0.5–2 | 0.5–4 | |
| Recorrido del eje X (mm) | 270 (100-370) | 245 (112.5-372.5) | |
| Recorrido del eje Y (mm) | 190 (0-190) | 220 (0-220) | |
| Recorrido del eje Z (mm) | 300 (150-450) | 280 (170-450) | |
| Recorrido del eje Z1 (mm) | 350 (475–825) | 315 (335–650) | |
| Ángulo de oscilación del cabezal de rectificado (°) | ±45 | ±45 | |
| Tamaño máximo de la muela abrasiva (DE × DI × An) (mm) | ∅275×∅160×125 | ∅275×∅160×125 | |
| Velocidad de desplazamiento rápido (X/Y/Z) (m/min) | 10 | 10 | |
| Husillo de pieza de trabajo | Potencia nominal (kW) | 15 | 15 |
| Par nominal (N.m) | 119 | 80 | |
| Max. velocidad del husillo (r/min) | 2000 | 2000 | |
| Husillo de rectificado | Potencia nominal (kW) | 25 | 25 |
| Par nominal (N.m) | 119 | 119 | |
| Max. velocidad del husillo (r/min) | 7000 | 7000 | |
| Servomotor de eje X1/X2 | Potencia nominal (kW) | 4 | 4/0.5 |
| Par nominal (N.m) | 22 | 22/2 | |
| Servomotor de eje X/Y/Z/A | Potencia nominal (kW) | 4/2.3/4/2.3 | 4/2.3/4/2.3 |
| Par nominal (N.m) | 22/8/22/8 | 22/8/22/8 | |
| Servomotor de eje W1/W2 | Potencia nominal (kW) | / | 1 |
| Par nominal (N.m) | / | 4 | |
| Servomotor de eje C3/C4 | Potencia nominal (kW) | / | 2.3/1 |
| Par nominal (N.m) | / | 8/4 | |
| Diámetro del diamantador (dresser) (mm) | ∅110 | ∅110 | |
| Max. velocidad del diamantador (dresser) | 1500–6000 | 1500–6000 | |
| Dimensiones de la máquina (L×An×Al) (mm) | 3700×4120×3180 | 3700×4120×3180 | |
| Potencia total (kVA) | 70 | 70 | |
| Peso de la máquina (kg) | 12000 | 15000 | |
