Rectificadora de plantillas CNC
Esta rectificadora de plantillas CNC permite el mecanizado de trayectoria continua para cavidades de moldes, plantillas y punzones endurecidos, generando curvas precisas mediante aproximación lineal y circular. También realiza un rectificado punto a punto de alta precisión para sistemas de agujeros de coordenadas endurecidos con requisitos de espaciado ajustados.
La rectificadora de plantillas utiliza un sistema CNC SIEMENS para controlar los ejes X, Y, Z, W, U y C, con interpolación simultánea de tres ejes. Los ejes X, Y, Z y W están equipados con reglas lineales HEIDENHAIN de alta precisión para garantizar un posicionamiento consistente y una precisión estable en los ejes lineales.

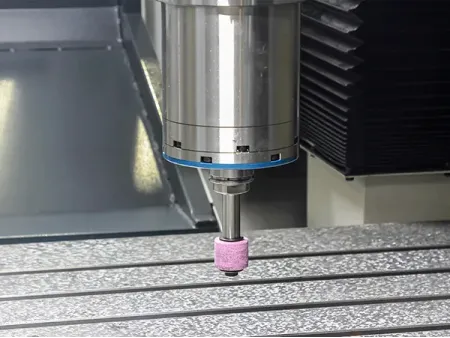

Husillo planetario hidrostático
Guías y superficies de mesa raspadas a mano, con más de 1500 horas de raspado manual
- Precisión de espaciado entre agujeros: ±0.003 mm
- Precisión de posicionamiento en los ejes X/Y: 0.0025 mm, repetibilidad: 0.0015 mm
- Desviación radial del husillo: < 0.0005 mm (estabilidad cuatro veces mayor)
- Rigidez radial máxima del husillo: 250 N/μm (cinco veces mayor)
- Redondez alcanzable: hasta 0.5 μm
- Estructura simplificada que permite tanto el movimiento lineal como el rotatorio del husillo

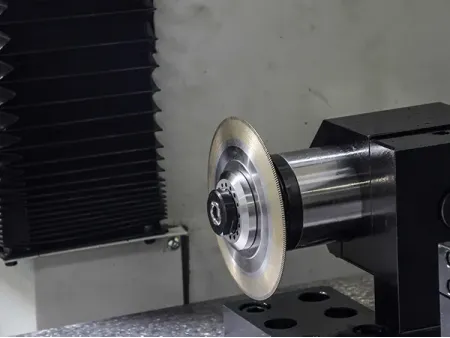

Disco diamantado
- Eje Z accionado por dos motores lineales
- Husillo de rectificado de alta velocidad de hasta 70,000 r/min
- Potencia del husillo: 2 kW
- Interfaz de herramienta HSK-E25
- Sonda de piezas opcional
- Velocidad rápida en el eje Z: 26 m/min
- Frecuencia de vaivén en el eje Z: hasta 300 carreras/min
- Repetibilidad en el eje Z: 0.002 mm
- Diámetro de la rueda de rectificado: Ø120 mm
- Velocidad de rectificado: 8000 r/min, potencia: 0.8 kW
Medición automática de ruedas
Sondeo de piezas de trabajo
- Medición automática de muelas o ruedas (wheel)
- Sonda de pieza
- Sonda de herramienta (TS27R)
- Almacén de herramientas de 12 posiciones para construir un centro de rectificado de plantillas totalmente integrado
| Mesa de trabajo | Ancho de la mesa (mm) | 860 | |
| Longitud de la mesa (mm) | 1440 | ||
| Recorrido longitudinal del eje X (mm) | 1300 | ||
| Capacidad máxima de carga de la mesa (kg) | 800 | ||
| Precisión de posicionamiento del eje X (mm) | Precisión de posicionamiento bidireccional | 0.004 | |
| Repetibilidad | 0.002 | ||
| Cabezal de rectificado | Recorrido transversal del eje Y (mm) | 800 | |
| Recorrido vertical del eje W (mm) | 635 | ||
| Distancia desde la cara final de la corredera hasta la superficie de la mesa (mm) | Máx. | 905 | |
| Mín. | 100 | ||
| Precisión de posicionamiento del eje Y (mm) | Precisión de posicionamiento bidireccional | 0.004 | |
| Repetibilidad | 0.002 | ||
| Muela abrasiva | Longitud de carrera reciprocante del eje Z (mm) | 170 | |
| Velocidad de carrera reciprocante del eje Z (m/min) | 0.01–22 | ||
| Velocidad del motor de la muela abrasiva (10⁴ r/min) | 0.4–4 | ||
| Husillo planetario | Velocidad del husillo planetario (r/min) | Eje S | 5–300 |
| Eje C | ≤30 | ||
| Alimentación de molienda planetaria | Rango de avance del CNC de la corredera del eje U (mm) | -3 a 47 | |
| Potencia total de entrada (kVA) | 60 | ||
| Peso de la máquina (kg) | Aprox. 16000 | ||
