La máquina para llenado y sellado horizontal DXD-180 envasa líquidos, polvos, o productos granulares en sachets simples o dobles de forma automática. Esta máquina selladora sella perfectamente la parte inferior, superior y los lados de la bolsa para transformarla en un sachet durable. La línea de envasado en sachets controlada por el sistema PLC realiza desde el embolsado de productos en polvo, líquidos o granulares hasta el empaque de las bolsas en sus cajas. Además esta máquina envasadora automática está diseñada para prevenir la corrosión y posee una cubierta de vidrio que evita que el polvo se escape.

Parámetros de rendimiento principales:
  • Capacidad: ≤60p/min. (sachets simples) ≤120p/min. (sachets dobles)
  • Tamaño del sachet: Sachets simples 85×100 mm (min) 180×225 mm (máx)
  • Sachets dobles: (60 60)×70 mm (min), (90 90)×200 mm (máx)
  • Volumen: 200 ml (sachets simples); 300 ml (sachets dobles)
  • Precisión: ±1%
  • Diámetro interno de la lámina: Φ70-80 mm
  • Diámetro externo de la lámina: ≤Φ500 mm
  • Fuente de alimentación: AC380V, 50 Hz trifásica
  • Potencia: 6 KW
  • recurso neumático (operado por aire ): 0.6 MPa recurso de aire limpio y estable
  • Dimensiones: 3360×1000×1550 (L×An×Alt)mm
  • Peso: 2000 KG apróx.
Detalles de la máquina:

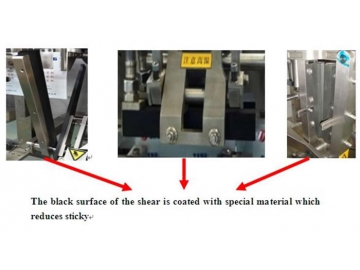

1.Revestimiento especial
Los componentes de sellado, tijeras y varilla están especialmente recubiertos para evitar que queden pegajosos a lo largo del tiempo.

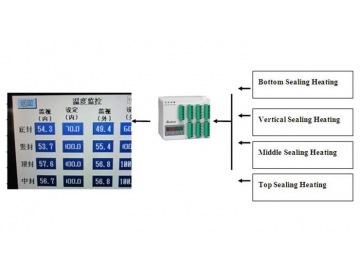

2. Sistema de control de temperatura inteligente
La temperatura de cada bloque térmico se controla por medio del PLC. Los ajustes se pueden realizar fácil y rápido desde la pantalla táctil y el control PLC ofrece operaciones fiables y uniformes.

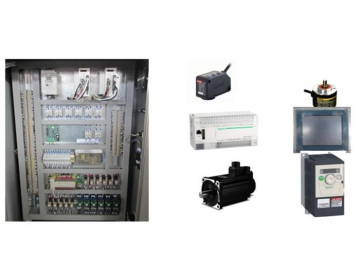

3. Los componentes eléctricos de la máquina para llenado y sellado horizontal DXD-180 son importados.
Los componentes principales como el PLC, la pantalla táctil, el sistema de servo, el convertidor de frecuencia, y el interruptor de encendido son de marca Schneider. El sistema foto-eléctrico, el sistema de vacío, los codificadores y el dispositivo magnético son de las marcas japonesas Omron, SMC, SUNX, Convum, OPTEX y la marca alemana KEB. Nuestro transformador cuenta con las certificaciones CE, TUV, e ISO9001.

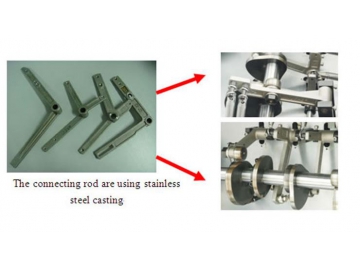

4. Varilla de conexión
La varilla de conexión está hecha de fundición SUS304 en lugar de soldarse para una mayor estabilidad.

Características:
  • Se utiliza para el envasado de alimentos, pesticidas, medicamentos, fertilizantes y otros productos ya sea líquidos, en polvo o granulares a través de simples ajustes de configuración.
  • El sistema de control de frecuencia de la máquina para llenado y sellado horizontal DXD-180 usa un motor importado para una operación estable y confiable.
  • El sistema de alimentación por servo controla el tornillo de alimentación para un transporte rápido y estable.
  • Sistema de bolsa: El llenado y el sellado de las bolsas se realiza de forma separada para ajustar la configuración de manera sencilla.
  • El sistema de embalaje del producto utiliza material de envasado para termo-sellado (película de polietileno, MLCM) para medir, llenar, sellar y embolsar productos de forma automática. Los productos terminados quedan envasados en una bolsa durable.
  • El sistema de control integrado utiliza el PLC para un mayor control y operación confiable desde un proyecto al otro. El foto-sensor, el codificador, y el dispositivo de aproximado protegen al producto y a la máquina.
  • El sistema por servo de empuje de bolsas utiliza el PLC para una mayor precisión y gran torque para la velocidad de empuje.

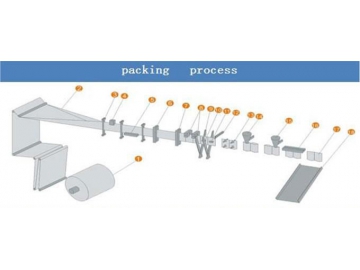

Proceso de envasado

1. Desenrollado de la película
2. Formado de la bolsa
3 Guía de la película
4. Foto-célula
5. Sellado de la parte inferior
6. Primer sellado vertical

7. Segundo sellado vertical
8. Muesca de desgarro
9. Doble corte
10. Agarrado de la bolsa
11. Agarrado de la bolsa
12. Empuje de la bolsa

13. Apertura de la bolsa
14. Llenado I
15. Llenado II
16. Sellado de la parte superior
17/18. Salida del producto terminado

Configuración
No. Nombre Origen Marca
1 Contactor Francia Schneider
2 Térmica Francia Schneider
3 Interruptor del circuito Francia Schneider
4 Convertidor de frecuencia Francia Schneider
5 Botones Francia Schneider
6 PLC Francia Schneider
7 Sistema de servo Francia Schneider
8 Motor de servo Francia Schneider
9 Interruptor de potencia Francia Schneider
10 Ventilador Taiwan SUNON
11 Sensor Japón SUNX
12 Interruptor de proximidad Corea del Sur Autonics
13 Decodificador Japón Omron
13 Interruptor magnético Alemania KEB
15 Expulsor de vacío Japón Convum

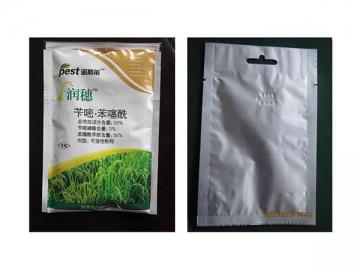

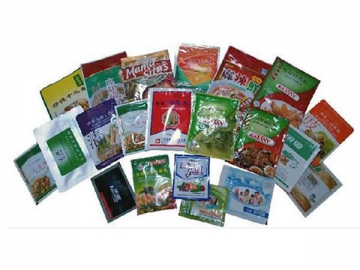

Muestras de las bolsas/sachets:
