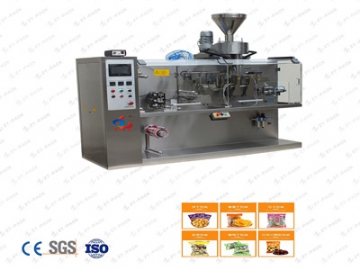

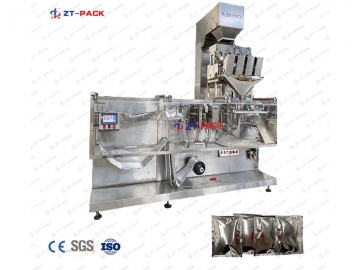

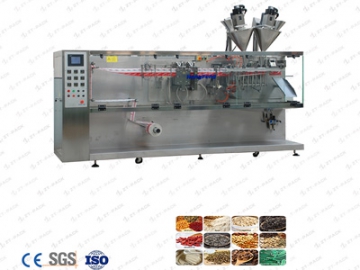

Máquina de Formado, Llenado y Sellado Horizontal, DXD-180; Máquina Horizontal FFS; Máquina Sacheteadora
La máquina de formado, llenado y sellado horizontal DXD-180 puede envasar automáticamente productos líquidos, en polvo o en gránulos en bolsas simples o dobles. La selladora se encarga de sellar perfectamente la parte inferior, lateral y superior del producto embolsado. Cuenta con control PLC, la línea de envasado de bolsas tiene la capacidad de llevar a cabo el envasado de productos en polvo, líquidos o granulados hasta el envasado de bolsas en cajas o cajas de cartón de manera eficiente. Este envasadora automática está diseñada con materiales de alta calidad para evitar la corrosión, cuenta con una tapa de vidrio para prevenir la fuga de polvo.
- Capacidad: ≤60p/min. (sachet simple) ≤120p/min. (sachet doble)
- Tamaño de la bolsa: Sachet simple 85 x 100mm (min) 180 x 225mm(máx)
- Sachet doble:(60 60) x 70mm(min), (90 90) x 200mm(máx)
- Volumen: 200ml (sachet simple); 300ml (sachet doble)
- Precisión: ±1%
- Diámetro interno de la lámina: Φ70-80mm
- Diámetro externo de la lámina: ≤Φ500mm
- Fuente de Alimentación: Trifásico AC380V, 50Hz
- Potencia: 6 KW
- Fuente neumática (operado por aire): 0.6MPa aire limpio y estable
- Dimensiones: 3360 x 1000 x 1550(Largo x Ancho x Alto)mm
- Peso: alrededor de 2000 KG

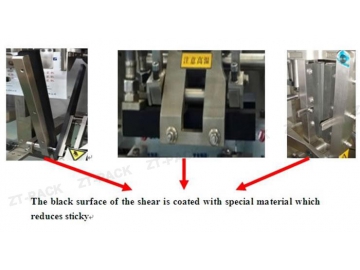

- Recubrimiento especial
Los componentes de sellado, cuchillas y varillas tienen un recubrimiento especial que previene que se vuelvan pegajosas con el paso del tiempo.

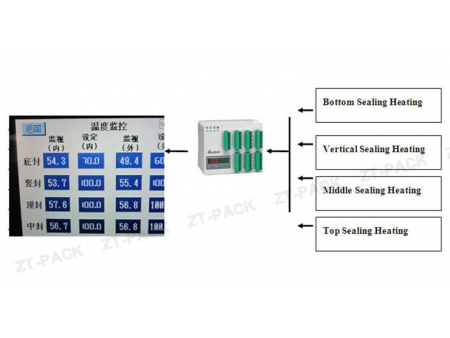

- Sistema inteligente para el control de temperatura
La temperatura de cada bloque de calentamiento es controlada por un sistema PLC. Diversos ajustes se pueden realizar de manera rápida por medio de una pantalla táctil, y el control PLC brinda un funcionamiento fiable y consistente.

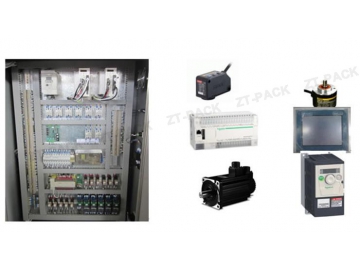

- Componentes eléctricos importados
Los componentes principales tales como el control PLC, pantalla táctil, sistema servo, convertidor de frecuencia e interruptor de alimentación son de la marca Schneider. El sistema fotoeléctrico, dispositivo de vacío, codificadores e interruptores magnéticos son de la marca Omron, SMC, SUNX, onvum, y OPTEX de Japón o KEB de Alemania. Nuestros transformadores has obtenido la certificación CE, TUV, y ISO9001.

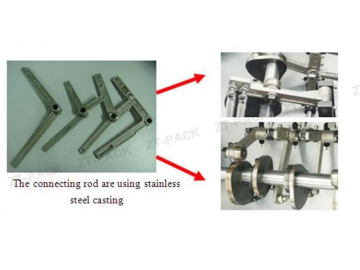

- Varillas de conexión
La varilla de conexión está hecha con fundición de SUS304 en lugar de soldadura para lograr una mayor estabilidad.

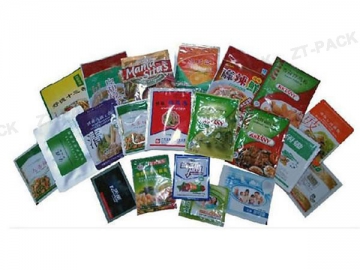

- Adecuada para el envasado de alimentos, pesticidas, productos farmacéuticos, fertilizantes y otros productos, ya sean líquidos, en polvo o granulados, tan solo se necesitan realizar ajustes de configuración.
- El sistema de control de frecuencia está equipado con un motor importado para lograr un funcionamiento estable y fiable.
- El sistema de servoalimentación controla el tornillo de alimentación para un transporte rápido y estable.
- El sistema de bolsas: el llenado y el sellado de bolsas se realizan por separado para ajustar fácilmente la configuración.

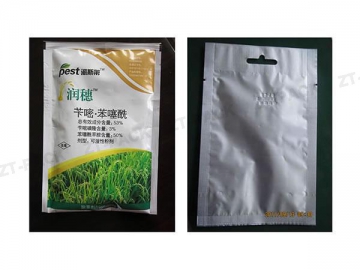

- El sistema de envasado de productos utiliza materiales termosellables (película de polietileno, MLCM) para medir, rellenar, sellar y envasar automáticamente el producto. El producto terminado se coloca en la bolsa vertical.
- El sistema de control integrado utiliza un PLC para lograr un alto grado de control y una operación fiable de un proyecto a otro. Cuenta con sensores fotoeléctricos, codificadores e interruptores de proximidad para proteger los productos y las máquinas.
- El sistema servomotor de tracción de bolsas utiliza un posicionador PLC, de alta precisión y torque para garantizar la velocidad de tracción.
1. Desbobinado del film o lámina
2. Formado de la bolsa Bag forming
3 Guía de film o película
4. Foto célula
5. Sellado de la base
6. Primer sellado vertical
7. Segundo sellado vertical
8. Muesca de desgarre
9. Corte doble
10. Sujeción de la bolsa
11. Sujeción de la bolsa
12. Empuje de la bolsa
13. Apertura de la bolsa
14. Llenado I
15. Llenado II
16. Sellado de la parte superior
17/18. Salida de producto terminado
No. | Nombre | Origen | Marca |
1 | Contactor | Francia | Schneider |
2 | Dispositivo térmico | Francia | Schneider |
3 | Interruptor de circuito | Francia | Schneider |
4 | Convertidor de frecuencia | Francia | Schneider |
5 | Botón | Francia | Schneider |
6 | Sistema PLC | Francia | Schneider |
7 | Sistema servo | Francia | Schneider |
8 | Servomotor | Francia | Schneider |
9 | Interruptor de alimentación | Francia | Schneider |
10 | Ventilador | Taiwán | SUNON |
11 | Sensor | Japón | SUNX |
12 | Interruptor de proximidad | Corea del Sur | Autonics |
13 | Codificador | Japón | Omron |
13 | Interruptor magnético | Alemania | KEB |
15 | Eyector de vacío | Japón | Convum |
