Conexión de Compresión, de Gran Tamaño ⌀75-90-110 HS160

Solicite un presupuesto

Sitio web: http://brass-pipefittings.com.ar/2-4-large-size-compression-fittings.html

Los accesorios de latón HS160 de alta gama están diseñados en conformidad con las normas DIN8076-1, garantizando un uso seguro y fiable en aplicaciones de distribución de agua. Confíe en nosotros para obtener lo mejor en accesorios de latón:

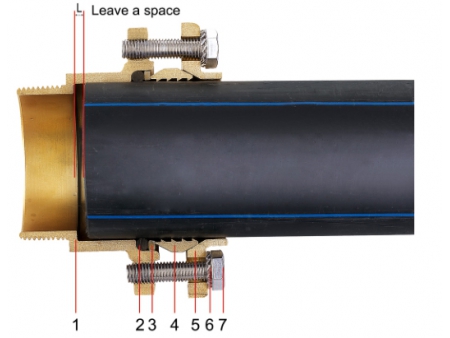

Item	Descripción	Materiales
1	Cuerpo	CW617N-4MS por forja en caliente
2	Junta tórica	EPDM
3	Arandela	A3
4	Compresión (Anillo -C)	HPb57-3
5	Tuerca	CW617N-4MS
6	Junta	SS304
7	Perno	SS304

Características

Medidas disponibles de 75 mm a 110 mm
Se adapta a unión de tuberías de polietileno (PE) de baja, media y alta densidad
Cuerpo y tuerca fabricados en latón forjado en caliente según norma UNE-EN12165.
Temperatura mínima y máxima: -10°C a 80°C
Presión máx. PN: 16 bar (PN-16)
Marcas para una trazabilidad total
De acuerdo a la norma DIN8076-1
Tubería adaptable: LDPE, MDPE, HDPE
Opciones de tratamiento superficial: bruto
Presión máx. PN: 16 bar (PN-16)
Roscas de fijación: ISO228/1
Adecuado para su uso en instalaciones de fontanería.

Estructura

Instrucciones de ensamblaje

Corte el tubo con el cortatubos o la sierra.
Limpie el tubo con la lima o la herramienta de rebaje.
Coloque el anillo de compresión, el anillo de arandela y la junta tórica en el tubo con delicadeza.
Introduzca completamente el tubo en todos los accesorios.
Colocar la tubería con todos los componentes dentro del cuerpo hasta que la tubería quede fija en su interior, asegurándose de que todos ellos se han desplazado a su posición final antes de darle el ajuste final.
Apretar la tuerca del cuerpo con el tornillo.

Normas de seguridad

El personal que realice el trabajo debe estar debidamente capacitado en el uso seguro de herramientas y ser capaz de identificar los peligros y riesgos asociados a los distintos pasos de ensamblaje.
Elija la herramienta adecuada para cada paso.
Asegúrese de que las herramientas sean de buena calidad y estén bien conservadas.
Evite los ambientes que dificulten el montaje.
Siga todas las instrucciones de ensamblaje al pie de la letra.

Acoplamiento recto
Codo
T

Acoplamiento recto de compresión de latón grande

Acoplamiento recto C×C, HS160-001

TAMAÑO	D	L
75×75	76	81
90×90	91	90
110×110	111	110

Racor hembra recto C×FI, HS160-002

TAMAÑO	D	G	L	L1
75×2 1/2''F	76	2 1/2''	66	24
90×3''F	91	3''	72	25
110×4''F	111	4''	85.5	28

Racor macho recto C×MI, HS160-003

TAMAÑO	D	R	L	L1
75×2 1/2''M	76	2 1/2''	67	24
90×3''M	91	3''	72.5	25
110×4''M	111	4''	85.5	28

Codo de compresión de latón grande

Codo simétrico C×C, HS160-004

TAMAÑO	D	L	H
75×75	76	84	84
90×90	91	98.5	98.5
110×110	111	120	120

Codo hembra C×FI, HS160-005

TAMAÑO	D	G	L	H	H1
75×2 1/2''F	76	2 1/2''	74	69	24
90×3''F	91	3''	85.5	78	25
110×4''F	111	4''	102	94	28

Codo macho C×MI, HS160-006

TAMAÑO	D	R	L	H	H1
75×2 1/2''M	76	2 1/2''	74	88	24
90×3''M	91	3''	85.5	98	25
110×4''M	111	4''	102	112	29

T de compresión de latón grande

T simétrica C×C×C, HS160-007

TAMAÑO	D	L	H
75×75×75	76	168	84
90×90×90	91	197	98.5
110×110×110	111	240	120

T hembra C×C×FI, HS160-008

TAMAÑO	D	G	L	H	H1
75×2 1/2''F	76	2 1/2''	148	69	24
90×3''F	91	3''	171	78	25
110×4''F	111	4''	204	94	28
