Máquina de apilado de vidrio / Apiladora de vidrio
Apiladores automáticos de vidrio utilizados en la línea de producción de vidrio flotado para el manejo de láminas de vidrio

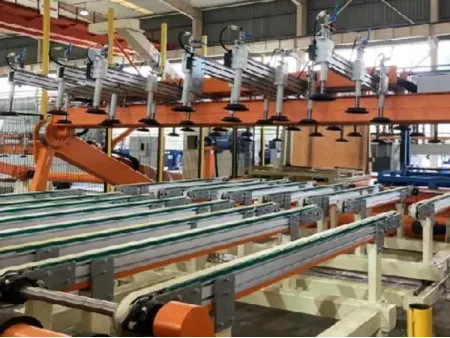

El apilador horizontal de vidrio utiliza un mecanismo de transferencia horizontal para sujetar las láminas de vidrio desde la superficie superior y apilarlas en posición horizontal. Está disponible en dos tipos: el apilador horizontal de inserción y el apilador horizontal de lanzadera, que se utilizan principalmente en líneas de producción de vidrio flotado, proporcionando operaciones de apilado fiables y eficientes.
- Potencia: 43.7kW
- Presión de trabajo: 0.6MPa
- Precisión de trabajo: ±0.3mm
- Velocidad máxima de apilamiento: 12s/pieza
- Dimensiones de la lámina de vidrio (Ancho × Largo): (3000-3660) × (2134-6000) mm
- Espesor de la lámina de vidrio: 3-19mm
- Carga máxima: 850kg
El apilador vertical de vidrio permite alternar entre los modos de recogida superior e inferior para un manejo flexible de las láminas de vidrio. Está disponible en dos tipos: el apilador vertical para láminas de pequeño a mediano formato y el apilador vertical para láminas de gran formato. Este equipo se utiliza principalmente en líneas de producción de vidrio flotado, ofreciendo un rendimiento fiable y un apilado eficiente para diferentes tamaños de vidrio.
- Potencia: 35.4 kW
- Presión de trabajo: 0.6MPa
- Precisión de trabajo: ±0.3mm
- Velocidad máxima de apilamiento: 6s/pieza
- Dimensiones de la lámina de vidrio (Ancho × Largo): (915-4880) × (1070-3660) mm
- Espesor de la lámina de vidrio: 1.5-15mm
- Carga máxima: 700kg

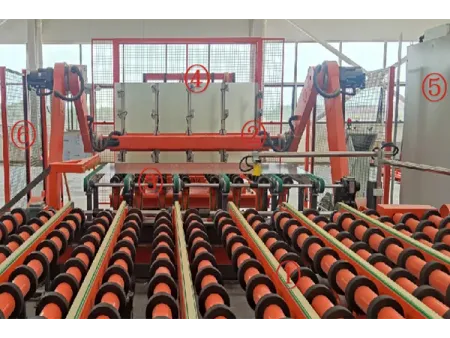

El sistema automático de apilado de vidrio está equipado con una unidad central multijunta y un mecanismo de agarre que permite múltiples posiciones de trabajo. Puede gestionar la recogida de vidrio tanto por la parte superior como por la inferior, con cambio automático entre modos según las necesidades de producción. Este apilador de alta velocidad se utiliza principalmente en líneas de producción de vidrio laminado, pero también es adecuado para vidrio flotado y líneas de procesamiento profundo.
Componentes del sistema
- Dispositivo de giro
- Apilador principal
- Transportador de láminas
- Plataforma giratoria de apilamiento
- Sistema de control eléctrico
- Protección de seguridad
Especificaciones
- Potencia: 22.45kW
- Presión de trabajo: 0.6MPa
- Precisión de trabajo: ±0.3mm
- Velocidad máxima de apilamiento: 6s/pieza
- Dimensiones de la lámina de vidrio (Ancho × Largo): (800-1600) × (1400-2500) mm
- Espesor de la lámina de vidrio: 1.5-8mm
- Carga máxima: 75kg
Máquina de carga automática para láminas de vidrio de gran formato
- Dimensiones de la lámina de vidrio (Ancho × Largo): (2400-3800) × (3000-6000) mm
- Espesor de la lámina de vidrio: 4-22mm
- Capacidad máxima de elevación: 1200kg
- Tiempo de ciclo de carga: 24s/pieza
- Funciones: Opciones de carga, descarga y carga descarga (según las necesidades)
Máquina de carga automática para láminas de vidrio de formato mediano/pequeño
- Dimensiones de la lámina de vidrio (Ancho × Largo): (2060-4880) × (830-3660) mm
- Espesor de la lámina de vidrio: 2-12mm
- Capacidad máxima de carga: 540kg
- Tiempo de ciclo de carga: Lámina de vidrio de formato pequeño: 7s/pieza
- Lámina de vidrio de formato mediano: 11s/pieza
- Funciones: Opciones de carga, descarga y carga descarga (según las necesidades)
Amplia gama de manejo
El apilador utiliza múltiples ventosas con barras transversales y estructuras de soporte extensibles, lo que le permite manipular láminas de vidrio de diferentes tamaños. Esta adaptabilidad garantiza un funcionamiento fluido ante diversos requisitos de producción.
Ciclo de recogida más rápido
Equipada con un sistema de control PLC de alto rendimiento y algoritmos avanzados, la apiladora procesa rápidamente las señales de los sensores y las órdenes de movimiento. Esto mejora considerablemente la velocidad de recogida y reduce el tiempo de ciclo.
Alta precisión de apilamiento
El sistema de apilamiento combina accionamientos de cremallera y engranajes de precisión, servomotores de alto rendimiento y sensores de detección avanzados. Junto con algoritmos de control optimizados, ofrecen resultados de posicionamiento y apilamiento de alta precisión.
Versatilidad y flexibilidad
Diseñado para adaptarse a las necesidades cambiantes de la industria, el apilador va más allá de los brazos robóticos convencionales. Las configuraciones se pueden personalizar para diferentes procesos, admitiendo diversos tamaños de lámina y requisitos especializados para las operaciones de apilado y carga/descarga.
