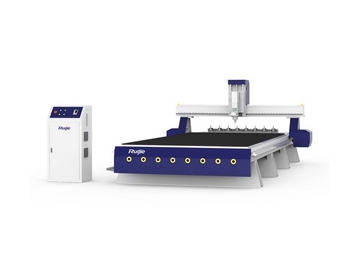

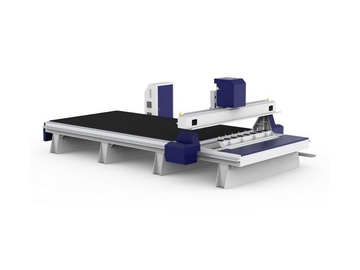

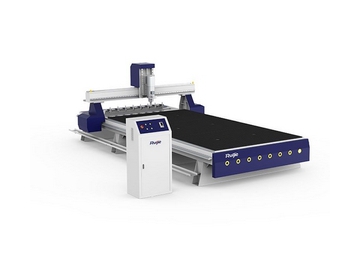

Router CNC ATC con cambiador automático lineal de herramientas, Enrutador CNC
El router o enrutador CNC ATC es una máquina CNC con un cambiador de herramientas automático lineal para carpintería, fabricación de moldes, tallado de piedra y fabricación de metal. El router CNC ATC tiene un cargador de herramientas lineal de múltiples herramientas que se cambian automáticamente, ahorrando en gran medida tiempo de procesamiento e intensidad de mano de obra. Durante un ciclo de cambio de herramienta, el husillo permite que el portaherramientas se mueva hacia el almacén de herramientas y seleccione la herramienta de acuerdo con los requisitos de trabajo. El router CNC ATC es una grabadora CNC ideal para satisfacer las necesidades de los clientes de aplicaciones de procesamiento a mediana o gran escala.
Modelo | | | | |
Área de trabajo (mm) | 1300x2500mm | 1500x3000mm | 2000x3000mm | 2000x4000mm |
Altura de desplazamiento del eje Z | 300mm | |||
Max. velocidad de grabado | 25000mm/min | |||
Max. velocidad de desplazamiento | 60000mm/min | |||
Precisión de trabajo | ±0.10/300mm | |||
Potencia del husillo | Husillo ATC doméstico (husillo HSD 9kW opcional) | |||
Velocidad del husillo | 6000—24000rpm | |||
Sistema de control | Richauto DSP/ Taiwan Syntec | |||
Sistema de accionamiento | Sistema de servomotor importado | |||
Diámetro de la herramienta | Ø3.175mm, Ø6mm, Ø12.7mm | |||
Rieles guía X/Y/Z | Rieles de guía lineal | |||
Transmisión | Engranaje helicoidal de precisión de 6 niveles, tornillo de bolas de eje X/Y, tornillo de bola de eje Z | |||
Voltaje | AC380V/50HZ | |||
Código de comando | Código HPGL, G | |||
Colector de polvo | 3kW | |||
Potencia de vacío | 5.5kW/7.5kW |
-

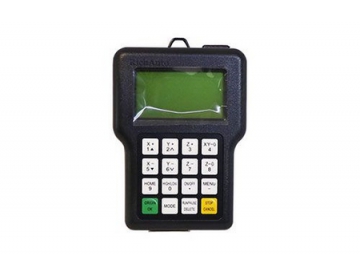

Sistema de control DSP
El controlador manual DSP hace que la operación sea más fácil y simple. Utiliza el mango para controlar manualmente el movimiento del router o enrutador CNC, eliminando la necesidad de una computadora adicional, disminuyendo así la huella requerida.
-

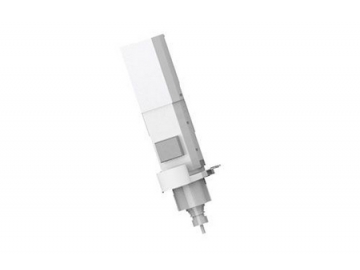

Potente husillo ATC
El husillo ATC refrigerado por agua de alta potencia de 5.5kW se utiliza de serie. El husillo italiano HSD 9.0kW refrigerado por aire es opcional.
-

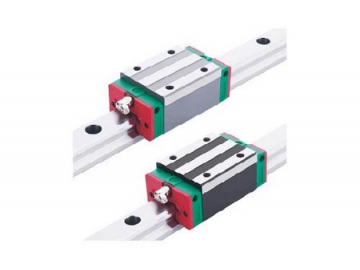

Carril guía lineal
Las guías lineales cuadradas de la marca de renombre mundial se utilizan para garantizar una alta precisión, una gran capacidad de carga y una larga vida útil.
-

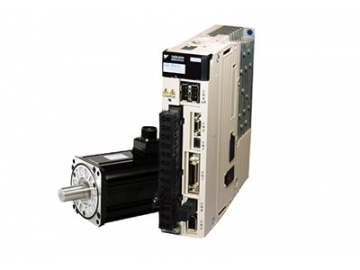

Servomotor
El servomotor japonés Yaskawa ofrece una velocidad de funcionamiento rápida, bajo nivel de ruido y alta precisión de posición.
-

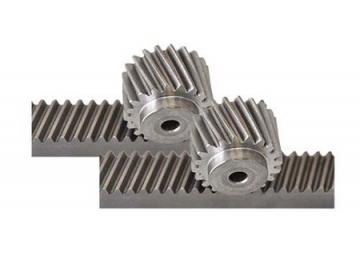

Transmisión de cremallera y piñón
La transmisión de cremallera y piñón garantiza alta velocidad y alta precisión.
-

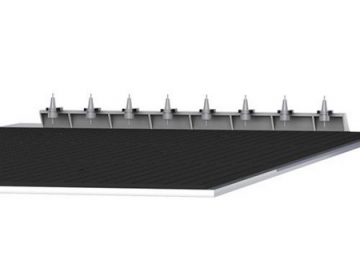

Cambiador automático de herramientas
El exclusivo cambiador automático de herramientas permite al usuario cambiar las herramientas alternativamente. El sensor de la herramienta puede compensar la tolerancia de la longitud de la herramienta. El cargador de herramientas estándar viene con una capacidad de 8 herramientas (se pueden configurar más de 8 capacidades de herramientas personalizadas), solo toma 8 segundos cambiar las herramientas.
-

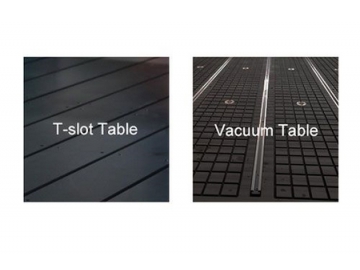

Mesa de ranura en T y de vacío
La cama de vacío está construida con la tecnología más avanzada acualmente y configurada con una potente bomba de vacío, que acomoda de manera estable varias piezas de trabajo de diferentes tamaños.
Muebles:
puertas de gabinete, puertas de madera, particiones de madera, ventanas, mesas de computadora, mesas de mahjong, gabinetes de arcade, muebles de panel;Publicidad:
letreros publicitarios, paneles acrílicos, caracteres 3D, tableros publicitarios compuestos, productos decorativos;Fabricación de moldes:
moldes metálicos (como latón, aluminio y hierro) y moldes no metálicos (como mármol artificial, grava, panel de plástico, tuberías de PVC y madera); Otros: adecuados para grabar varios patrones y esculturas en relieve, típicamente utilizados en la industria de las artes y la artesanía;
