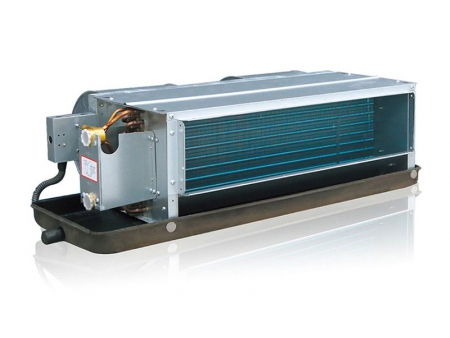

Ventiloconvector oculto
Solicite un presupuesto
Los ventiloconvectores ocultos se utilizan mucho en hoteles, restaurantes, fábricas, hospitales, centros comerciales y más. Utiliza placa de acero como material.
Descargar
Vídeo
Parámetros técnicos
Unidades de ventiloconvector ocultas
Tipo | 2 Tubos 2 filas | ||||||
Modelo | RFP-34 | RFP-51 | RFP-68 | RFP-85 | RFP-102 | RFP-136 | |
Flujo de aire (m³/h) | H | 340 | 530 | 700 | 860 | 1020 | 1400 |
M | 270 | 420 | 560 | 700 | 810 | 1140 | |
L | 200 | 310 | 420 | 520 | 610 | 850 | |
Capacidad de enfriamiento(W) | H | 1770 | 2670 | 3530 | 4450 | 5300 | 7060 |
Capacidad de calefacción(W) | H | 2700 | 4050 | 5400 | 6750 | 8100 | 10800 |
Potencia de entrada(W) | 12Pa | 32 | 46 | 56 | 75 | 94 | 134 |
30Pa | 40 | 54 | 72 | 87 | 102 | 155 | |
50Pa | 46 | 65 | 84 | 98 | 112 | 174 | |
Ruido dB(A) | 12Pa | 37 | 39 | 41 | 43 | 46 | 46 |
30Pa | 40 | 42 | 44 | 46 | 47 | 48 | |
50Pa | 42 | 44 | 46 | 47 | 49 | 50 | |
Flujo de agua | m³/h | 0.31 | 0.47 | 0.62 | 0.78 | 0.93 | 1.23 |
Caída de presión de agua | kPa | 30 | 30 | 30 | 40 | 40 | 40 |
Tipo de ventilador | Ventilador centrífugo de doble aspiración multi-ala delantero | ||||||
Tipo de motor | Condensador que funciona con motor asíncrono | ||||||
Bobina | Filas | 2 | |||||
Presión | Presión de diseño 1.6MPa, presión de prueba 2.5MPa | ||||||
Tamaño de la tubería | Tubería de agua | R3/4(Rosca interna) | |||||
Tubería de drenaje | R3/4(Rosca interna) | ||||||
Peso neto | (kg) | 12.7 | 14.2 | 16.1 | 17.4 | 18.5 | 25.8 |
Accesorios opcionales | Termostato, válvula de 2 vías/3 vías, caja de retorno |
Unidades de ventiloconvector ocultas
Tipo | 4 tubos 3 1 filas | |||||||||
Modelo | RFP-34 | RFP-51 | RFP-68 | RFP-85 | RFP-102 | RFP-136 | RFP-170 | RFP-204 | RFP-238 | |
Flujo de aire (m³/h) | H | 340 | 510 | 680 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 |
M | 265 | 405 | 535 | 680 | 790 | 1060 | 1360 | 1595 | 1904 | |
L | 195 | 305 | 405 | 510 | 585 | 790 | 1020 | 1180 | 1428 | |
Capacidad de enfriamiento (W) | H | 1890 | 2830 | 3780 | 4680 | 5610 | 7350 | 9000 | 10800 | 12600 |
Capacidad de calefacción (W) | H | 1480 | 2220 | 2960 | 3720 | 4150 | 5180 | 6700 | 7290 | 8500 |
Potencia de entrada (W) | 12Pa | 37 | 52 | 62 | 76 | 96 | 134 | 152 | 189 | 228 |
30Pa | 44 | 59 | 72 | 87 | 108 | 156 | 174 | 212 | 253 | |
50Pa | 49 | 66 | 84 | 100 | 118 | 174 | 210 | 250 | 300 | |
Ruido dB (A) | 12Pa | 37 | 39 | 41 | 43 | 46 | 46 | 48 | 50 | 52 |
30Pa | 40 | 42 | 44 | 46 | 47 | 48 | 50 | 52 | 54 | |
50Pa | 42 | 44 | 46 | 47 | 49 | 50 | 52 | 54 | 56 | |
Flujo de agua | Enfriamiento | 0.33 | 0.5 | 0.67 | 0.8 | 0.96 | 1.26 | 1.55 | 1.86 | 2.18 |
Calefacción | 0.13 | 0.19 | 0.25 | 0.32 | 0.37 | 0.45 | 0.58 | 0.63 | 0.73 | |
Caída de presión de agua | kPa | 30 | 30 | 30 | 30 | 40 | 40 | 40 | 40 | 50 |
Tipo de ventilador | Ventilador centrífugo de doble aspiración multi-ala delantero | |||||||||
Tipo de motor | Condensador que funciona con motor asíncrono | |||||||||
Bobina | Filas | 3 1 | ||||||||
Presión | Presión de diseño 1.6MPa, presión de prueba 2.5MPa | |||||||||
Tamaño de la tubería | Tubería de agua | R3/4(Rosca interna) | ||||||||
Tubería de drenaje | R3/4(Rosca interna) | |||||||||
Peso neto | (kg) | 15.4 | 17.2 | 19.1 | 20.5 | 22 | 29.7 | 31.5 | 35.6 | 41.5 |
Accesorios opcionales | Termostato, válvula de 2 vías/3 vías, caja de retorno |
Notas
- Los datos en las tablas de arriba son todos para casos de flujo de aire de rango alto con la sobrepresión respectiva.
- La capacidad de refrigeración se refiere a la válvula con el agua de entrada refrigerante a una temperatura de 7℃, diferencia de temperatura entre la entrada y la salida de 5℃, y temperatura de la entrada de aire a DB=27℃, WB=19.5℃.
- La capacidad de calefacción se refiere a la válvula con el agua de entrada calefaccionada a una temperatura de 60℃, diferencia de temperatura entre la entrada y la salida de 5℃, temperatura de la entrada de aire a DB=21℃, y el mismo flujo de agua que en el caso refrigerante.
- Los valores de ruido se obtienen dentro de la cámara anecoica a una distancia de 1.5m en el frente y el inferior de la máquina.
- La potencia estándar es de 50Hz. La potencia de 60Hz es opcional. Por favor al momento de realizar su pedido infórmenos cuál necesita.
- La estructura de caja estándar está conectada al tubo izquierdo. La conexión por el tubo derecho es opcional. Por favor, infórmenos al hacer el pedido si es necesario.
