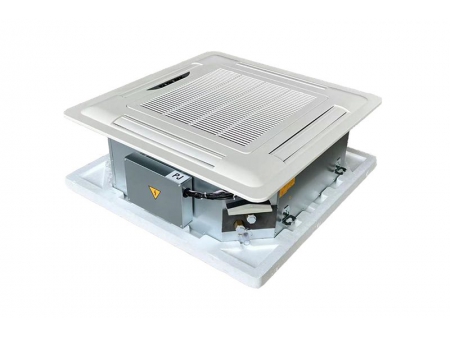

Unidad de ventiloconvector (tipo cassette)
Solicite un presupuesto
Los ventiloconvectores para montaje en techo se aplican en espacios grandes con techos suspendidos, tales como centros comerciales, recepción de hoteles, salones de fiesta, hospitales, edificios de oficinas y otros lugares amplios.
Descargar
Parámetros técnicos
Unidad de ventiloconvector de estilo europeo y tipo cassette
Tipo | 2 tuberías | ||||||||||||||
Modelo - RFPC | 34-2 | 51-2 | 68-2 | 80-2 | 85-2 | 102-2 | 136-2 | 170-2 | 204-2 | 238-2 | 289-2 | 340-2 | |||
200 | 300 | 400 | 450 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 2000 | ||||
Flujo de aire (m³/h) | H | (m³/h) | 340 | 510 | 680 | 765 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | 2890 | 3400 | |
M | 280 | 390 | 520 | 580 | 640 | 790 | 1030 | 1700 | 2040 | 2380 | 2890 | 2600 | |||
L | 180 | 260 | 350 | 390 | 430 | 520 | 690 | 860 | 1030 | 1200 | 1600 | 1900 | |||
Enfriamiento | Capacidad total | H | KW | 2 | 2.7 | 3.7 | 4.2 | 4.5 | 5.6 | 7 | 9.1 | 10.8 | 12.6 | 15.3 | 17.6 |
M | KW | 1.8 | 2.3 | 3.1 | 3.8 | 4.2 | 4.3 | 5.7 | 7.9 | 8.6 | 10 | 11.7 | 13.5 | ||
L | KW | 1.6 | 1.8 | 2.6 | 2.8 | 3 | 3.6 | 4.5 | 6 | 6.8 | 8 | 9.3 | 9.9 | ||
Capacidad sensible | H | KW | 1.5 | 1.9 | 2.6 | 2.9 | 3.5 | 3.9 | 5 | 6.4 | 7.7 | 9 | 11.5 | 14.8 | |
M | KW | 1.3 | 1.7 | 2 | 2.6 | 3.2 | 3.3 | 4.3 | 5.9 | 6.5 | 7.5 | 8.4 | 11.1 | ||
L | KW | 1.2 | 1.4 | 1.8 | 1.9 | 2.8 | 2.9 | 3.6 | 4.8 | 5.4 | 6.4 | 6.8 | 7.8 | ||
Flujo de agua | I/h | 345 | 470 | 640 | 720 | 780 | 970 | 1260 | 1710 | 1920 | 2160 | 2640 | 3027 | ||
Water P.D | kPa | 7 | 9 | 11 | 14 | 16 | 18 | 19 | 17 | 19 | 22 | 36 | 48 | ||
Calefacción | Capacidad de calefacción | H | KW | 2.8 | 4.2 | 5.6 | 6.3 | 7 | 8.4 | 11.2 | 13.9 | 16.7 | 19.5 | 23.7 | 25.5 |
M | 2.5 | 3.4 | 4.5 | 5.5 | 6.3 | 6.5 | 8.5 | 12 | 12.6 | 15.6 | 17.5 | 18.6 | |||
L | 2 | 2.7 | 4 | 4.5 | 5 | 5.2 | 6.7 | 9 | 10.2 | 12 | 13.8 | 13 | |||
Fuente de alimentación | 220-240V/1PH/50HZ(60HZ) | ||||||||||||||
Entrada de alimentación | W | 37 | 39 | 41 | 42 | 43 | 45 | 46 | 47 | 50 | 52 | 57 | 65 | ||
Presión sonora | dB(A) | 37 | 39 | 41 | 42 | 43 | 45 | 46 | 47 | 50 | 52 | 57 | 65 | ||
Ventilador | Tipo | Ventilador centrífugo | |||||||||||||
Modelo | Ф315 | ||||||||||||||
Cantidad | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
Motor | Tipo | 3 velocidades | |||||||||||||
Cantidad | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
Bobina | Filas | 2 | |||||||||||||
Min. presión de trabajo | MPa | 1.6Mpa | |||||||||||||
Diámetro de tuberías | pulgadas | 3/8'' | |||||||||||||
Dimensión | Cuerpo de la unidad | mm | 580x580x250 | 705x705x290 | 832x832x290 | 960x960x290 | |||||||||
Montaje del panel | mm | 680x680x30 | 830x830x30 | 980x980x30 | 1140x1140x30 | ||||||||||
Conexión | Entrada/salida de agua | pulgadas | ZG3/4'' / ZG3/4'' | ||||||||||||
Descarga de condensado | pulgadas | 26 | |||||||||||||
Peso | Kg | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 34 | 34 | 34 | 50 | 52 |
Unidad de ventiloconvector de estilo europeo y tipo cassette
Tipo | 4 tuberías | ||||||||||||
Modelo - RFPC | 68-2 1 | 80-2 1 | 85-2 1 | 102-2 1 | 136-2 1 | 170-2 1 | 204-2 1 | 238-2 1 | 289-2 1 | 340-2 1 | |||
400 | 450 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 2000 | ||||
Flujo de aire (m³/h) | H | (m³/h) | 680 | 765 | 850 | 1020 | 1360 | 1700 | 2040 | 2380 | 2890 | 3400 | |
M | 520 | 580 | 640 | 790 | 1030 | 1290 | 1500 | 1800 | 2100 | 2600 | |||
L | 350 | 390 | 430 | 520 | 690 | 860 | 1030 | 1200 | 1600 | 1900 | |||
Capacidad de enfriamiento(W) | Capacidad total | H | KW | 2.6 | 2.8 | 3.1 | 3.6 | 4.8 | 6 | 7 | 8.4 | 10.3 | 11.5 |
M | KW | 2 | 2.2 | 2.4 | 2.8 | 3.7 | 4.7 | 6 | 6.5 | 7.5 | 8.3 | ||
L | KW | 1.4 | 1.6 | 1.8 | 2.1 | 3 | 3.6 | 4.6 | 5 | 5.7 | 6.3 | ||
Capacidad sensible | H | KW | 1.8 | 2 | 2.2 | 2.5 | 3.4 | 4.2 | 4.9 | 5.9 | 8.5 | 9.5 | |
M | KW | 1.5 | 1.6 | 1.8 | 2.1 | 2.8 | 3.5 | 4.5 | 4.9 | 6.2 | 6.9 | ||
L | KW | 1.1 | 1.2 | 1.4 | 1.7 | 2.4 | 2.9 | 3.7 | 4 | 4.7 | 5.2 | ||
Flujo de agua | I/h | 450 | 468 | 540 | 625 | 830 | 1050 | 1400 | 1500 | 1800 | 2000 | ||
Water P.D | kPa | 11 | 13 | 17 | 17 | 19 | 21 | 23 | 25 | 27 | 29 | ||
Capacidad de calefacción(W) | Capacidad de calefacción | H | KW | 2.6 | 3.1 | 3.5 | 4.3 | 4.9 | 6.5 | 7.2 | 8.7 | 11.9 | 15.2 |
M | 2 | 2.3 | 2.7 | 3.2 | 4.3 | 5.4 | 5.6 | 7.6 | 8.7 | 11.3 | |||
L | 1.4 | 1.7 | 2.1 | 2.5 | 3.5 | 4.2 | 4.3 | 5.8 | 6.6 | 8.7 | |||
Fuente de alimentación | 220-240V/1PH/50HZ(60HZ) | ||||||||||||
Entrada de alimentación | W | 62 | 68 | 76 | 96 | 132 | 152 | 189 | 220 | 330 | 340 | ||
Presión sonora | dB(A) | 41 | 42 | 43 | 45 | 46 | 47 | 50 | 52 | 57 | 65 | ||
Ventilador | Tipo | Ventilador centrífugo | |||||||||||
Modelo | Ф315 | ||||||||||||
Cantidad | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
Motor | Tipo | 3 velocidades | |||||||||||
Cantidad | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
Bobina | Filas | 2 | |||||||||||
Min. presión de trabajo | MPa | 1.6Mpa | |||||||||||
Diámetro de tubería | pulgadas | 3/8'' | |||||||||||
Dimensión | Cuerpo de la unidad | mm | 580x580x250 | 705x705x290 | 832x832x290 | 960x960x290 | |||||||
Montaje del panel | mm | 680x680x30 | 830x830x30 | 980x980x30 | 1140x1140x30 | ||||||||
Conexión | Entrada/salida de agua | pulgadas | ZG3/4'' / ZG3/4'' | ||||||||||
Descarga de condensado | pulgadas | 26 | |||||||||||
Peso | Kg | 21 | 21 | 26 | 26 | 26 | 35 | 35 | 35 | 53 | 53 |
Notas
- Los datos en las tablas de arriba son todos para casos de flujo de aire de rango alto con la sobrepresión respectiva.
- La capacidad de refrigeración se refiere a la válvula con el agua de entrada refrigerante a una temperatura de 7℃, diferencia de temperatura entre la entrada y la salida de 5℃, y temperatura de la entrada de aire a DB=27℃, WB=19.5℃.
- La capacidad de calefacción se refiere a la válvula con el agua de entrada calefaccionada a una temperatura de 60℃, diferencia de temperatura entre la entrada y la salida de 5℃, temperatura de la entrada de aire a DB=21℃, y el mismo flujo de agua que en el caso refrigerante.
- La potencia estándar es de 50Hz. La potencia de 60Hz es opcional. Por favor al momento de realizar su pedido infórmenos en caso de ser necesario.
Características
- Sin bomba de agua, drenaje natural y operación estable. El panel de control eléctrico no se daña fácilmente.
- Flujo de aire de 4 vías, por lo que la temperatura se distribuye de forma uniforme a través de la sala.
- Instalación de bajo costo y conveniente: en comparación a los ventiloconvectores ocultos, un ventiloconvector para montaje en techo no necesita entrada y salida, conexión del tubo ni tratamiento aislante.
