Las válvulas de retención se dividen en anillo del asiento, claqueta recubierta de goma, y se utilizan en tubería mojada de sistemas de protección contra incendios (rociadores automáticos). Se diseñan para actuar automáticamente en modo eléctrico, y/o en alarmas operadas hidráulicamente cuando hay un flujo constante de agua en el sistema, lo que es equivalente al índice de descarga de uno o más rociadores.

Características
Tubería unilateral fácil de operar
Alarma de 85dB y apariencia estética
La cámara de 1.7L previene la falsa alarma
Presión nominal de trabajo 1.6MPa
La válvula de retención cuenta con la aprobación FM
El tamaño puede ser 4",6",8" con una brida de conexión de estándar NFPA.
Los accesorios incluyen el manómetro, interruptor de presión y alarma de rociadores.

Accesorios
1.Retrasador
Cuando la válvula de retención para tubería mojada ZSFZ se instala en el sistema con presión variable en el suministro de agua, entonces se necesita equipar con un retrasador para disminuir la posibilidad de errores en la alarma.

2. Alarma hidromecánica
Cuando la válvula de retención para tubería mojada ZSFZ inicia, el disco de la válvula se eleva desde su asiento de válvula, y durante el proceso de suministro de agua continuo, el flujo de agua pasa a través del retrasador y lleva a cabo la operación de retraso, entonces la alarma accionada por agua iniciará.

3.Interruptor de presión
La válvula de retención para tubería mojada ZSFZ puede equiparse con un interruptor de presión que puede accionar la alarma en el proceso del suministro e agua continuo al retroalimentar una señal eléctrica panel de control de incendios in situ.

Especificaciones
Tamaño 4"(DN100) 6"(DN150) 8"(DN200)
Conexión de entrada Brida Brida Brida
Conexión de salida Brida Brida Brida
Velocidad de trabajo máxima 232psi/16bar
Material (estructura) Hierro dúctil
Prueba hidrostática de fábrica 100%@464psi/32bar
Acabado estándar Pintado en rojo
Especificación de la brida Flange:Class 150 ANSI B16.10 & ISO
Accesorios requeridos Standard Trim
Accesorios optionales Cámara de retardo, Alarma hidromecánica, Presostato
Modo de instalación Vertical
Listados y aprobaciones FM

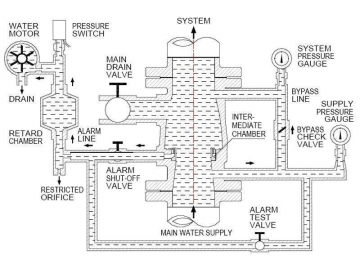

Operación
Cuando el Sistema contra incendios comienza a incrementar la presión, el agua caerá en el sistema hasta alcanzar un balance entre el suministro de agua con el sistema de presión. Y la válvula de retención para tubería mojada puede ejercer presión sobre la válvula contra incendios para prevenir el reflujo de agua.

Una vez que la presión se equilibra, la válvula de retención para tubería mojada entrará en estado operativo, y la cámara mediana de su anillo de asiento se cerrará. Entonces, si la válvula de retención para tubería mojada fuera ajustada en estado de mantenimiento, no habrá puerto de alarma para el presostato.

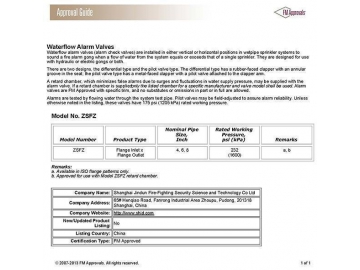

Certificación
