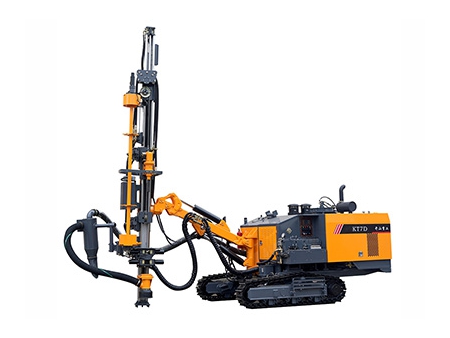

Equipo de perforación DTH integrado KT7D/KT7H para uso a cielo abierto

Solicite un presupuesto

Nosotros: http://ksdrillrigs.com/3-15-kt7d-kt7h-integrated-dth-drilling-rig-for-open-use.html

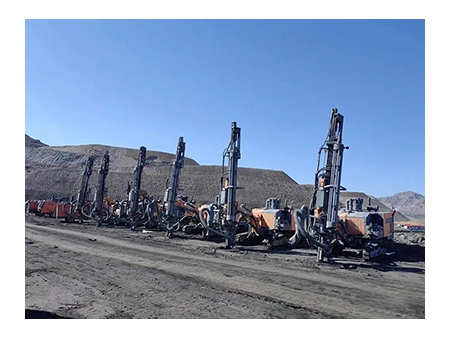

La perforadora DTH integrada está diseñada para satisfacer las exigencias de las operaciones mineras en sitio. Esta completamente automatizado para el manejo de varillas asi que es ideal para perforaciones con diámetros de 90 a 135 mm y una profundidad máxima de 24 metros. Cuenta con un motor Yuchai de alta potencia, un compresor de dos etapas con capacidad de 15/18, un riel guía de aleación de aluminio de gran sección y alta resistencia, junto con un sistema hidráulico optimizado. Integrael sistema de perforación y el sistema de aire con tornillo en una sola unidad ambos impulsados por un motor diésel de seis cilindros, lo que garantiza una estructura compacta y de fácil movilidad. También cuenta con un diseño innovador que ofrece un flujo de aire elevado de 15 m³/min y una presión alta de 1.8 MPa, asegurando un suministro de aire óptimo para el funcionamiento del martillo de perforación.

Parámetros clave

Diámetro de perforación: Ø90-135mm
Profundidad de perforación: 24m
Motor: Yuchai YCA07240-T300 (176kW/2200r/min)

Configuraciones

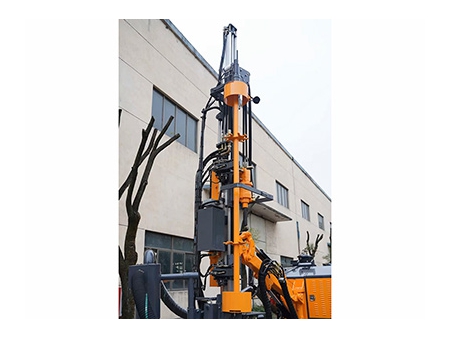

2. Riel guía de aleación de aluminio de gran sección con un sistema totalmente automatizado para la manipulación de varillas.

  El riel guía de aleación de aluminio de gran sección proporciona la resistencia necesaria y se integra con un sistema automatizado para la manipulación y almacenamiento de varillas. Esta configuración optimiza la eficiencia del trabajo y disminuye la carga laboral. El almacenamiento puede albergar hasta 7 1 varillas, permitiendo una perforación de hasta 24 metros de profundidad.

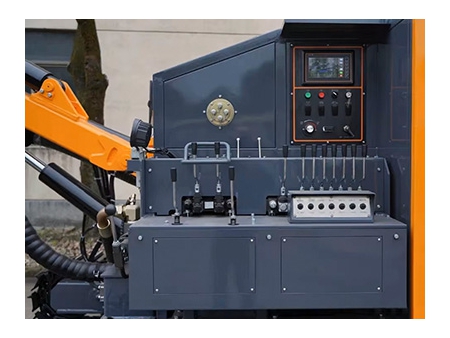

2. Plataforma de control centralizado

  La consola de control centralizada presenta un diseño sencillo y práctico, lo que permite una evaluación intuitiva del estado de la perforadora. Los indicadores de acción son fácilmente visibles y su operación es directa y fácil de realizar.

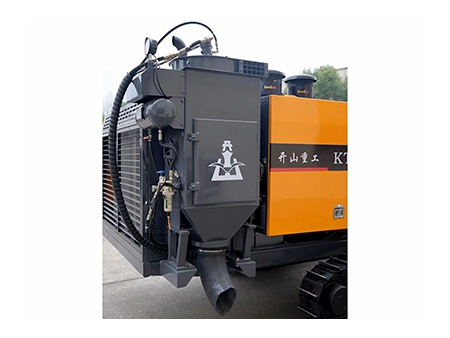

2. Sistema de recolección de polvo de alta eficiencia

  Cuenta con un sistema de recolección de polvo seco de alta eficiencia, asegurando un entorno de trabajo cómodo.

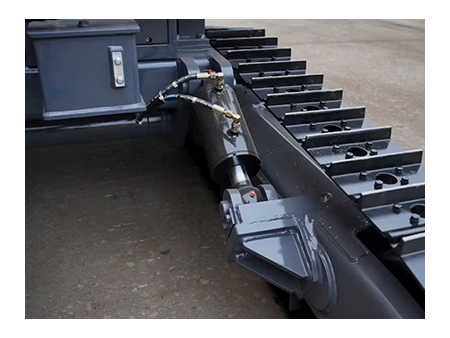

2. Oruga de ingeniería equipada con cilindros hidráulicos para nivelación.

  La oruga de ingeniería cuenta con cilindros hidráulicos de nivelación en el chasis, lo que le otorga una excelente capacidad de ascenso y la hace apta para una variedad de terrenos irregulares.

Parámetros técnicos

Dureza de perforación	f=6-20
Diámetro de perforación	Ø90-135mm
Profundidad de perforación económica	24m
Velocidad de desplazamiento	0-4km/h
Capacidad de ascenso	≤25°
Despeje del suelo	430mm
Motor diésel	Yuchai YCA07240-T300 (176kW/2200r/min)
Comprensor de tornillo	Compresión de dos etapas 15m /min/18bar
Dimensiones	8000×2300×2700mm
Peso	10000kg
Velocidad de rotación	180rpm
Par de rotación	1560N ·m
Fuerza máxima de alimentación	22KN
Ángulo de elevación del brazo de perforación	Abajo 16°, arriba 48°
Ángulo de inclinación del viga de alimentación	147°
Ángulo de oscilación del viga de alimentación	Izquierdo 52°, derecho 53°
Ángulo de oscilación del brazo de perforación	Izquierdo 50°, derecho 58°
Ángulo de nivelación	±10°
Distancia de alimentación	3590mm
Longitud de compensación de la viga de alimentación	900mm
Martillo DTH	K3/K4
Tubo de perforación	Ø64×3m
Capacidad de almacenamiento de tubos de perforación	7 1 pipes
Manipulación de tubos de perforación	Manipulación automática de tubos.
Colector de polvo	8 elementos filtrantes
