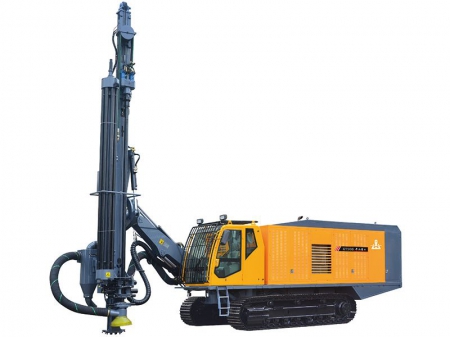

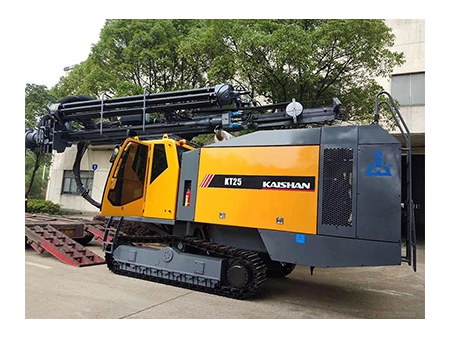

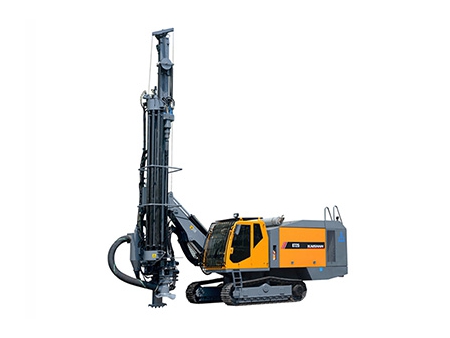

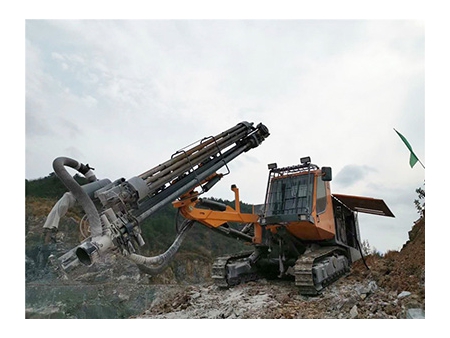

Perforadora DTH Integrada KT25 para uso a cielo abierto
Esta perforadora DTH integrada es capaz de perforar agujeros verticales, inclinados y horizontales, y se emplea principalmente para perforar agujeros de voladura y de pre-corte en grandes minas a cielo abierto y proyectos de ingeniería de roca. Equipado con un motor diésel Caterpillar, este equipo impulsa tanto el sistema de compresión de tornillo como el sistema de transmisión hidráulica mediante una salida doble. Además, la perforadora incluye un sistema automatizado para el manejo de varillas, un módulo flotante para las uniones de varillas de perforación, un módulo de lubricación, un sistema anti-bloqueo, un sistema hidráulico para la recolección de polvo seco, una cabina con climatización y un indicador de ángulo y profundidad de perforación.
Parámetros claveDiámentro ded perforación: Ø152-203mm
Profundidad de perforación: 35m (manejo automático de varillas)
Potencia: 328kW
Motor: Caterpillar C13
| Dureza de perforación | f=6-20 |
| Diámetro de perforación | 152-203mm |
| Profundidad económica de perforación (manejo automático de varrilas) | 35m |
| Velocidad de desplazamiento | 3.0km/h |
| Capacidad de subida | 25º |
| Despeje del suelo | 430mm |
| Potencia | 328kW |
| Motor diésel | Caterpillar C13 |
| Desplazamiento del compresor de tornillo | 26m³/min |
| Presión de descarga del compresor de tornillo | 25bar |
| Dimensiones (L×W×H) | 12200×2840×3620mm |
| Peso | 25800kg |
| Velocidad de rotación | 0-118r/min |
| Par de rotación | 6100N*m |
| Fuerza máxima de avance | 65KN |
| Ángulo de inclinación de la viga de avance | 125º |
| Ángulo de oscilación de la viga de avance | Derecho 37°, left 37° |
| Ángulo de oscilación de la pluma de perforación | Derecho 42°, left 15° |
| Ángulo de nivelación | Up 10°, down 10° |
| Longitud de compensación | 1800mm |
| Martillo DTH | K5/K6 |
| Varilla de perforación (diámetro×longitud) | Ø102×5000mm |
| Colector de polvo | Seco (colector de polvo hidráulico) / mojado (opcional) |
| Manejo de varillas | Manejo automático de varillas |
| Sistema automático anti-obstrucción | Control electrohidráulico |
| Lubricación de varillas de perforación | Inyección y lubricación automática de aceite |
| Protección de rosca de la varilla de perforación | Equipado con junta flotante |
| Visualización de perforación | Visualización en tiempo real del ángulo y la profundidad de perforación |
