Torre de vigilancia
Torres de cámaras autoportantes para monitoreo de video en tiempo real, disponibles en opciones de altura de 5 a 40 metros

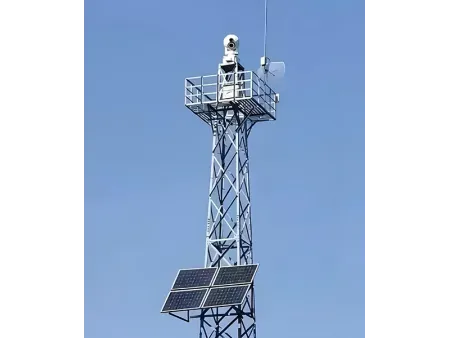

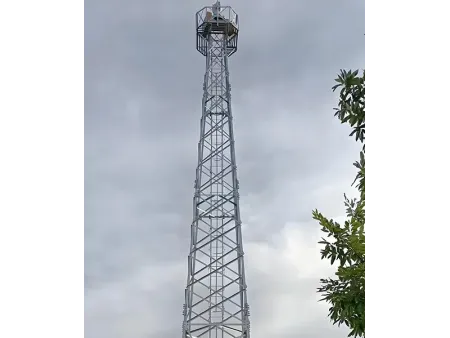

Las torres de vigilancia son estructuras altas de acero diseñadas para soportar cámaras, sensores, iluminación y equipos de comunicación. Generalmente se construyen con acero angular o acero tubular, con protección galvanizada por inmersión en caliente para una resistencia a la corrosión a largo plazo. La torre de monitoreo está diseñada para soportar velocidades de viento superiores a 37.9m/s (equivalente al nivel 12 de la escala Beaufort) y puede permanecer en servicio hasta 30 años. Los componentes principales incluyen el cuerpo de la torre, la plataforma de trabajo, la escalera de acceso y las luminarias.
Las torres de vigilancia se utilizan para la monitorización de incendios forestales y de pastizales, lo que permite la detección temprana y la notificación de riesgos de incendio. También se aplican en la monitorización ambiental en cualquier condición climática, la seguridad fronteriza, la vigilancia de carreteras, la gestión de parques industriales, la observación meteorológica y la monitorización de zonas turísticas. Algunas configuraciones integran funciones de comunicación y admiten antenas para ampliar la cobertura.
- Norma de diseñoANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Rango de altura 5–40m, según requerimiento del cliente
- Velocidad del viento de diseño 0–300 km/h, ajustada según las condiciones regionales
- Tratamiento de la superficie Galvanizado en caliente; pintura
| Producto | Torre de vigilancia |
| Tipo de torre | Torre autoportante |
| Estándares de diseño | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Certificación de calidad | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Tuercas y tornillos | Grado 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Ángulo de acero o tubo de acero |
| Rango de altura | 5–40 m, según los requisitos del cliente |
| Velocidad del viento de diseño | 0–300 km/h, ajustado según las condiciones regionales |
| Tratamiento de superficies | Galvanizado en caliente; Pintura |
| Norma de galvanización | ASTM A123; ISO 1461 |
| Vida útil esperada | Más de 20 años |
| Opciones de color | Acabado plata (galvanizado) o pintado, sistema de colores RAL, personalizable |
| Norma de certificación | ||
| Estándares de diseño |
| |
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
- Pernos de anclaje
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Amplia cobertura de monitoreo
Con su estructura elevada, una torre de vigilancia proporciona amplios ángulos de visión y reduce los puntos ciegos en grandes áreas.
Funcionamiento continuo y estable
A diferencia de los equipos de monitoreo móvil, la torre admite vigilancia ininterrumpida en cualquier condición climática, lo que garantiza un rendimiento de monitoreo constante.
Menor costo de mantenimiento a largo plazo
En comparación con los drones de uso frecuente, las torres de vigilancia requieren menos mantenimiento rutinario. Esto permite que los gastos a largo plazo sean predecibles y más fáciles de gestionar.
Integración de sistemas inteligentes
La torre puede soportar sistemas de análisis inteligentes que identifican actividad anormal, rastrean patrones de flujo y ayudan a optimizar la asignación de recursos.
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
