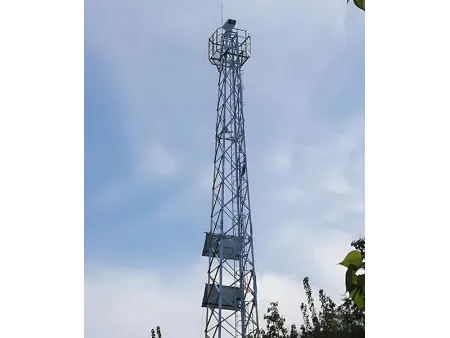

Torre de vigilancia / Torre de observación
Torre de celosía de acero autoportante para observación y monitoreo de seguridad, disponible en opciones de altura de 5 a 35 metros
Las torres de observación son estructuras altas de acero diseñadas para tareas de observación, monitoreo y prevención de incendios. Se utilizan ampliamente en sistemas de patrullaje contra incendios forestales, vigilancia fronteriza, monitoreo de áreas escénicas y otras aplicaciones de seguridad.
- Norma de diseñoANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Rango de altura 5–35m, según requerimiento del cliente
- Velocidad del viento de diseño 0–300 km/h, ajustada según las condiciones regionales
- Tratamiento de la superficie Galvanizado en caliente; pintura
- Configuración de diseño

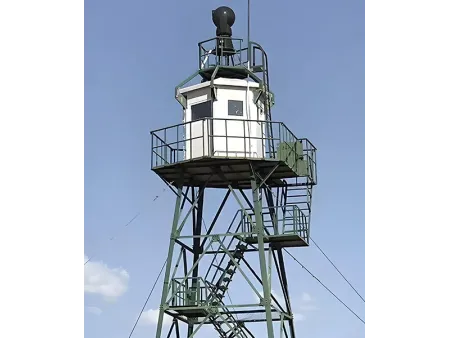

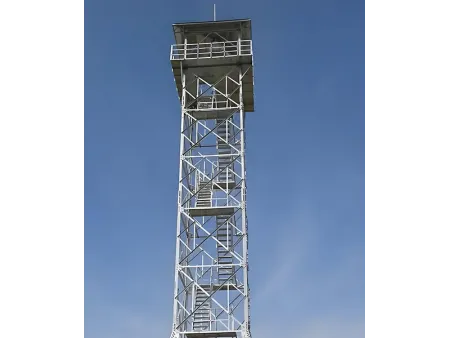

La mayoría de las torres de observación utilizan una estructura de cuatro patas autoportante o arriostrada. El interior puede estar equipado con escaleras inclinadas o de caracol para acceder. La sección superior incluye una plataforma de trabajo o una pequeña cabina de servicio para el personal. - Resistencia al viento y a los sismo
La torre de observación puede diseñarse para velocidades de viento de hasta 30m/s y un nivel de intensidad sísmica 8. La desviación vertical se controla dentro de límites inferiores a 1/1000 para garantizar un rendimiento estable en entornos exigentes.
Ubicaciones de instalación
Las torres de observación suelen instalarse en lugares elevados, como cimas de colinas o terrenos elevados. Estas posiciones proporcionan amplia visibilidad y líneas de observación despejadas, lo que garantiza una cobertura de monitoreo eficaz.
| Producto | Torre de observación |
| Tipo de torre | Torre autoportante |
| Estándares de diseño | ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1 |
| Certificación de calidad | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Tuercas y tornillos | Grado 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material principal | Ángulo de acero / tubo de acero |
| Rango de altura | 5–35 m, según los requisitos del cliente |
| Materiales Seleccionados | Acero angular, placa de acero, acero de canal, barra redonda, etc. |
| Método de conexión | Uniones atornilladas, soldadura |
| Resistencia sísmica | Intensidad sísmica de hasta 8° |
| Velocidad del viento de diseño | 0–300 km/h, ajustado según las condiciones regionales |
| Tratamiento de superficies | Galvanizado en caliente; Pintura |
| Norma de galvanización | ASTM A123; ISO 1461 |
| Vida útil esperada | Más de 20 años |
| Opciones de color | Acabado plata (galvanizado) o pintado, sistema de colores RAL, personalizable |
| Funciones principales | Adecuado para escuelas, plazas, estacionamientos, edificios de gran altura, vigilancia de incendios forestales, ríos, presas y zonas costeras |
| Características principales | Ocupa poco espacio y aprovecha al máximo el terreno. Su estructura ligera facilita su transporte e instalación. El plazo de construcción es corto y el coste de instalación es bajo. El diseño cumple con los requisitos de la estructura de acero y del mástil de la torre para garantizar un rendimiento seguro y fiable |
| Norma de certificación | ||
| Estándares de diseño |
| |
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
- Pernos de anclaje
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
- Monitoreo de prevención de incendios en montaña
Una torre de observación contra incendios construida en zonas montañosas proporciona un amplio punto de observación con mínimos puntos ciegos. Esto reduce la necesidad de personal para las patrullas y mejora la capacidad de alerta temprana. - Observación en interiores para guardabosques
Las torres de observación fijas permiten a los guardabosques monitorear las condiciones desde el interior de la cabina. Esto los protege de las inclemencias del tiempo y les permite concentrarse mejor en la detección del riesgo de incendio. - Observación a gran altitud
Como estructura de observación de alto nivel, la torre permite la visualización y el monitoreo a larga distancia de áreas designadas. Cumple múltiples funciones, como la observación, la alerta temprana y la supervisión de la seguridad.
- Estructura de la torre
La estructura de la torre de observación proporciona altura total y estabilidad estructural. Las formas comunes incluyen configuraciones cuadradas, circulares y poligonales. Las torres de acero suelen estar emparejadas con cimientos de hormigón armado. Las secciones de la torre están conectadas mediante arriostramientos de celosía, formando un sistema estructural combinado que mejora significativamente la resistencia al vuelco. - Plataforma de observación
La plataforma de observación está situada a una altura adecuada y protegida por barandillas de seguridad. Su tamaño permite al personal moverse con libertad e instalar el equipo de monitoreo para la observación de toda el área. La estructura de ramificación superior utiliza perfiles de caja torcidos que se insertan en una capa de transición en la parte superior del cuerpo de la torre. El tubo central se extiende directamente hasta el techo, lo que reduce la luz del techo y mejora el rendimiento estructural. - Facilidades de acceso
La torre puede incluir escaleras, escaleras inclinadas o verticales para acceder a la plataforma de observación. Algunas configuraciones también incluyen dispositivos de elevación sencillos cuando se requiere un ascenso o descenso rápido.
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
