Torre de televisión / Torre de comunicaciones de radiodifusión
Torre autoportante angular o tubular de acero para transmisión de radio y televisión, disponible en opciones de altura desde 5 hasta 200 metros
Las torres de televisión y radiodifusión se construyen para transmitir señales de radio y televisión en áreas extensas, por lo que la estabilidad estructural es fundamental en su diseño. La carga de toda la estructura de la torre de telecomunicaciones recae en la cimentación, que no solo soporta todo el peso de la torre, sino que también absorbe las fuerzas del viento transferidas desde arriba. Sobre esta base se alza el cuerpo principal de la torre, donde se instalan las antenas y los equipos de transmisión a diferentes niveles según las necesidades de cobertura de la señal. Para mantener la estructura de la torre estable y segura, los soportes de acero están conectados a la base mediante juntas articuladas, lo que permite que la torre se mueva ligeramente durante vientos fuertes, reduciendo la tensión sobre la estructura y contribuyendo a su conservación a lo largo del tiempo.
- Norma de diseño ANSI/TIA-222-G/H/F, EN 1991-1-4 y EN 1993-3-1
- Rango de altura 5–200 m
- Velocidad del viento de diseño Hasta 300 km/h (personalizable según los requisitos del sitio)
- Tratamiento de la superficie Galvanizado en caliente; pintura
Entornos de instalación típicos
Al seleccionar un emplazamiento para una torre de radiodifusión, mantener cierta distancia de zonas concurridas de gran altura ayuda a reducir la interferencia de la señal y limita el ruido innecesario en el entorno. El emplazamiento también debe ajustarse a las directrices de planificación y paisajismo de la ciudad, por lo que se suelen preferir zonas abiertas y planas con un entorno despejado. Dado que las torres de televisión/radiodifusión suelen convertirse en puntos de referencia visual en una ciudad, su ubicación y apariencia general deben integrarse con el entorno, en lugar de sobresalir de forma que perturben el paisaje urbano.
| Producto | Torre de telecomunicaciones |
| Tipo de torre | Torre autoportante |
| Normas | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Certificaciones | ISO 9001:2015; COC; Informe de inspección de terceros (SGS, BV) |
| Tuercas y tornillos | Grado 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034 |
| Material | Material principal: Tubo de acero o acero angular |
| Altura | 5–200 m |
| Velocidad del viento de diseño | Hasta 300 km/h (personalizado según los requisitos del sitio) |
| Tratamiento de superficies | Galvanizado en caliente; Pintura |
| Norma de galvanización | ASTM A123 / ISO 1461 |
| Service Life | Más de 20 años |
| Color | Plateado o pintado (color RAL estándar), personalizable |
| Norma de certificación | ||
| Estándares de diseño |
| |
| Acero estructural | ||
| Grado | Acero dulce | Acero de alta resistencia |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Velocidad del viento de diseño | Hasta 300 km/h | |
| Deflexión admisible | 0.5–1.0° a velocidad operativa | |
| Resistencia a la tracción (MPa) | 360–510 | 470–630 |
| Límite elástico (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Elongación (%) | 20 | 24 |
| Resistencia al impacto KV (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Pernos y tuercas | ||
| Grado | Grado 4.8,6.8,8.8 | |
| Normas para propiedades mecánicas | ||
| Pernos | ISO 898-1 | |
| Tuercas | ISO 898-2 | |
| Arandelas | ISO 7089 / DIN 125 / DIN 9021 | |
| Normas para dimensiones | ||
| Pernos (dimensiones) | DIN 7990,DIN 931,DIN 933 | |
| Tuercas (dimensiones) | ISO 4032,ISO 4034 | |
| Arandelas (dimensiones) | DIN 7989,DIN 127B,ISO 7091 | |
| Soldadura | ||
| Método | Soldadura por arco protegido con CO₂ y soldadura por arco sumergido (SAW) | |
| Norma | AWS D1.1 | |
| Galvanizado | ||
| Norma de galvanización de perfiles de acero | ISO 1461 o ASTM A123/A123M | |
| Norma de galvanización de pernos y tuercas | ISO 1461 o ASTM A153/A153M | |
Componentes principales
- Pernos de anclaje
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
- El acero utilizado en las torres de televisión y radiodifusión es lo suficientemente resistente como para soportar toda la altura de la torre, junto con las antenas, los equipos de transmisión y las constantes cargas de viento a las que está expuesta a gran altura.
- En comparación con las torres de hormigón armado, las torres de televisión de acero tienen un peso propio menor, lo que facilita el transporte, la elevación y el montaje en obra.
- La mayoría de los componentes se fabrican en fábrica y se ensamblan en obra, lo que simplifica la construcción, acorta el plazo de instalación y reduce la intensidad de la mano de obra.
- Dado que los componentes de la torre son más ligeros y se fabrican en fábrica, la instalación en obra requiere menos tiempo y menos elevación de objetos pesados, lo que ayuda a reducir los costes de construcción y equipamiento.

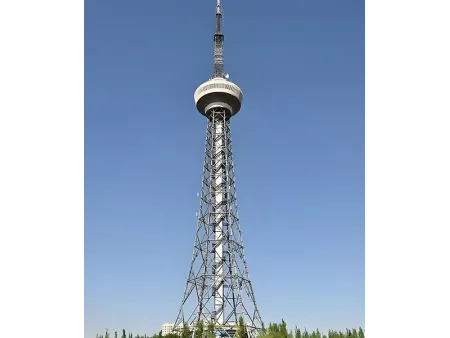

- Torre de televisión en un parque público

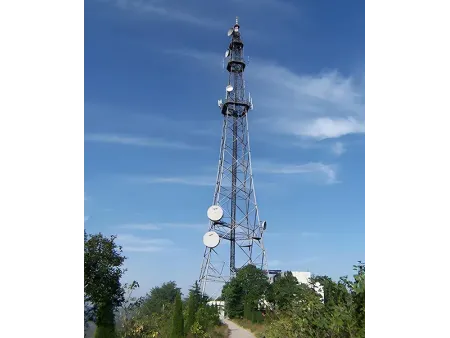

- Torre de transmisión de televisión de estructura híbrida
- Torre de televisión de 60m
Corte por láser
El corte por láser se utiliza para dar forma a los componentes de acero mediante corte por haz focalizado y extracción asistida de gas. El proceso ofrece una alta velocidad de corte y una alta precisión dimensional (hasta ±0.05mm), a la vez que minimiza el impacto térmico. Esto reduce el riesgo de deformación y da como resultado bordes limpios y bien definidos.
Punzonado y cizallado CNC
Los ángulos de acero se procesan mediante líneas de punzonado y cizallamiento controladas por CNC. La alimentación, el posicionamiento, el punzonado y el corte automáticos están integrados en el proceso, lo que garantiza una producción fluida y eficiente. El posicionamiento preciso por CNC mantiene una calidad constante, incluso al trabajar con piezas más complejas.
Galvanizado por inmersión en caliente y protecciómn de superficie
La torre está protegida con galvanizado en caliente como principal tratamiento anticorrosivo, junto con un recubrimiento plástico adicional para mayor protección. La capa de zinc protege el acero de la oxidación y le aporta resistencia, mientras que el recubrimiento proporciona mayor aislamiento y protección superficial. Este tratamiento combinado permite que la torre mantenga un rendimiento fiable durante más de 20 años y se adapte bien a entornos hostiles, como altas y bajas temperaturas, zonas costeras y regiones montañosas.
