Reguladores de voltaje trifásicos

Reguladores de voltaje trifásicos
Reguladores de voltaje trifásicos
Solicite un presupuesto

Los reguladores de voltaje trifásicos, conocidos también como reguladores de potencia controlados de silicio (SCR), se basan en el módulo tiristor y su elemento principal es un circuito de control inteligente. Funcionan de la siguiente manera: la señal de la corriente directa de salida se transforma en una señal digital que simultáneamente activa al tiristor. El ángulo de conducción del tiristor es cambiado para ajustar el voltaje y la potencia, y así efectuar el control preciso de la temperatura. Estos reguladores de voltaje se usan extensamente en hornos eléctricos industriales, hornos para fundición de vidrio, la industria petroquímica, maquinaria para la fabricación de calzado y otros equipos de calefacción.

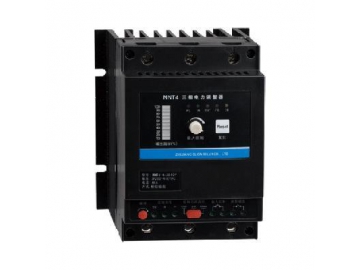

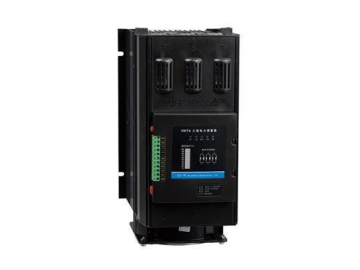

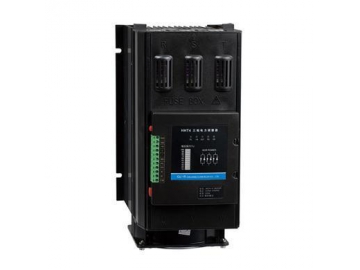

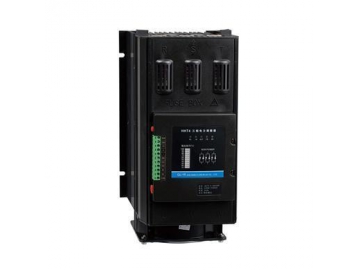

Productos
Guía de operación

1. Cálculo de la potencia o corriente cuando se elige el regulador de voltaje trifásico (carga resistiva): la carga inductiva debe reducirse de 2~3 veces.
Monofásico: Carga (KW)/Voltaje (V)==Amperios (A) ×1,5 ==Amperaje del regulador (A)

2. Recomendaciones de cableado

  • ① Interruptor sin fusibles NFB ② Contactor MC
    ③ Regulador de potencia ④ Carga

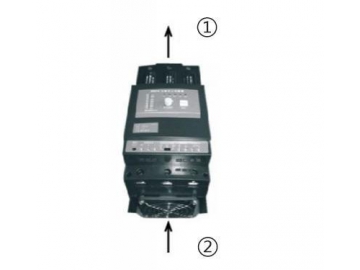

  • ① Salida de aire ② Entrada de aire

Interruptor sin fusibles NFB Puede interrumpir la alimentación de energía; durante el mantenimiento se recomienda evitar el contacto con el interruptor.
Contactor MC Puede cortar la fuente de alimentación para la carga; el contactor puede interrumpir la alimentación de energía y evitar que el dispositivo se dañe debido a la alta temperatura u otros accidentes cuando el regulador de voltaje falla o la temperatura de operación excede el valor nominal (Debe instalarse un controlador de temperatura en el contactor).
Regulador de potencia Puede controlar la señal para ajustar la potencia de salida y alcanzar la potencia requerida. Este regulador de potencia viene con un fusible en el interior, lo que evita la necesidad de instalar un fusible externo.
Carga Tanto la carga como el cableado están disponibles, y los tres alambres trifásicos no se conectan a la línea cero △ Y.
  • Circuito principal estándar: Fuente de alimentación principal→Interruptor sin fusible→Contactor electromagnético→Regulador de potencia→Carga
  • Los tornillos deben apretarse correctamente para evitar el contacto deficiente durante el cableado.
  • Después del cableado debe cubrirse la placa frontal y la cubierta protectora para evitar descargas eléctricas o cortocircuitos causados por la caída de objetos conductores.
  • Cuando se usa el regulador de voltaje se genera calor interior. En este caso, el usuario debe instalar el dispositivo en posición vertical y dejar un espacio a ambos lados.
  • La caja de control debe tener una abertura de ventilación, y el usuario debe instalar la abertura o el ventilador de extracción de acuerdo con el principio de flujo de aire caliente de abajo hacia arriba.
  • Se recomienda no instalar el regulador de voltaje trifásico cuando existe una gran cantidad de vapor, flujo de líquidos ácidos/alcalinos o gases ácidos corrosivos.
Experimento con una bombilla

Tomando en cuenta las medidas de seguridad, el operador debe configurar el regulador de voltaje trifásico en el modo de señal de control (4—20mA) una vez que utiliza el dispositivo. Para cambiar la configuración, puedes abrir la cubierta roja y activar el interruptor de palanca para seleccionar el modelo deseado. Consulta el anexo 6, e instala el regulador según el ejemplo de cableado. Puedes regular el ajuste fino para compensar la diferencia de potencia de cargas de la misma señal al usar varios reguladores de voltaje al mismo tiempo o de forma segmentada.

Solución de problemas básicos
Código Estado Causa de la falla Medidas de tratamiento
PL La luz indicadora de alimentación de energía está apagada (la luz encendida indica que el dispositivo funciona sin problemas). La fuente de alimentación auxiliar no transmite la energía; la placa PCB está dañada. Inspeccionar el circuito de alimentación auxiliar; cambiar o reparar la placa PCB.
IN La luz indicadora de alimentación de energía está apagada y no se muestra el porcentaje en la pantalla. No hay salida de la señal del dispositivo; la señal del dispositivo se polariza; el VR máximo anti-interno o el VR externo retornan a cero. Comprobar la señal del regulador; verificar el VR máximo anti-interno o el VR externo
OUT La luz de posición de fase encendida indica que el dispositivo funciona normalmente. La posición de destello cero indica que el dispositivo funciona correctamente. El dispositivo carece de señal; la luz de entrada está encendida y la luz de salida está apagada; la luz salida está encendida y no hay salida de corriente. Inspeccionar la luz de entrada: la luz apagada indica que la señal del regulador o la placa PCB de conexión inversa tienen problemas. Cambiar o reparar la placa PCB.
FB El fusible se funde/ el indicador de fase de la fuente de alimentación se enciende (La luz encendida indica que el dispositivo funciona sin problemas) El fusible se funde; la corriente principal no transmite la energía; hay un desfase. Verificar la corriente principal o el fusible; cambiar el fusible; inspeccionar si hay cortocircuito o conexión a tierra; comprobar la corriente principal.
LB Desconexión de carga/cortocircuito de carga (La luz encendida indica que el regulador funciona anormalmente) Carga anormal
(Esta función es opcional)
Verificar si la carga presenta cortocircuito o conexión a tierra.
ER La luz indicadora de exceso de temperatura del SCR está encendida (La luz encendida indica que el regulador funciona anormalmente) El ventilador de enfriamiento SCE es defectuoso; la temperatura ambiental es demasiado alta; la ventilación es deficiente. Cambiar el ventilador o limpiar los residuos; mejorar las condiciones de ventilación.

Recomendaciones: 50% del voltaje de salida no puede ser controlado por el regulador: La falla del regulador trifásico (HHT4-4) es debida a la conexión entre la línea cero y el terminal de carga. Al usar el regulador trifásico de tres alambres (HHT4-4) se debe equilibrar la carga de salida, pues de lo contrario, el voltaje de salida será desigual. Se debe evitar tocar la placa lateral a alta temperatura.

Clion brinda a los clientes de todo el mundo una extensa gama de relés electromagnéticos, relés de estado sólido, reguladores de voltaje en estado sólido y mini interruptores de acción rápida, así como un sinnúmero de productos adicionales. Contamos con una completa selección de equipos de producción y líneas de montaje para fabricar dispositivos interruptores eléctricos de primera calidad con una infinidad de modelos para elegir.
