Aplacadora Bilateral CNC
CNC2X-2200-2S

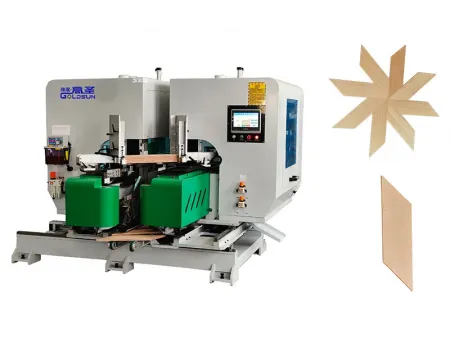

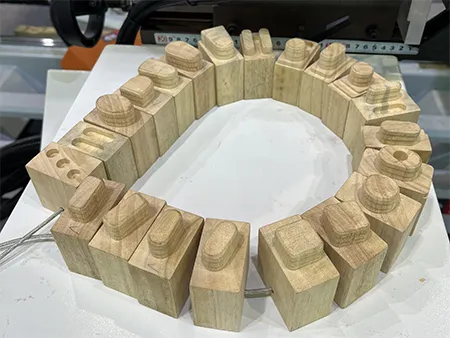

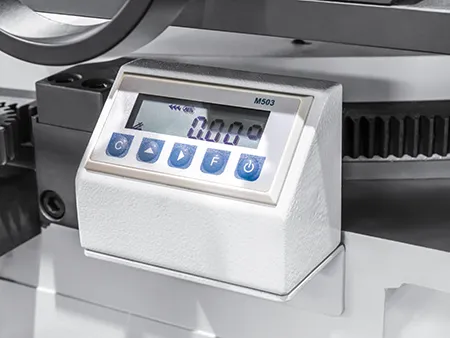

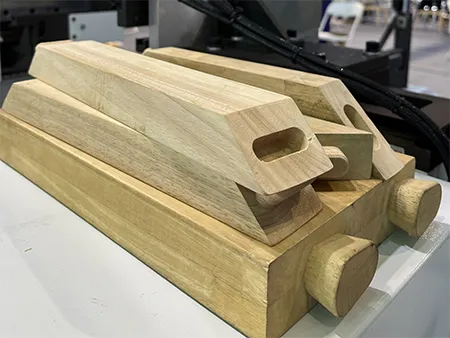

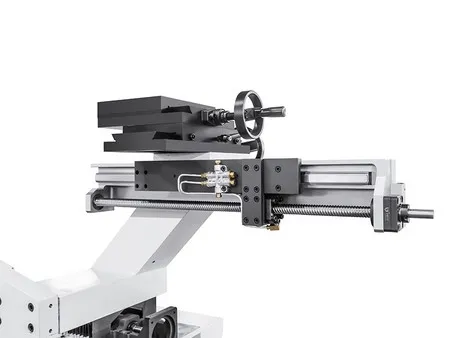

En la industria de la carpintería, la producción rápida y precisa de uniones de mortaja y espiga es esencial, especialmente en la fabricación de muebles de madera maciza como mesas y sillas. Esta mortajadora CNC de doble extremo optimiza el proceso al trabajar en ambos extremos de las piezas de manera simultánea. Su diseño versátil permite procesar piezas con dimensiones constantes o variables, lo que la convierte en una herramienta ideal para la producción a gran escala. Además, el sistema de alimentación y descarga automáticas minimiza la manipulación manual, mientras que la escala magnética y el tornillo servoaccionado aseguran una alineación precisa y resultados consistentes en cada etapa del proceso.

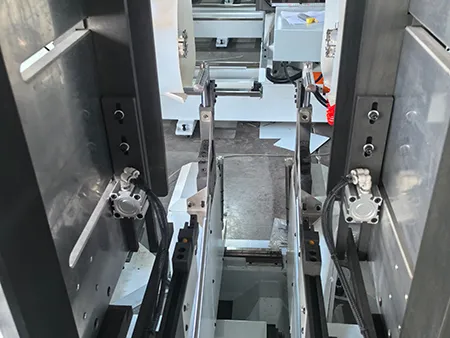

- Su diseño con alimentación y descarga automáticas facilita una producción continua, eliminando la necesidad de manipulación manual frecuente y ahorrando tiempo.
- Las mesas de trabajo duales de alta precisión permiten procesar ambos extremos al mismo tiempo, garantizando un ensamblaje perfecto con errores mínimos.

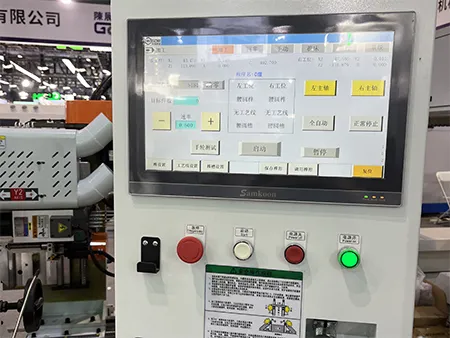

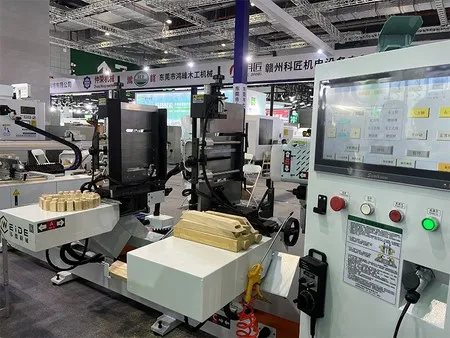

- Una interfaz intuitiva de pantalla táctil simplifica el uso de la máquina, permitiendo configurar diferentes diseños de juntas con rapidez y adaptarse fácilmente a los requerimientos de producción.
- La integración de ciclos automáticos de entrada y salida asegura un flujo de producción ininterrumpido, ideal para líneas de fabricación que buscan máxima eficiencia.
- Estructura mecánica sólida que soporta largas jornadas de trabajo, ofreciendo confiabilidad y estabilidad incluso en condiciones de uso intensivo.
| Tamaño de la pieza | 2200×230×80 mm |
| Longitud entre espigas | 110-2200 mm |
| Ancho de trabajo | 0-220 mm |
| Espesor de trabajo | 0-80 mm |
| Longitud de trabajo | 0-40 mm |

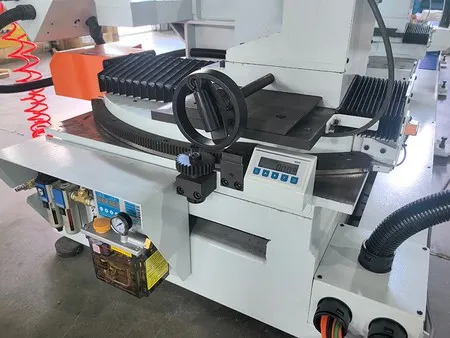

| Ángulo horizontal | -30°, 20° |
| Ángulo vertical | -13°, 45° |
| Presión de trabajo | 0.5-0.7 MPa |
| Voltaje | 380 V |

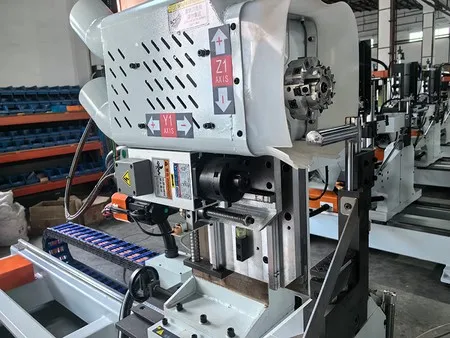

| Velocidad del husillo | 12000 r/min |
| Potencia total | 13.25 kW |
| Potencia del husillo | 3.7 kW × 2 |
| Potencia de motor eje A/B | 0.4 kW × 2 |
| Potencia de motor eje X1/X2 | 1.3 kW × 2 |
| Potencia de motor eje Z1/Z2 | 0.85 kW × 2 |
| Potencia de motor eje C | 0.75 kW × 1 |
| Dimensiones (L×A×A) | 4300×2000×1600 mm |
| Peso | 2000 kg |
Nota:
Al trabajar con un ángulo vertical de 45°, esta máquina CNC de doble extremo se adapta a diferentes espesores de material manteniendo altos niveles de precisión. Para piezas de 30 mm de grosor, la longitud procesada puede variar entre 430 mm como mínimo y 490 mm como máximo. Por otro lado, con materiales de 80 mm de espesor, la longitud máxima aumenta a 590 mm, mientras que la mínima se mantiene en 430 mm. Estas capacidades hacen que la máquina sea ideal para cumplir con una amplia variedad de demandas en líneas de producción, garantizando resultados fiables y uniformes en cada ciclo.
