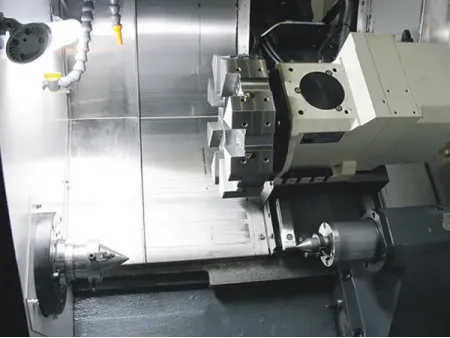

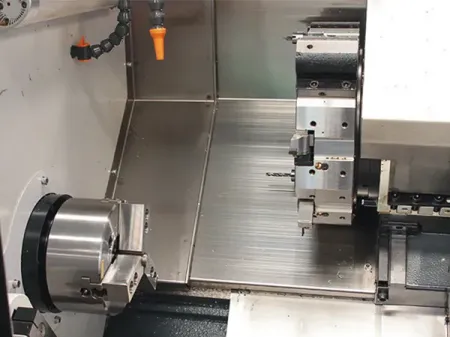

Torno CNC horizontal
Solicite un presupuesto
CK7112
Este torno CNC horizontal de dos ejes, de alta eficiencia y precisión, está diseñado con una estructura avanzada y un rendimiento de mecanizado estable. Ofrece una excelente precisión, una excelente relación calidad-precio y un manejo intuitivo. Realiza una amplia gama de tareas de mecanizado para componentes de discos y ejes, incluyendo torneado interior y exterior, torneado cónico, perfilado de arcos, roscado recto y cónico, ranurado, taladrado, ensanchamiento y escariado. Su precisión estable lo hace ideal para geometrías complejas y para lotes de producción pequeños y medianos que requieren un control dimensional constante.
Solicite una cotización
Características
- El diseño de bancada inclinada de 45° proporciona alta rigidez y una fuerte amortiguación de vibraciones. Esta disposición mejora la estabilidad mecánica y facilita el acceso de los operarios al área de mecanizado para la configuración y el mantenimiento.
- Las guías lineales de gran tamaño, tanto en los ejes longitudinal como transversal, proporcionan alta rigidez y un excelente rendimiento dinámico, garantizando precisión a largo plazo y un movimiento suave del eje.
- El husillo está accionado por un motor con control de velocidad continuo de 50 a 5000 r/min, lo que permite una amplia variedad de requisitos de mecanizado.
- El torno puede equiparse con sistemas CNC de GSK, Syntec o FANUC para adaptarse a diferentes necesidades de automatización o aplicación.
- La torreta hidráulica de 8 estaciones proporciona un indexado de herramientas rápido, rígido y fiable para el torneado multiproceso.
Especificaciones técnicas
| Rango de mecanizado | Máx. oscilación sobre la cubierta protectora (mm) | 400 |
| Máx. oscilación sobre el sillín o silla / saddle (mm) | 260 | |
| Diámetro máximo de mecanizado (piezas de eje) (mm) | 120 | |
| Diámetro máximo de mecanizado (piezas de disco) (mm) | 320 | |
| Diámetro mínimo de mecanizado (mm) | 7 | |
| Longitud máxima de mecanizado (mm) | 400 | |
| Husillo | Tipo de punta de husillo | A2-5 |
| Cono del husillo | Cono Morse #6 | |
| Diámetro del orificio pasante del husillo (mm) | 56 | |
| Diámetro del rodamiento del husillo delantero (mm) | 90 | |
| Rango de velocidad del husillo (r/min) | 50–5000 | |
| Contrapunto | Tipo de unidad | Hidráulico |
| Recorrido de la pluma (mm) | 80 | |
| Cono de pluma | Cono Morse #4 | |
| Ejes | Recorrido del eje X (mm) | 150 |
| Recorrido del eje Z (mm) | 400 | |
| Desplazamiento rápido del eje X (m/min) | 16 | |
| Desplazamiento rápido del eje Z (m/min) | 16 | |
| Motor de husillo | Par (N.m) | 35.8 |
| Potencia (kW) | 5.5/7.5 | |
| Motor del eje X | Par (N.m) | 7 |
| Potencia (kW) | 1.2 | |
| Motor del eje Z | Par (N.m) | 7 |
| Potencia (kW) | 1.2 | |
| Herramientas | Número de herramientas | 8 |
| Motor de la bomba de refrigerante | Potencia (kW) | 1.5 |
| Dimensiones generales (L×An×Al) (mm) | 2250×1550×1500 (con bandeja de viruta) | |
| Peso de la máquina (neto/bruto) (kg) | 2500/3000 | |
