Cable de CU / XLPE / STA / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV

Solicite un presupuesto

Nosotros: http://tongdacable.es/4-1-2-yjv62-single-core-cable.html

Los cables de un núcleo de media tensión son adecuados para instalaciones fijas en redes eléctricas, tuberías de cables exteriores o instaladas directamente a tierra. La estabilidad operacional es mejorada debido a que el factor de pérdida dieléctrica es extremadamente bajo, así como por las excelentes propiedades de aislamiento del XLPE y una unión firme con la pantalla del conductor y la pantalla aislante del material semi-conductor (que son extruidos en un solo proceso). Gracias a su excelencia, nuestros cables se utilizan ampliamente en subestaciones, plantas de energía y plantas industriales.

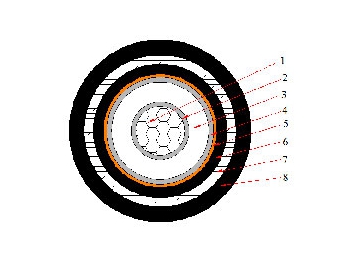

Estructura

1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta de cobre
6)Cubierta interna: Policloruro de vinilo (PVC)
7)Armadura: armadura de cinta de acero
8)Cubierta externa: Policloruro de vinilo (PVC)

Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).

Parámetros

Cable Eléctrico de un Núcleo - 6/10kV y 8.7/15kV

Número de núcleos y sección nominal	Espesor del aislamiento	Espesor de la cinta de acero	Espesor de la cubierta	Diámetro total aproximado		Peso aproximado	Resistencia máx. a corriente continua del conductor（20℃）	Capacidad Portadora de Corriente
(mm2)	(mm)	(mm)	(mm)	(mm)		(kg/km)	(Ω/km)	Al aire (A)	A tierra (A)
YJV62 (N2XSBY) - 6/10kV
1X16	3.4	0.2	1.8	21.7	723		1.15	97	105
1X25	3.4	0.2	1.8	22.7	844		0.727	125	135
1X35	3.4	0.2	1.8	23.7	968		0.524	150	165
1X50	3.4	0.2	1.8	25.0	1127		0.387	180	190
1X70	3.4	0.2	1.8	26.7	1377		0.268	220	240
1X95	3.4	0.2	1.9	28.5	1683		0.193	265	285
1X120	3.4	0.2	1.9	29.9	1955		0.153	310	320
1X150	3.4	0.2	2.0	31.6	2263		0.124	350	365
1X185	3.4	0.2	2.0	33.3	2661		0.0991	400	410
1X240	3.4	0.5	2.1	36.9	3607		0.0754	465	480
1X300	3.4	0.5	2.2	39.3	4263		0.0601	535	540
1X400	3.4	0.5	2.3	42.5	5168		0.0470	615	610
1X500	3.4	0.5	2.4	45.8	6333		0.0366	730	700
1X630	3.4	0.5	2.5	50.0	7823		0.0283	938	890
YJV62 (N2XSBY) - 8.7/15kV
1X25	4.5	0.2	1.8	24.9	954		0.727	125	135
1X35	4.5	0.2	1.8	25.9	1082		0.524	150	165
1X50	4.5	0.2	1.8	27.2	1245		0.387	180	190
1X70	4.5	0.2	1.9	29.1	1515		0.268	220	240
1X95	4.5	0.2	1.9	30.7	1814		0.193	265	285
1X120	4.5	0.2	2.0	32.3	2105		0.153	310	320
1X150	4.5	0.2	2.0	33.8	2405		0.124	350	365
1X185	4.5	0.5	2.1	36.9	3169		0.0991	400	410
1X240	4.5	0.5	2.2	39.3	3804		0.0754	465	480
1X300	4.5	0.5	2.3	41.7	4469		0.0601	535	540
1X400	4.5	0.5	2.4	45.1	5411		0.0470	615	610
1X500	4.5	0.5	2.5	48.2	6567		0.0366	730	700
1X630	4.5	0.5	2.6	52.4	8075		0.0283	938	890

Cable Eléctrico de un Núcleo - 12/20kV y 18/30kV

Número de núcleos y sección nominal	Espesor del aislamiento	Espesor de la cinta de acero	Espesor de la cubierta	Diámetro total aproximado		Peso aproximado	Resistencia máx. a corriente continua del conductor（20℃）	Capacidad Portadora de Corriente
(mm2)	(mm)	(mm)	(mm)	(mm)		(kg/km)	(Ω/km)	Al aire (A)	A tierra (A)
YJV62 (N2XSBY) - 12/20kV
1X35	5.5	0.2	1.9	27.6	1156		0.524	238	172
1X50	5.5	0.2	1.9	29.1	1318		0.387	286	203
1X70	5.5	0.2	2.0	30.7	1589		0.268	356	246
1X95	5.5	0.2	2.0	32.6	1904		0.193	434	293
1X120	5.5	0.2	2.1	33.9	2189		0.153	500	332
1X150	5.5	0.5	2.2	36.7	2851		0.124	559	366
1X185	5.5	0.5	2.2	38.5	3280		0.0991	637	410
1X240	5.5	0.5	2.3	41.7	3944		0.0754	745	470
1X300	5.5	0.5	2.3	44.2	4630		0.0601	846	524
1X400	5.5	0.5	2.5	47.3	5556		0.0470	938	572
1X500	5.5	0.5	2.6	50.2	6750		0.0366	1056	632
YJV62 (N2XSBY) - 18/30kV
1X35	8.0	0.2	2.0	33.54	1512		0.524	150	120
1X50	8.0	0.5	2.1	36.01	2021		0.387	180	140
1X70	8.0	0.5	2.2	37.91	2329		0.268	223	170
1X95	8.0	0.5	2.2	39.72	2679		0.193	265	200
1X120	8.0	0.5	2.3	41.12	2992		0.153	310	230
1X150	8.0	0.5	2.3	42.62	3340		0.124	350	255
1X185	8.0	0.5	2.4	44.43	3787		0.0991	400	290
1X240	8.0	0.5	2.5	47.29	4499		0.0754	465	335
1X300	8.0	0.5	2.5	49.72	5210		0.0601	535	375
1X400	8.0	0.5	2.7	52.77	6167		0.0470	615	430
1X500	8.0	0.5	2.8	56.26	7396		0.0366	695	538
