Cable de CU / XLPE / STA / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV
Los cables de tres núcleos de media tensión son adecuados para redes eléctricas, instalaciones fijas al aire libre, en tuberías de cables o directamente en a tierra. Gracias a los muy bajos factores de pérdida dieléctrica, las excelentes propiedades de aislamiento del polietileno reticulado XLPE y su fuerte unión con la pantalla aislante de los conductores y materiales semiconductores aislantes (extrusión primaria), mejoran en gran medida la estabilidad operativa del cable. Gracias a eso, nuestros cables se pueden utilizan en en subestaciones, plantas eléctricas y plantas industriales.

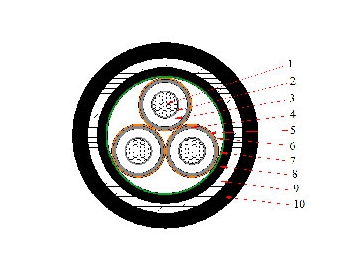

Estructura1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta de cobre
6)Relleno: Material no higroscópico
7)Cinta Adhesiva: Material no higroscópico
8)Cubierta interna: Policloruro de vinilo (PVC)
9)Armadura: Cinta de acero
10)Cubierta externa: Policloruro de vinilo (PVC)
Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).
Parámetros
Cable Eléctrico de Tres Núcleos - 6/10kV y 8.7/15kV| Número de núcleos y sección nominal | Espesor del aislamiento | Espesor de la cinta de acero | Espesor de la cubierta | Diámetro total aproximado | Peso aproximado | Resistencia máx. a corriente continua del conductor（20℃） | Capacidad Portadora de Corriente | ||
| (mm2) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | Al aire (A) | A tierra (A) | |
| YJV22 (N2XSEBY) - 6/10kV | |||||||||
| 3X25 | 3.4 | 0.5 | 2.3 | 43.1 | 2803 | 0.727 | 120 | 135 | |
| 3X35 | 3.4 | 0.5 | 2.4 | 45.5 | 3229 | 0.524 | 145 | 165 | |
| 3X50 | 3.4 | 0.5 | 2.5 | 48.5 | 3773 | 0.387 | 170 | 190 | |
| 3X70 | 3.4 | 0.5 | 2.6 | 52.3 | 4612 | 0.268 | 210 | 240 | |
| 3X95 | 3.4 | 0.5 | 2.7 | 56.0 | 5582 | 0.193 | 265 | 285 | |
| 3X120 | 3.4 | 0.5 | 2.9 | 59.4 | 6513 | 0.153 | 300 | 320 | |
| 3X150 | 3.4 | 0.5 | 3.0 | 62.9 | 7494 | 0.124 | 340 | 365 | |
| 3X185 | 3.4 | 0.5 | 3.1 | 66.7 | 8802 | 0.0991 | 390 | 410 | |
| 3X240 | 3.4 | 0.5 | 3.3 | 71.9 | 10742 | 0.0754 | 455 | 480 | |
| 3X300 | 3.4 | 0.5 | 3.4 | 76.8 | 12747 | 0.0601 | 520 | 540 | |
| 3X400 | 3.4 | 0.8 | 3.7 | 84.5 | 16436 | 0.0470 | 600 | 610 | |
| YJV22 (N2XSEBY) - 8.7/15kV | |||||||||
| 3X25 | 4.5 | 0.5 | 2.5 | 49.6 | 3297 | 0.727 | 125 | 135 | |
| 3X35 | 4.5 | 0.5 | 2.6 | 52.0 | 3743 | 0.524 | 150 | 165 | |
| 3X50 | 4.5 | 0.5 | 2.7 | 55.2 | 4338 | 0.387 | 180 | 190 | |
| 3X70 | 4.5 | 0.5 | 2.8 | 59.1 | 5211 | 0.268 | 220 | 240 | |
| 3X95 | 4.5 | 0.5 | 2.9 | 62.9 | 6243 | 0.193 | 265 | 285 | |
| 3X120 | 4.5 | 0.5 | 3.0 | 66.4 | 7209 | 0.153 | 310 | 320 | |
| 3X150 | 4.5 | 0.5 | 3.1 | 69.8 | 8221 | 0.124 | 350 | 365 | |
| 3X185 | 4.5 | 0.5 | 3.3 | 74.1 | 9634 | 0.0991 | 400 | 410 | |
| 3X240 | 4.5 | 0.5 | 3.4 | 79.2 | 11629 | 0.0754 | 465 | 480 | |
| 3X300 | 4.5 | 0.8 | 3.6 | 85.8 | 14591 | 0.0601 | 535 | 540 | |
| 3X400 | 4.5 | 0.8 | 3.9 | 93.1 | 17645 | 0.0470 | 615 | 610 | |
| Número de núcleos y sección nominal | Espesor del aislamiento | Espesor de la cinta de acero | Espesor de la cubierta | Diámetro total aproximado | Peso aproximado | Resistencia máx. a corriente continua del conductor（20℃） | Capacidad Portadora de Corriente | ||
| (mm2) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | Al aire (A) | A tierra (A) | |
| YJV22 (N2XSEBY) - 12/20kV | |||||||||
| 3X35 | 5.5 | 0.5 | 2.8 | 57.1 | 4102 | 0.524 | 150 | 160 | |
| 3X50 | 5.5 | 0.5 | 2.9 | 59.7 | 4658 | 0.387 | 180 | 190 | |
| 3X70 | 5.5 | 0.5 | 3.0 | 64.0 | 5566 | 0.268 | 220 | 235 | |
| 3X95 | 5.5 | 0.5 | 3.1 | 68.0 | 6623 | 0.193 | 265 | 285 | |
| 3X120 | 5.5 | 0.5 | 3.3 | 71.2 | 7602 | 0.153 | 310 | 320 | |
| 3X150 | 5.5 | 0.5 | 3.4 | 74.6 | 8692 | 0.124 | 350 | 365 | |
| 3X185 | 5.5 | 0.5 | 3.5 | 78.6 | 10045 | 0.0991 | 400 | 410 | |
| 3X240 | 5.5 | 0.8 | 3.7 | 85.6 | 12911 | 0.0754 | 465 | 475 | |
| 3X300 | 5.5 | 0.8 | 3.9 | 90.4 | 15196 | 0.0601 | 535 | 535 | |
| 3X400 | 5.5 | 0.8 | 4.1 | 97.4 | 18181 | 0.0470 | 615 | 605 | |
| YJV22 (N2XSEBY) - 18/30kV | |||||||||
| 3X35 | 8.0 | 0.5 | 3.2 | 69.1 | 5271 | 0.524 | 172 | 154 | |
| 3X50 | 8.0 | 0.5 | 3.3 | 71.8 | 5867 | 0.387 | 205 | 181 | |
| 3X70 | 8.0 | 0.5 | 3.4 | 76.0 | 6836 | 0.268 | 253 | 220 | |
| 3X95 | 8.0 | 0.8 | 3.6 | 81.3 | 8736 | 0.193 | 307 | 263 | |
| 3X120 | 8.0 | 0.8 | 3.7 | 84.5 | 9792 | 0.153 | 352 | 298 | |
| 3X150 | 8.0 | 0.8 | 3.8 | 87.9 | 10964 | 0.124 | 397 | 332 | |
| 3X185 | 8.0 | 0.8 | 3.9 | 91.9 | 12416 | 0.0991 | 453 | 374 | |
| 3X240 | 8.0 | 0.8 | 4.1 | 97.6 | 14595 | 0.0754 | 529 | 431 | |
| 3X300 | 8.0 | 0.8 | 4.2 | 102.9 | 16978 | 0.0601 | 599 | 482 | |
| 3X400 | 8.0 | 0.8 | 4.5 | 109.4 | 20038 | 0.0470 | 683 | 541 | |
