Cable de AL / XLPE / STA / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV

Solicite un presupuesto

Nosotros: http://tongdacable.es/4-2-2-yjlv62-single-core-cable.html

Los cables de un núcleo de media tensión son adecuados para instalaciones fijas en redes eléctricas, tuberías de cables exteriores o instaladas directamente a tierra. La estabilidad operacional es mejorada debido a que el factor de pérdida dieléctrica es extremadamente bajo, así como por las excelentes propiedades de aislamiento del XLPE y una unión firme con la pantalla del conductor y la pantalla aislante del material semi-conductor (que son extruidos en un solo proceso). Gracias a su excelencia, nuestros cables se utilizan ampliamente en subestaciones, plantas de energía y plantas industriales.

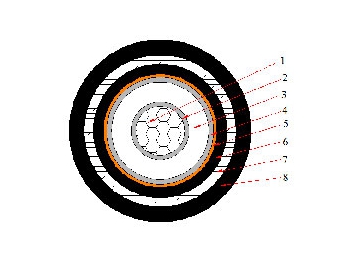

Estructura

1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta de cobre
6)Cubierta interna: Policloruro de vinilo (PVC)
7)Armadura: Armadura de cinta de acero
8)Cubierta externa: Policloruro de vinilo (PVC)

Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).

Parámetros

Cable Eléctrico de un Núcleo- 6/10kV y 8.7/15kV

Número de núcleos y sección nominal	Espesor del aislamiento		Espesor de la cinta de acero	Espesor de la cubierta	Diámetro total aproximado	Peso aproximado	Resistencia máx. a corriente continua del conductor（20℃）	Capacidad Portadora de Corriente
(mm2)	(mm)		(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Al aire (A)	A tierra (A)
YJLV62 (NA2XSBY)- 6/10kV
1X16		3.4	0.2	1.8	21.7	627	1.91	75	70
1X25		3.4	0.2	1.8	22.7	692	1.20	100	105
1X35		3.4	0.2	1.8	23.7	758	0.868	115	125
1X50		3.4	0.2	1.8	25.0	842	0.641	140	150
1X70		3.4	0.2	1.8	26.7	966	0.443	170	185
1X95		3.4	0.2	1.9	28.5	1112	0.320	205	220
1X120		3.4	0.2	1.9	29.9	1234	0.253	240	250
1X150		3.4	0.2	2.0	31.6	1380	0.206	270	280
1X185		3.4	0.2	2.0	33.3	1550	0.164	310	320
1X240		3.4	0.5	2.1	36.9	2151	0.125	360	375
1X300		3.4	0.5	2.2	39.3	2442	0.100	420	425
1X400		3.4	0.5	2.3	42.5	2840	0.0778	485	485
1X500		3.4	0.5	2.4	45.8	3331	0.0605	620	540
1X630		3.4	0.5	2.5	50.0	3957	0.0469	730	700
YJLV62 (NA2XSBY)- 8.7/15kV
1X25		4.5	0.2	1.8	24.9	802	1.20	100	105
1X35		4.5	0.2	1.8	25.9	871	0.868	115	125
1X50		4.5	0.2	1.8	27.2	960	0.641	140	150
1X70		4.5	0.2	1.9	29.1	1102	0.443	170	185
1X95		4.5	0.2	1.9	30.7	1242	0.320	205	220
1X120		4.5	0.2	2.0	32.3	1383	0.253	240	250
1X150		4.5	0.2	2.0	33.8	1521	0.206	270	280
1X185		4.5	0.5	2.1	36.9	2056	0.164	310	320
1X240		4.5	0.5	2.2	39.3	2346	0.125	360	375
1X300		4.5	0.5	2.3	41.7	2646	0.100	420	425
1X400		4.5	0.5	2.4	45.1	3079	0.0778	485	485
1X500		4.5	0.5	2.5	48.2	3560	0.0605	620	540
1X630		4.5	0.5	2.6	52.4	4202	0.0469	730	700

Cable Eléctrico de un Núcleo- 12/20kV y 18/30kV

Número de núcleos y sección nominal	Espesor del aislamiento		Espesor de la cinta de acero	Espesor de la cubierta	Diámetro total aproximado	Peso aproximado	Resistencia máx. a corriente continua del conductor（20℃）	Capacidad Portadora de Corriente
(mm2)	(mm)		(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	Al aire (A)	A tierra (A)
YJLV62 (NA2XSBY)- 12/20kV
1X35		5.5	0.2	1.9	27.6	944	0.868	185	134
1X50		5.5	0.2	1.9	29.1	1033	0.641	222	157
1X70		5.5	0.2	2.0	30.7	1178	0.443	278	192
1X95		5.5	0.2	2.0	32.6	1334	0.320	338	229
1X120		5.5	0.2	2.1	33.9	1467	0.253	391	260
1X150		5.5	0.5	2.2	36.7	1946	0.206	440	288
1X185		5.5	0.5	2.2	38.5	2150	0.164	504	324
1X240		5.5	0.5	2.3	41.7	2459	0.125	593	373
1X300		5.5	0.5	2.3	44.2	2767	0.100	677	419
1X400		5.5	0.5	2.5	47.3	3184	0.0778	769	466
1X500		5.5	0.5	2.6	50.2	3695	0.0605	856	558
YJLV62 (NA2XSBY)- 18/30kV
1X35		8.0	0.2	2.0	33.54	1301	0.868	115	125
1X50		8.0	0.5	2.1	36.01	1736	0.641	140	145
1X70		8.0	0.5	2.2	37.91	1918	0.443	170	180
1X95		8.0	0.5	2.2	39.72	2109	0.320	205	215
1X120		8.0	0.5	2.3	41.12	2270	0.253	240	245
1X150		8.0	0.5	2.3	42.62	2445	0.206	270	275
1X185		8.0	0.5	2.4	44.43	2656	0.164	310	310
1X240		8.0	0.5	2.5	47.29	3015	0.125	360	360
1X300		8.0	0.5	2.5	49.72	3347	0.100	420	410
1X400		8.0	0.5	2.7	52.77	3795	0.0778	485	465
1X500		8.0	0.5	2.8	56.26	4341	0.0605	565	530
