Cable de AL / XLPE / SWA / PVC, 6/10kV 8.7/15kV 12/20kV 18/30kV
Los cables de un núcleo de media tensión son adecuados para instalaciones fijas en redes eléctricas, tuberías de cables exteriores o instaladas directamente a tierra. La estabilidad operacional es mejorada debido a que el factor de pérdida dieléctrica es extremadamente bajo, así como por las excelentes propiedades de aislamiento del XLPE y una unión firme con la pantalla del conductor y la pantalla aislante del material semi-conductor (que son extruidos en un solo proceso). Gracias a su excelencia, nuestros cables se utilizan ampliamente en subestaciones, plantas de energía y plantas industriales.

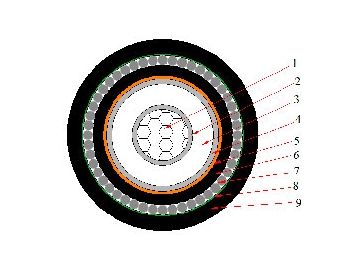

Estructura1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta de cobre
6)Cubierta interna: Policloruro de vinilo (PVC)
7)Armadura: Armadura de alambre de metal o no metálica
8)Cinta adhesiva: Material no higroscópico
9)Cubierta externa: Policloruro de vinilo (PVC)
Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).
Parámetros
Cable Eléctrico de un Núcleo- 6/10kV y 8.7/15kV| Número de núcleos y sección nominal | Espesor del aislamiento | Diámetro del alambre de acero | Espesor de la cubierta | Diámetro total aproximado | Peso aproximado | Resistencia máx. a corriente continua del conductor（20℃） | Capacidad Portadora de Corriente | ||
| (mm2) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | Al aire (A) | A tierra (A) | |
| YJLV72 (NA2XSRY) - 6/10kV | |||||||||
| 1X16 | 3.4 | 1.6 | 1.8 | 24.9 | 1105 | 1.91 | 60 | 81 | |
| 1X25 | 3.4 | 1.6 | 1.8 | 25.9 | 1196 | 1.20 | 91 | 102 | |
| 1X35 | 3.4 | 1.6 | 1.8 | 26.9 | 1289 | 0.868 | 112 | 123 | |
| 1X50 | 3.4 | 1.6 | 1.8 | 28.2 | 1398 | 0.641 | 133 | 147 | |
| 1X70 | 3.4 | 1.6 | 1.9 | 30.1 | 1574 | 0.443 | 168 | 182 | |
| 1X95 | 3.4 | 1.6 | 1.9 | 31.7 | 1748 | 0.320 | 207 | 221 | |
| 1X120 | 3.4 | 2.0 | 2.0 | 34.1 | 2130 | 0.253 | 238 | 252 | |
| 1X150 | 3.4 | 2.0 | 2.1 | 35.8 | 2347 | 0.206 | 270 | 284 | |
| 1X185 | 3.4 | 2.0 | 2.1 | 37.5 | 2558 | 0.164 | 308 | 319 | |
| 1X240 | 3.4 | 2.0 | 2.2 | 39.9 | 2907 | 0.125 | 371 | 375 | |
| 1X300 | 3.4 | 2.0 | 2.2 | 42.1 | 3222 | 0.100 | 424 | 424 | |
| 1X400 | 3.4 | 2.5 | 2.4 | 46.7 | 4119 | 0.0778 | 501 | 494 | |
| 1X500 | 3.4 | 2.5 | 2.5 | 49.8 | 4664 | 0.0605 | 585 | 564 | |
| 1X630 | 3.4 | 2.5 | 2.6 | 54.0 | 5429 | 0.0469 | 651 | 644 | |
| YJLV72 (NA2XSRY) - 8.7/15kV | |||||||||
| 1X25 | 4.5 | 1.6 | 1.8 | 28.1 | 1359 | 1.20 | 91 | 102 | |
| 1X35 | 4.5 | 1.6 | 1.9 | 29.3 | 1468 | 0.868 | 112 | 123 | |
| 1X50 | 4.5 | 1.6 | 1.9 | 30.6 | 1582 | 0.641 | 133 | 147 | |
| 1X70 | 4.5 | 1.6 | 1.9 | 32.3 | 1751 | 0.443 | 168 | 182 | |
| 1X95 | 4.5 | 2.0 | 2.0 | 34.9 | 2185 | 0.320 | 207 | 221 | |
| 1X120 | 4.5 | 2.0 | 2.1 | 36.5 | 2372 | 0.253 | 238 | 252 | |
| 1X150 | 4.5 | 2.0 | 2.1 | 38.0 | 2552 | 0.206 | 270 | 284 | |
| 1X185 | 4.5 | 2.0 | 2.2 | 39.9 | 2813 | 0.164 | 308 | 319 | |
| 1X240 | 4.5 | 2.0 | 2.3 | 42.3 | 3145 | 0.125 | 371 | 375 | |
| 1X300 | 4.5 | 2.0 | 2.3 | 44.5 | 3469 | 0.100 | 424 | 424 | |
| 1X400 | 4.5 | 2.5 | 2.5 | 49.1 | 4384 | 0.0778 | 501 | 494 | |
| 1X500 | 4.5 | 2.5 | 2.6 | 52.2 | 4981 | 0.0605 | 585 | 564 | |
| 1X630 | 4.5 | 2.5 | 2.7 | 56.4 | 5763 | 0.0469 | 651 | 644 | |
| Número de núcleos y sección nominal | Espesor del aislamiento | Diámetro del alambre de acero | Espesor de la cubierta | Diámetro total aproximado | Peso aproximado | Resistencia máx. a corriente continua del conductor（20℃） | Capacidad Portadora de Corriente | ||
| (mm2) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | Al aire (A) | A tierra (A) | |
| YJLV72 (NA2XSRY) - 12/20kV | |||||||||
| 1X35 | 5.5 | 1.6 | 1.9 | 30.9 | 1671 | 0.868 | 185 | 134 | |
| 1X50 | 5.5 | 1.6 | 2.0 | 32.0 | 1811 | 0.641 | 222 | 157 | |
| 1X70 | 5.5 | 2.0 | 2.1 | 34.9 | 2201 | 0.443 | 278 | 192 | |
| 1X95 | 5.5 | 2.0 | 2.1 | 36.7 | 2426 | 0.320 | 338 | 229 | |
| 1X120 | 5.5 | 2.0 | 2.2 | 38.2 | 2602 | 0.253 | 391 | 260 | |
| 1X150 | 5.5 | 2.0 | 2.2 | 39.8 | 2818 | 0.206 | 440 | 288 | |
| 1X185 | 5.5 | 2.0 | 2.3 | 41.6 | 3074 | 0.164 | 504 | 324 | |
| 1X240 | 5.5 | 2.0 | 2.4 | 44.3 | 3401 | 0.125 | 593 | 373 | |
| 1X300 | 5.5 | 2.5 | 2.5 | 47.8 | 4188 | 0.100 | 677 | 419 | |
| 1X400 | 5.5 | 2.5 | 2.6 | 50.8 | 4780 | 0.0778 | 769 | 466 | |
| 1X500 | 5.5 | 2.5 | 2.7 | 54.3 | 5484 | 0.0605 | 856 | 558 | |
| YJLV72 (NA2XSRY) - 18/30kV | |||||||||
| 1X35 | 8.0 | 2.0 | 2.1 | 37.3 | 2434 | 0.868 | 120 | 87 | |
| 1X50 | 8.0 | 2.0 | 2.2 | 38.5 | 2549 | 0.641 | 144 | 102 | |
| 1X70 | 8.0 | 2.0 | 2.2 | 40.4 | 2788 | 0.443 | 181 | 125 | |
| 1X95 | 8.0 | 2.0 | 2.3 | 42.3 | 3040 | 0.320 | 220 | 149 | |
| 1X120 | 8.0 | 2.0 | 2.4 | 43.8 | 3239 | 0.253 | 254 | 169 | |
| 1X150 | 8.0 | 2.0 | 2.4 | 46.4 | 3869 | 0.206 | 286 | 187 | |
| 1X185 | 8.0 | 2.5 | 2.5 | 48.3 | 4156 | 0.164 | 328 | 211 | |
| 1X240 | 8.0 | 2.5 | 2.6 | 50.9 | 4580 | 0.125 | 385 | 242 | |
| 1X300 | 8.0 | 2.5 | 2.6 | 53.3 | 5004 | 0.100 | 440 | 272 | |
| 1X400 | 8.0 | 2.5 | 2.8 | 56.4 | 5536 | 0.0778 | 500 | 303 | |
| 1X500 | 8.0 | 2.5 | 2.9 | 59.9 | 6222 | 0.0605 | 567 | 372 | |
