Prensa hidráulica de alta velocidad de marco-C con control HMI

Solicite un presupuesto

Nosotros: http://accurlcnc.es/4-1-c-frame-high-speed-hydraulic-press-with-hmi-control.html

Características

El marco C tiene una rigidez excelente. Cada prensa está diseñada a través del Análisis estructural de elementos finitos y optimización para garantizar mucha fuerza y rigidez.
El cilindro principal está especialmente diseñado para alta velocidad, el motor utiliza menos energía, alta velocidad ascendente y descendente, y tiene un aumento de eficiencia ( esa tecnología es de Taiwán)
El marco C está hecho de acero de aleación de alta resistencia con una superficie cromada dura que cuenta con una buena resistencia al desgaste
Las partes hidráulicas y eléctricas principales adoptan componentes de marca de Japón, Francia, Alemania y Taiwán, por lo que la máquina tiene un funcionamiento confiable.
Tiene un control integrado Mitsubishi PLC Pantalla táctil (HMI). Hay tres modos de funcionamiento: ajustable, manual y semiautomático
Está diseñada con una velocidad de dibujo ajustable, la máquina se puede utilizar para la metalurgia y embutición.
La prensa cumple con los requisitos de seguridad CE
El deslizamiento tiene una eficiencia de alta velocidad y alta productividad.

Sistema de seguridad

Reja protectora y enclavamiento de protección para garantizar la seguridad del funcionamiento. Tiene un interruptor de pedal de una sola mano movible.

Todo el equipo es seguro (de acuerdo a EN292:1994, EN60204:1994 y NR12) y tiene una seguridad nivel 4

Bloque de válvula de seguridad hidráulica intrínseca con un control redundante y un monitoreo dinámico llevado a cabo por una interfaz de seguridad

Protección del lado derecho: puerta vertical, accionamiento neumático, hecho de marco de aluminio y placas transparentes de policarbonato

Aplicación

La prensa profunda se utiliza en técnicas de producción como embutición, estampación, recorte, doblado, rebordeado de lamina de metal.
Se utiliza particularmente en las siguientes industrias:

Industria del automóvil: anillo de acero, carrocería del vehículo, chasis, caja del eje, tanque de combustible, puerta y más.

Industria de electrodomésticos: componentes para aire acondicionado, refrigerador, lavarropas, cocina eléctrica, etc.

Industria de utensilios de cocina: utensilios de acero inoxidable, cilindro GLP, pileta de acero inoxidable, banco de cocina, etc.

Utensilios de cocina de aluminio

Estiramiento y doblado de placa de acero

Función de control

Botón de acción de dos manos Botón de emergencia categoría 4

Panel de control con accionamiento manual para cambiar y configurar herramientas

Configuración de curso para sensores inductivos con ajuste

Se puede vigilar el proceso de trabajo de la prensa

Limitación de carrera de trabajo para operaciones particulares.

Cuenta con una acción triple superior (active y pasiva)

Dibujo desde el fondo

Cortina de luz, rejilla de protección y bloque supervisado (de acuerdo a las regulaciones locales)

Equipo estándar

Delta HMI (Interfaz de usuario)

PLC (Controlador lógico programable)

Transductor de posición gobernante (HMI ajustable);

Hidráulica Bosch-Rexroth de Alemania

Telemecanique/Schneider Electrics

Protección de sobrecarga eléctrica y hidráulica

Sistema de enfriamiento de aire forzado

Protección de cortina óptica de seguridad

Protección de barrera lateral de metal

Opcional

Carro de cambio

Molde de sujeción hidráulica

Máquina de enfriamiento de aceite

Cortina de luz de seguridad

Transductor de presión (HMI ajustable);

Dispositivo de amortiguación para prevenir golpes durante el estampado

Sellado de amortiguadores a prueba de golpes durante el estampado.

Diseño a pedido

Especificaciones técnicas

Modelo					HPP-40	HPP-63	HPP-80	HPP1-100	HPP-100A	HPP-160
Capacidad				kN	400	630	800	1000	1000	1600
Fuerza de retorno				kN	80	69	115	135	135	210
Capacidad de la almohadilla hidráulica				mm	25	25	25,5	25	25	26
Deslizamiento				mm	400	500	500	500	500	560
Profundidad de entrada				kN	280	320	320	380	500	400
Altura de cierre		Enderezamiento		mm	600	700	700	700	750	900
Altura de cierre		Prensado		mm	800	1000	1000	1000	1100	1120
Velocidad de deslizamiento		Fuerza de empuje		mm/s	110	130	70	75	75	75
		Prensado		mm/s	9-22	6-14	8-18	7-15	7-15	7-15
		Retorno		mm/s	110	125	100	90	90	110
Cabezal		LR	Enderezamiento	mm	1100	1200	1200	1400	2000	1600
		LR	Prensado	mm	620	720	720	850	1000	1000
		FB		mm	520	600	600	720	800	720
Deslizamiento		LR		mm	560	620	700	700	700	700
Deslizamiento		FB		mm	420	460	500	500	500	500
Altura del cabezal sobre el suelo				mm	720	750	780	820	820	600
Apertura del cabezal				mm	φ120	φ150	φ180	φ200	φ200	/
Tamaño del contorno	LR		Enderezamiento	mm	1250	1280	1350	1400	2000	1600
	LR		Prensado	mm	1250	1280	1350	1400	1400	1600
	FB			mm	1300	1450	1550	1900	2250	2300
	Por encima del suelo		Enderezamiento	mm	2600	2750	2860	2920	3020	3200
	Por encima del suelo		Prensado	mm	2800	3050	3160	3220	3370	3350
	Debajo del suelo			mm	/	/	/	/	/	/
Potencia del motor principal				kW	5,5	5,5	7,5	7,5	7,5	15
Peso		Enderezamiento		kg	2800	4200	5300	6400	7400	11000
Peso		Prensado		kg	3000	4500	5500	6800	7800	12000

Lista de configuración

No.	Objeto	MAKE estándar	MAKE alto estándar
1	PLC (controlador lógico programable)	Mitsubishi	Siemens
2	Motor	WanNan/Primera marca de China	Siemens / Rexroth
3	Bomba	Anson/Taiwán, Yuken/Japón	Siemens / Rexroth
4	Servo bomba	DAIKIN/Japón	DAIKIN/Japón
5	Válvula direccional	Yuken/Japón	Atos/Italia, Rexroth
6	Válvula proporcional	Yuken/Japón	Atos/Italia, Rexroth
7	Válvula de cartucho	Jeou Gang/Taiwán, SUN/EEUU	SUN, Atos, Rexroth
8	Válvula de retroalimentación	TAI COLN/Taiwán	Atos/Italia, Rexroth
9	Unidades eléctricas	Schneider/Francia	Schneider/Francia
10	Cortina óptica	LNTECH con CE Mark	LNTECH con CE Mark
11	Pantalla táctil(HMI)9	Weinview/Taiwán	Siemens
12	Manómetro	SKON/Taiwán	S KON/Taiwan
13	Distribuidor hidráulico	HECHO EN TAIWAN	HECHO EN TAIWAN
No se utilizan productos de menor calidad en ACCURL Presses.

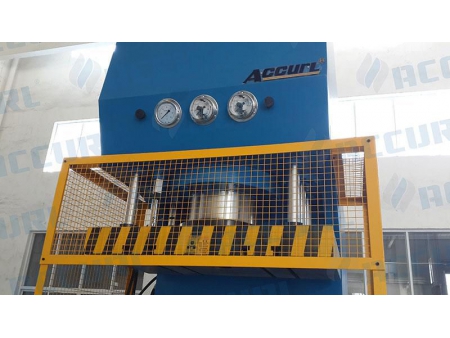

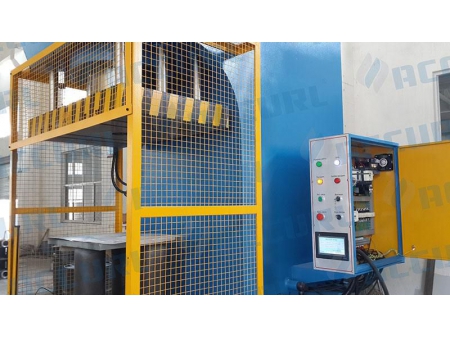

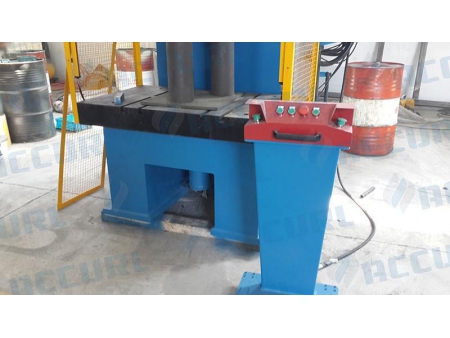

Imágenes en detalles
