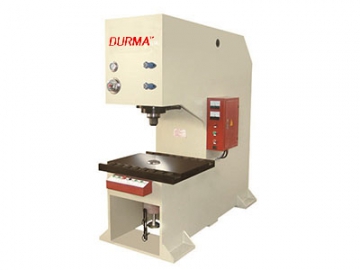

Prensa Hidráulica con Marco Tipo C, Y32; Prensa Plegadora de Una Columna

Prensa Hidráulica con Marco Tipo C, Y32; Prensa Plegadora de Una Columna
Prensa Hidráulica con Marco Tipo C, Y32; Prensa Plegadora de Una Columna
Prensa Hidráulica con Marco Tipo C, Y32; Prensa Plegadora de Una Columna
Solicite un presupuesto
Sitio web:
  • Parámetros Principales
    1. Controlador: OMRON PLC (Pantalla Táctil)
    2. Motor principal: Siemens-Alemania
    3. Sistema hidráulico: Bosch Rexroth-Alemania
    4. Junta Tórica: NOK – Japón

Especificaciones Técnicas:

Y41 Unidad Y41-20T Y41-30T Y41-40T Y41-60T Y41-80T Y41-100T
Fuerza nominal KN 200 300 400 600 800 1000
Cojín Hidráulico Capacidad KN 800 100 120 150 350 400
(Opcional) Recorrido mm 120 120 120 140 150 150
Presión máxima Map 12.8 16 22.2 24.3 25.8 25.8
Altura máx de apertura mm 500 550 600 630 720 800
Recorrido de la corredera mm 350 350 400 500 500 500
Precisión de rango de error entre mesas de trabajo mm ±0.01
Velocidad de deslizamiento Velocidad de retorno mm/sec 70 75 70 80 80 80
Velocidad de funcionamiento mm/sec 5~8 10~15 4~8 8~10 4~6 8~12
Velocidad de avance mm/sec 55 50 55 65 60 65
Profundidad de garganta mm 280 300 320 350 350 350
Dimensiones de la meza de trabajo Frente - posterior mm 500 500 550 620 650 650
Izquierda - derecha mm 600 600 700 700 700 800
Dimensiones de la mesa de trabajo Frente - posterior mm 350 350 380 450 450 480
Izquierda - derecha mm 450 450 500 500 550 600
Altura de la mesa de trabajo mm 710 710 710 720 730 730
Diámetro de la apertura de la mesa de trabajo mm Φ100 Φ100 Φ100 Φ140 Φ150 Φ150
Diámetro del cilindro hidráulico mm Φ125 Φ140 Φ150 Φ180 Φ200 Φ250
Potencia del motor Kw 4 4 5.5 7.5 7.5 7.5
Dimensión total Izquierda - derecha mm 1050 1100 1250 1450 1500 1550
Frente - posterior mm 650 650 780 800 950 1050
Altura mm 2100 2150 2300 2500 2560 2800
Peso de la máquina Kgs 1700 2200 3100 4600 5300 6800

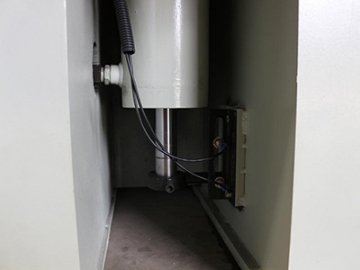

Detalles:

Características:

  • Diseño computarizado optimizado: Estructura en forma de C, con una sola columna, diseño simple pero con buena rigidez.
  • Marco de acero soldado, que ha pasado por tratamiento de templado, alivio de tensiones por vibración (VSR), etc para aliviar la tensión interna.
  • Válvula de inserción bidireccional con sistema de control hidráulico incorporado: vida útil prolongada, fiable, bajo impacto hidráulico, además reduce los puntos de fuga de las tuberías.
  • Sistema hidráulico equipado con sistema de pre alivio de presión, bajo impacto hidráulico.
  • Sistema de control eléctrico separado: confiable, y de fácil mantenimiento

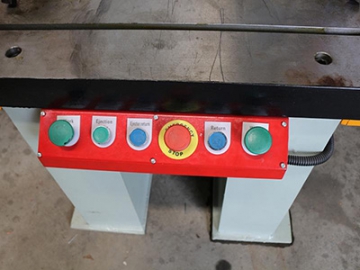

  • Botón de control centralizado: ajuste manual o semi-automático.
  • Presión de trabajo de la corredera, velocidad de ralentí, y recorrido de baja presión que es ajustable según los diversos requerimientos de tecnología.

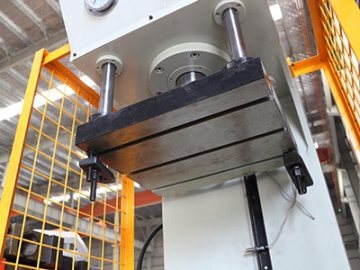

  • Consola de control de la corredera superior, cuenta con sistema de lubricación de corredera.

Accesorios Estándar:

  • Dispositivo de protección fotoeléctrica
  • Pantalla táctil industria TPC.
  • Control programable PLC
  • Cuenta un sistema de control de velocidad y recorrido
  • Dispositivo de enfriamiento, sensor de desplazamiento
  • Función de presión y recorrido constante

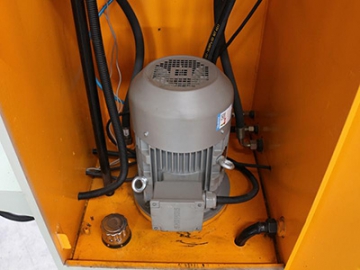

  • Motor principal Siemes de Alemania
  • Componentes eléctrico Scheneider de Francia
  • Protección contra sobrecarva hidráulica y eléctrica

Estándares de Seguridad:

  • Estándares de seguridad（2006／42／EC）

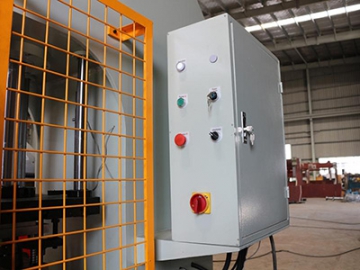

  • Gabinete eléctrico y barrera frontal; cuenta con función de apagado cuando la puerta del gabinete se abra.

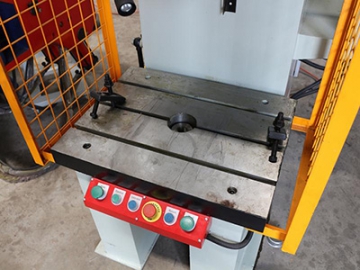

  • Barrera de seguridad de metal, estándares CE
  • Interruptor de pedal con relé de seguridad, para la protección de la seguridad del usuario

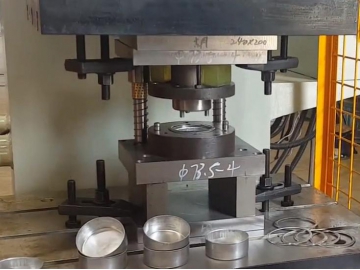

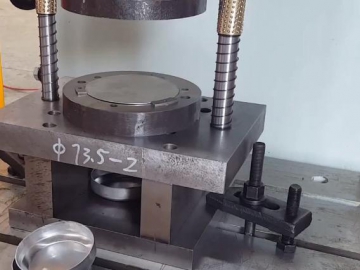

Muestras de Trabajos Realizados:
