Prensa hidráulica de moldeo por comprensión de marco H

Solicite un presupuesto

Nosotros: http://accurlcnc.es/4-2-h-frame-hydraulic-compression-moulding-press.html

Aplicaciones

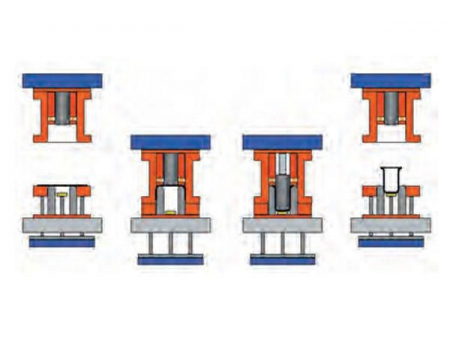

La prensa profunda se utiliza en técnicas de producción como embutición, estampación, recorte, doblado, rebordeado de lámina de metal.
Se utiliza particularmente en las siguientes industrias:

Industria del automóvil: anillo de acero, carrocería del vehículo, chasis, caja del eje, tanque de combustible, puerta, neumático para carretilla y más.
Industria de electrodomésticos: componentes para aire acondicionado, refrigerador, lavarropas, cocina eléctrica, etc.
Industria de utensilios de cocina: utensilios de acero inoxidable, cilindro GLP, banco de cocina, etc.
Utensilios de cocina de aluminio

Sistema de seguridad

Reja protectora y enclavamiento de protección para garantizar la seguridad del funcionamiento. Tiene un interruptor de pedal de una sola mano movible.

Todo el equipo es seguro (de acuerdo a EN292:1994, EN60204:1994 y NR12) y tiene una seguridad nivel 4

Bloque de válvula de seguridad hidráulica intrínseca con un control redundante y un monitoreo dinámico llevado a cabo por una interfaz de seguridad

Protección del lado derecho: puerta vertical, accionamiento neumático, hecho de marco de aluminio y placas transparentes de policarbonato

Especificaciones técnicas

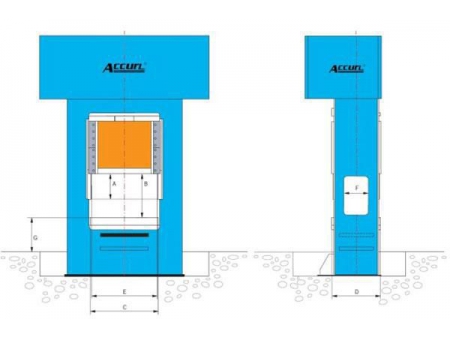

A = Trazo de cilindro

B = Altura máxima de instalación

C = Ancho de la mesa

D = Profundidad de la mesa

E = Luz del día entre guías

F = Camino lateral

G = Altura de la mesa sobre el suelo

Modelo			HSP-200	HSP-250	HSP-315	HSP-400	HSP-500	HSP-630	HSP-800
Fuerza de retorno		kN	240	400	600	900	500	450×2	1000
Deslizamiento		mm	710	710	800	900	800	900	1000
Altura de cierre		mm	1120	1120	1200	1400	1200	1500	1800
Capacidad de la almohadilla hidráulica		kN	630	1000	1250	2000	1250	1250×2	1600×2
Fuerza de retorno de la almohadilla hidráulica		kN	250	320	360	780	360	360×2	600×2
Golpe de la almohadilla hidráulica		mm	250	250	300	350	300	350	400
Velocidad de deslizamiento	Fuerza de empuje	mm/s	200	220	150	140	180	150	150
	Prensado	mm/s	8~19	9~20	10~22	8~19	9~20	8~19	8~18
	Retorno	mm/s	140	120	120	90	160	130	140
Velocidad de la almohadilla hidráulica	Expulsión	mm/s	60	50	55	45	60	45	45
Velocidad de la almohadilla hidráulica	Retorno	mm/s	150	155	140	165	220	165	125
Cabezal	LR	mm	1200	1200	2200	1500	1750	2500	2200
Cabezal	FB	mm	1000	1000	1600	1200	1250	1800	1600
Almohadilla hidráulica	LR	mm	950	950	1720	1120	1270	2020	1570
Almohadilla hidráulica	FB	mm	800	800	1120	820	820	1270	1120
Tamaño del contorno	LR	mm	3280	3380	4700	3900	4250	5100	4900
	FB	mm	2000	2100	3100	2500	2750	3400	3300
	Sobre el suelo	mm	3900	4300	5800	5200	5350	6200	6700
Potencia del motor principal		kW	22	30	37	2×30	2×22	2×30	2×37
Peso		kg	13000	16200	25000	57000	31000	80000	90000

Modelo			HSP-1000	HSP-1000A	HSP-1250	HSP-1500	HSP-1500A	HSP-2000
Capacidad		kN	10000	4000 3000×2	6300 3150×2	6000 4500×2	6000 4500×2	8000 6300×2
Fuerza de retorno		kN	1350	560×2	850 600×2	625×2	625×2	1000 850×2
Deslizamiento		mm	1000	1500	1300	1500	1600	1600
Altura de cierre		mm	1800	2200	1800	2000	2200	2200
Capacidad de la almohadilla hidráulica		kN	2000×2	700×4 1250	2000×2	1000×4 1600	1000×4 1600	1600×4
Fuerza de retorno de la almohadilla hidráulica		kN	580×2	400	580×2	610	610	600×4
Golpe de la almohadilla hidráulica		mm	400	400	400	450	450	500
Velocidad de deslizamiento	Fuerza de empuje	mm/s	160	280	150	150	150	130
	Prensado	mm/s	8~19	15~30	7~15	8~19	8~19	8~18
	Retorno	mm/s	140	250	90	150	150	150
Velocidad de la almohadilla hidráulica	Expulsión	mm/s	45	150	45	100	100	55
Velocidad de la almohadilla hidráulica	Retorno	mm/s	155	150	155	150	150	145
Cabezal	LR	mm	2500	4500	3500	4000	4500	4600
Cabezal	FB	mm	1800	2600	2000	2600	2600	2600
Almohadilla hidráulica	LR	mm	2020	3520	2920	3220	3520	3820
Almohadilla hidráulica	FB	mm	1270	1870	1420	2020	1870	2020
Tamaño del contorno	LR	mm	4000	6800	5500	5600	6100	6200
	FB	mm	3500	4000	3800	4000	4000	4200
	Por encima del suelo	mm	6800	9000	7300	8000	8300	8600
Potencia del motor principal		kW	3×37	3×55	3×37	3×55	3×55	3×75
Peso		kg	100000	210000	180000	240000	265000	37000

Características

Diseño aerodinámico totalmente europeo, marco de acero soldado monoblock rígido y tratado con calor. El cuerpo de la prensa está diseñado razonablemente a través de análisis y optimización estructural de elemento finito. Se utiliza principalmente para el moldeo por compresión de hojas SMC/FRP.

La prensa cuenta con un sistema hidráulico de Taiwán avanzado y sistematizado que tiene resistencia a las fugas de aceite, anti-vibración, consume poca energía, tiene bajo nivel de ruidos y es fácil de mantener.

Ocho lados de carriles de guía de latón de una longitud de recorrido completo no sólo para garantizar una alta precisión sino que también para permitir el ajuste fácil de nivelación de deslizamiento.

La presión constante y el trazo se pueden establecer para la misma producción. También funciona con retraso de retención de presión ajustable

La prensa cumple totalmente con los requisitos de seguridad CE. Dos cilindros de bloqueos laterales bloquean el desplazamiento cuando alcanza la posición superior, y cuenta con dos juegos de sensores de cortina óptica en el frente y en la parte trasera que detendrán la máquina cuando un cuerpo humano entre descuidadamente en el área de trabajo.

La pantalla táctil de Taiwán Weinview de 7/10 pulgadas y Mitsubishi PLC hacen que la máquina sea fácil de utilizar y la especificaciones ajustables.

Cada prensa es fabricada bajo un control de calidad estricto con componentes de buena calidad de Francia, Japón, Alemania, Estados Unidos y Taiwán para garantizar el mejor funcionamiento y precisión.

Opcional

Cabezal de movimiento

Sellado de amortiguadores a prueba de golpes durante el estampado.

Carrito / cabezal de movimiento para cambios.

Dispositivo de amortiguación para prevenir golpes durante el estampado

Enfriador de agua/enfriador de aceite

Molde de sujeción hidráulica

Diseño a pedido

Acumuladores para alta velocidad y bajo consume de energía

Lista de configuración

No.	Objeto	MAKE estándar	MAKE alto estándar
1	PLC (controlador lógico programable)	Mitsubishi	Siemens
2	Motor	WanNan/Primera marca de China	Siemens / Rexroth
3	Bomba	Anson/Taiwán, Yuken/Japón	Siemens / Rexroth
4	Servo bomba	DAIKIN/Japón	DAIKIN/Japon
5	Válvula direccional	Yuken/Japón	Atos/Italia, Rexroth
6	Válvula proporcional	Yuken/Japón	Atos/Italia, Rexroth
7	Válvula de cartucho	Jeou Gang/Taiwan SUN/EEUU	SUN, Atos, Rexroth
8	Válvula de retroalimentación	TAI COLN/Taiwán	Atos/Italia, Rexroth
9	Unidades eléctricas	Schneider/Francia	Schneider/Francia
10	Cortina de luz	LNTECH con CE Mark	LNTECH con CE Mark
11	Pantalla táctil(HMI)9	Weinview/Taiwán	Siemens
12	Manómetro	SKON/Taiwán	S KON/Taiwán
13	Distribuidor hidráulico	HECHO EN TAIWAN	HECHO EN TAIWAN
No se utilizan productos de menor calidad en ACCURL Presses.
