Bridas partidas
Solicite un presupuesto

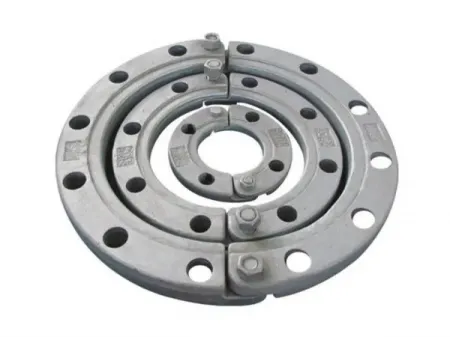

Nuestras bridas partidas están especialmente diseñadas para unir tubos revestidos de vidrio. Su diseño partido las diferencia de las bridas de solape convencionales. Estas piezas para reactor químico ofrecen las siguientes ventajas:
- Las dos mitades de la brida se unen a través de tornillos y tuercas.
- Su diseño único facilita las operaciones de inspección y mantenimiento.
- Es la solución ideal para la fijación de sistemas de tuberías de reactores químicos.

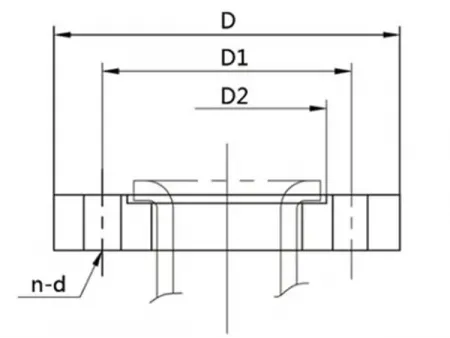

Parámetros técnicos de las bridas de solape tipo partido
| DN2 ------------- DN1 | PN0.6 | PN1.0 | ||||||
| D ( mm ) | D1 ( mm ) | D2 ( mm ) | n-d | D ( mm ) | D1 ( mm ) | D2 ( mm ) | n-d | |
| 50 | 140 | 110 | 92 | 4-14 | 165 | 125 | 104 | 4-18 |
| 65 | 160 | 130 | 112 | 4-14 | 185 | 145 | 124 | 8-18 |
| 80 | 190 | 150 | 130 | 4-18 | 200 | 160 | 135 | 8-18 |
| 100 | 210 | 170 | 150 | 4-18 | 220 | 180 | 160 | 8-18 |
| 125 | 240 | 200 | 180 | 8-18 | 250 | 210 | 190 | 8-18 |
| 150 | 265 | 225 | 204 | 8-18 | 285 | 240 | 214 | 8-22 |
| 200 | 320 | 280 | 260 | 8-18 | 340 | 295 | 270 | 8-22 |
| 250 | 375 | 335 | 314 | 12-18 | 395 | 350 | 324 | 12-22 |
