Alimentador Apron(de bandeja), Serie YZ

Solicite un presupuesto

Nosotros: http://crushing-grinding.com.ar/4-feeding.html

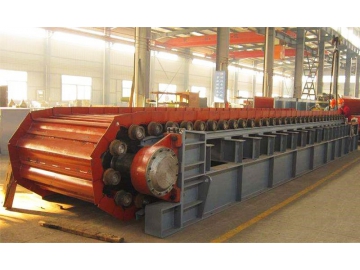

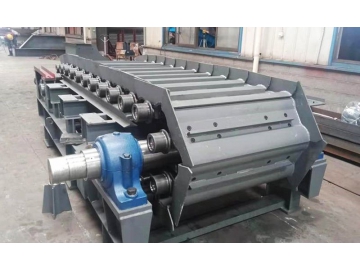

El alimentador Apron de la serie YZ de Yate, es conocido también como alimentador de bandeja; es un tipo de alimentador mecánico que se utiliza para la manipulación y transferencia (alimentación) de materiales, a otros equipos o extraer material (mineral/roca) del aréa de almacenamiento, depósitos o tolvas mientras que la velocidad es controlada. El alimentador de bandeja sirve como alimentador primario o de tolva, muy utilizado en servicios desde el más ligero hasta el más pesado, de bajo tonelaje hasta el más alto tonelaje de peso del material. Cuenta con un diseño muy avanzado, cuya configuración es excelente y su operación también es segura, este equipo es utilizado en la industria minera, cementera y metalúrgica, etc. Destacándose en estas industrias por su funcionabilidad.

Características

El alimentador de bandeja, es capaz de transportar material de gran tamaño, con un diámetro de hasta 1,5 metros.
La altura de la tolva del alimentador Apron es de hasta 10 metros, permitiendo un mejor rendimiento capaz de soportar mayor presión de la tolva e impacto de la descarga.
Los componentes del tren de aterrizaje son de carcaterísticas estándar,y la alimentación generada es constante y confiable.
El diseño de superposición de sellado superior del alimentador permite disminuir la fuga de finos.
Tiene un mejor control de la alimentación,ya que evita que el material empleado para la alimentación de los equipos se ahogue.
Tiene la capacidad de recuperación de materiales secos o húmedos de diferentes tamaños a una velocidad uniforme.
Tiene un funcionamiento silencioso y genera menos contaminación acústica.
Menor mantenimiento y buen control de alimentación.
Los grandes soportes esféricos ubicados en el eje del cabezal evitan la fricción,esto ayuda a que su vida útil sea mayor.

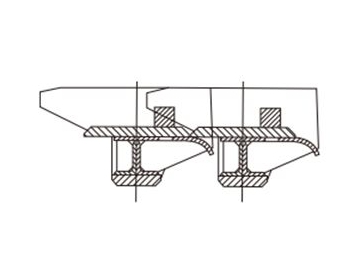

Placa de cadena de arco circular simple

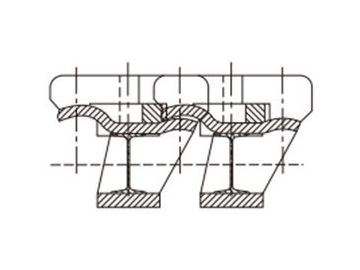

Placa de cadena de doble arco circular

Datos técnicos del alimentador Apron

Modelo	GBZ100-7	GBZ110-6	GBZ120-3	GBZ120-4.5	GBZ120-10	GBZ125-4	GBZ125-6
Dimensión (mm)	1000×7000	1100×6000	1200×3000	1200×4500	1200×10000	1250×4000	1250×6000
Ancho de la cadena del tren de rodaje(mm)	1000	1100	1200	1200	1200	1250	1250
Distancia entre ejes(mm)	7000	6000	3000	4500	10000	4000	6000
Tamaño máximo de alimentación(mm)	600	700	750	750	750	800	800
Velocidad de alimentación (m/s)	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1
Capacidad de alimentación (t/h)	100-200	100-200	100-200	100-200	100-200	150-250	150-250
Modelo de caja de cambios	NGW-S-103	NGW-S-103	NGW-S-103	NGW-S-103	NGW-S-123	NGW-S-103	NGW-S-113
Potencia del motor (kW)	18.5	15	11	11	22	11	15
Paso de la cadena del tren de rodaje(mm)	216	216	216	216	216	216	216
Peso(t)	27.27	24.29	21.52	24.38	36.72	23.6	26.11

Modelo	GBZ125-7	GBZ125-9	GBZ150-6	GBZ150-8	GBZ150-9	GBZ160-5	GBZ160-6
Dimensión (mm)	1250×7000	1250×9000	1500×6000	1500×8000	1500×9000	1600×5000	1600×6000
Ancho de la cadena del tren de rodaje(mm)	1250	1250	1500	1500	1500	1600	1600
Distancia entre ejes (mm)	7000	9000	6000	8000	9000	5000	6000
Tamaño máximo de alimentación (mm)	750	750	900	900	900	1000	1000
Velocidad de alimentación(m/s)	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1
Capacidad de alimentación (t/h)	150-250	150-250	200-300	200-300	200-300	200-350	200-350
Modelo de caja de cambios	NGW-S-113	NGW-S-113	NGW-S-123	ZJX-8	ZJX-8	NGW-S-113	NGW-S-123
Potencia del motor (kW)	18.5	22	22	22	22	22	22
Paso de la cadena del tren de rodaje (mm)	216	216	216	216	216	216	216
Peso(t)	29.16	35.69	31.4	40.33	44.54	30.13	34.63

Modelo	GBZ160-8	GBZ180-8	GBZ180-10	GBZ200-12	GBZ220-10	GBZ240-5	GBZ240-10
Dimensión (mm)	1600×8000	1800×8000	1800×10000	2000×12000	2200×10000	2400×5000	2400×10000
Ancho de la cadena del tren de rodaje (mm)	1600	1800	1800	2000	2200	2400	2400
Distancia entre ejes(mm)	8000	8000	10000	12000	10000	5000	10000
Tamaño máximo de alimentación(mm)	1000	1100	1100	1200	1350	1450	1450
Velocidad de alimentación (m/s)	0.04-0.08	0.04-0.08	0.04-0.08	0.04-0.08	0.04-0.08	0.04-0.08	0.04-0.08
Capacidad de alimentación (t/h)	200-350	250-400	250-400	250-450	300-500	300-800	300-800
Modelo de caja de cambios	ZJX-8	ZJX-17	ZJX-17	ZJX-17	ZJX-17	ZJX-8	ZJX-28
Potencia del motor (kW)	22	30	37	55	55	30	55
Paso de la cadena del tren de rodaje(mm)	216	216	216	228.6	228.6	216	228.6
Peso(t)	43.23	45.26	55.18	75.3	66.34	36.52	72.25
