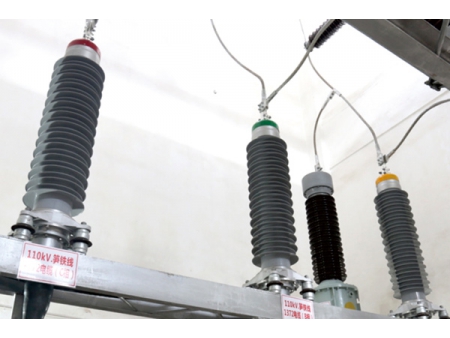

Terminación de cable para exteriores (Composite), 72.5kV-252kV
Solicite un presupuesto
Ámbito de aplicación
- Modelo: WYJZWFY4
- Adecuado para ambientes exteriores con clase de contaminación IV
- Voltaje nominal: 72.5kV (aplicable a 120-1600mm²)
126kV (aplicable a 240-1600mm²)
145kV (aplicable a 240-1600mm²)
252kV (aplicable a 400-2500mm²)
Descargar
Características
- El cono de tensión en la terminación del cable está hecho de EPDM importado a través del moldeo por inyección de caucho, y se mantiene en su lugar mediante un cono de resorte para abordar los problemas causados por la relajación inducida por el envejecimiento; La cubierta del cono de tensión aísla el cono del relleno aislante, asegurando un buen contacto entre el cono de tensión y la capa semiconductora del cable. Esto garantiza el funcionamiento estable y a largo plazo de la terminación del cable;
- La terminación del cable se realiza utilizando una estructura de sellado multicapa para evitar filtraciones de agua y fugas de aceite durante el funcionamiento;
- El aislante exterior de la terminación del cable tiene cobertizos de lluvia de diferentes tamaños, que ayudan a minimizar la posibilidad de contaminación y flashovers;
- El aislante exterior con cobertizos de lluvia de caucho de silicona tiene las propiedades de rayos ultravioleta, antienvejecimiento y antiexplosión, y cuyo peso es inferior a la mitad de la terminación de porcelana;
- Estándar de prueba IEC 60840, GB/T 11017, IEC 620607 y GB/T 18890;
Especificaciones del terminal del cable
Máx. voltaje del sistema | Sección transversal nominal del cable | Distancia del orificio del terminal C (mm) | Orificio de conexión del terminal Q (mm) | Ancho de la palma del terminal del cable D (mm) | Longitud de la palma del terminal del cable L (mm) |
72.5kV | 120 mm2-400 mm2 | 35 | 14 | 63 | 80 |
500 mm2-800 mm2 | 45 | 14 | 80 | 100 | |
1000 mm2-1600 mm2 | 50 | 17 | 100 | 110 | |
126kV-145kV | 240 mm2-400 mm2 | 35 | 14 | 63 | 80 |
500 mm2-800 mm2 | 45 | 14 | 80 | 100 | |
1000 mm2-1600 mm2 | 50 | 17 | 100 | 110 | |
252kV | 400 mm2-800 mm2 | 45 | 14 | 80 | 100 |
1000 mm2-1600 mm2 | 50 | 17 | 100 | 110 | |
2000 mm2-2500 mm2 | 50 | 18 | 125 | 140 |

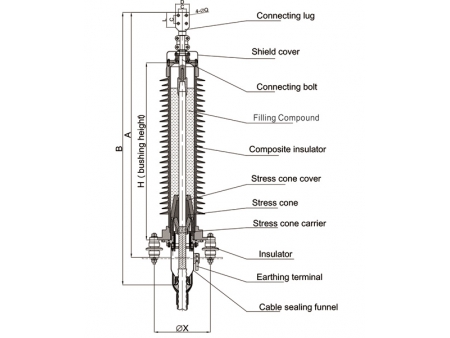

Dimensiones de terminación
Máx. voltaje del sistema | 72.5kV | 126kV | 145kV | 252kV |
H (mm) | 1100 | 1400 | 1580 | 2700 |
A (mm) | 1600 | 1900 | 2080 | 3210 |
B (mm) | 1820 | 2120 | 2300 | 3395 |

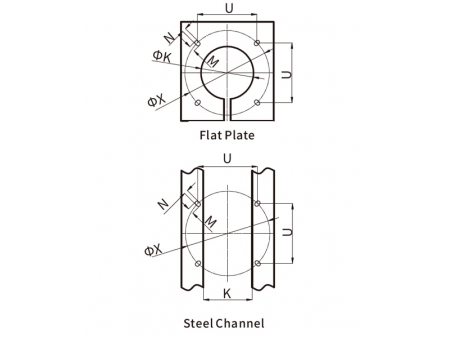

Dimensiones de montaje de la placa base
Máx. voltaje del sistema | 72.5kV-145kV | 252kV |
N (mm) | 21 | 32 |
M (mm) | 30 | 40 |
K (mm) | 270 | 450 |
U (mm) | 318 | 566 |
X (mm) | 450 | 800 |
Aviso al ordenar:
- La configuración del cable y el área de la sección transversal del cable de tierra se proporcionarán al realizar el pedido.
- Bienvenido a contactar con nuestro gerente de ventas para cualquier requisito especial antes de realizar su pedido.
