Perforadora hidráulica con martillo en cabeza KJ311 para altura
La perforadora hidráulica con martillo en cabeza KJ311 para altura está diseñada para construcciones en gran altitud. Este equipo es perfectamente apto para la perforación de piedras de alta dureza en minas que tengan un área de 12 a 35 metros cuadrados.
Características

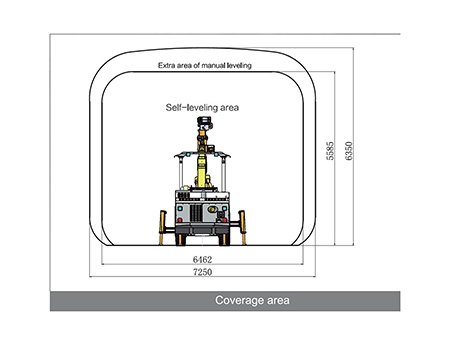

1. El brazo de perforación firme y flexible proporciona cobertura visual del área; la rotación de 360 ° y las barras de nivelación automáticas facilitan el posicionamiento de la perforadora. El brazo de perforación también se puede usar para la perforación transversal y anclaje de rocas.
2. La configuración de este equipo de perforación le permite al operador tener una buena visión y el chasis de 4 ruedas motrices potente y bien equilibrado garantiza una conducción flexible, rápida y segura en túneles angostos.
3. Para el impacto de alta frecuencia se utiliza el pistón escalonado en el brazo de perforación con el fin de mejorar la transferencia de la onda de choque y la velocidad de la perforación, y reducir además el desgaste de las herramientas.
4. El espacio óptimo y las funciones automáticas ayudan a que el operador logre la perforación de forma segura, rápida y precisa.
5. Todas las piezas importantes se encuentran bien protegidas, y se puede realizar el mantenimiento con facilidad.

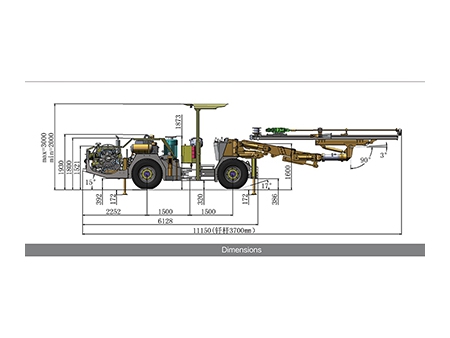

1、Medidas y peso
| Longitud | 11300mm |
| Anchura | 1750mm |
| Altura | 2000/3000 mm |
| Peso | 12000 kg apróx. |
| Velocidad de desplazamiento horizontal | 10km/h |
| Capacidad de ascenso en pendiente máxima | 25％ (14°) |
| Nivel de ruido | ＜100dB(A) |
| Techo de seguridad ajustable | conforme a las normas FOPS y ROPS |
| Motor diésel | QSB3.9-C125 /93kW/2200rpm 60KW，2200rpm Cummins | |
| Purificación de las emisiones de escape | Catalizador de escape | |
| Sistema impulsor | Sistema hidráulico cerrado para accionamiento de las cuatro ruedas | |
| Ángulo de oscilación | Eje trasero: ±10° | |
| Neumáticos | 11.00-20 | |

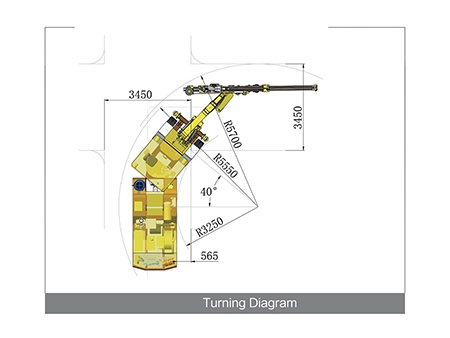

| Mecanismo de dirección | Articulación ±40° | |
| Freno de desplazamiento | Freno hidráulico de doble circuito | |
| Freno de estacionamiento | Freno húmedo de multidisco del reductor | |
| Tanque de combustible | 60L | |
| Dureza de la roca | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 | |
| Potencia de percusión | 13kW | 18.8kW | 21kW | |
| Flujo de percusión | 105L/min | 135L/min | 100-120L/min | |
| Presión de percusión | 130bar | 135bar | 180-200bar | |
| Presión de giro máxima | 150bar | 150bar | 210bar | |
| Frecuencia de impacto | 62Hz | 47Hz | 62 Hz | |
| Par | 325Nm | 780Nm | 764Nm | |
| Diámetro del orificio | Φ32-76mm | Φ42-102mm | Φ42-102mm | |
| Giro de alimentación | 360° | |||
| Carrera de alimentación | 1600mm | |||
| Modelo del brazo de perforación | K 26F | |||
| Tipo de brazo de perforación | Autonivelante | |||
| Extensión de la perforación | 1200mm | |||
| Motor (plateau) | 55kW | 75kW | ||
| Percusión /alimentación/ brazo | Bomba de pistón variable | |||
| Rotación | Bomba de engranajes | |||
| Finura del filtro | 10µ | |||
| Tanque del aceite hidráulico | 240L | |||
| Enfriador hidráulico | Refrigerador de agua | |||
| Voltaje de trabajo | 380V | |||
| Frecuencia | 50Hz | |||
| Método de arranque | Estrella triangular | |||
| Carrete | 1*F440 | |||
| Largo del cable del carrete | 100m | 80m | ||
| Diámetro externo del cable | Φ28mm | Φ32mm | ||
| Especificaciones del cable | 3×35 3G6 | 3×50 3G6 | ||
| Compresor de aire | 1*JN5 | |
| Capacidad del compresor de aire | 0.5m³/min | |
| Presión | 6-8bar | |
| Dispositivo de la lubricación del husillo | Bomba lubricante de pulso electrónico | |
| Consumo de aire de la lubricación | 0.3m³/min | |
| Consumo de aceite lubricante | 180-250g/h | |
| Bomba de agua | 1xCR3 | 1xCR5 |
| Potencia | 1.5kW | 5.5kW |
| Capacidad de la bomba de agua | 3m3/h | 6m3/h |
