Brida adaptadora ranurada

Solicite un presupuesto

Nosotros: http://grooved-fittings.com.ar/6-1-grooved-adaptor-flange.html

Accesorios ranurados de tubería

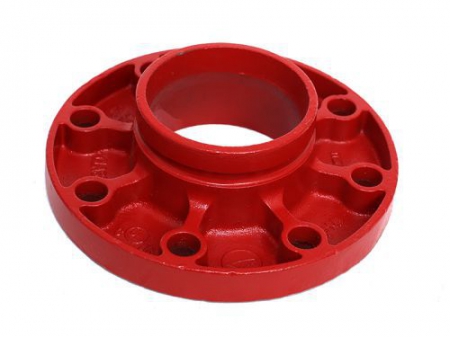

Una brida adaptadora ranurada es una brida de conexión ajustable que funciona de manera similar a una junta de expansión. Consta de dos discos de brida que se fijan individualmente, con una junta de brida colocada entre ellos. A continuación, los discos se fijan entre sí mediante pernos para completar la conexión. Algunos accesorios y equipos vienen con discos de brida preinstalados, que también se incluyen en conexiones de brida.

Características

Las conexiones de brida son esenciales para unir tuberías durante la construcción, proporcionando una instalación conveniente y soportando altas presiones

Aplicaciones recomendadas

Las bridas adaptadoras ranuradas se usan comúnmente en situaciones que requieren expansión de tuberías o la conexión de tuberías con diferentes tamaños o tipos. Encuentran aplicaciones en sistemas de drenaje, tuberías de HVAC, tuberías químicas y diversas aplicaciones de tuberías industriales.

Especificaciones principales

Tamaños disponibles: 1 pulgada~12 pulgada |DN25~DN300
Presion de trabajo: 300PSI/2.07MPa
Certificado: FM / UL /CE certificado
Recubrimiento: pintado / epoxi / recubrimiento E (electroforesis) / galvanizado
Color: rojo/naranja/blanco, etc.

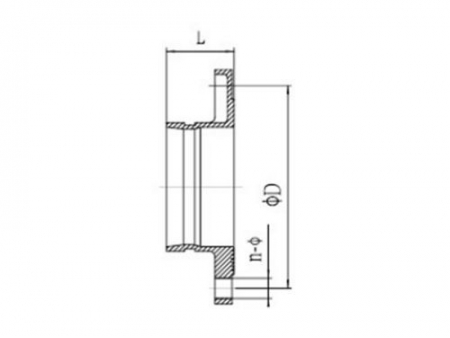

Especificaciones

Tamaño nominal	Diámetro exterior de la tubería	Dimensiones mm/pulgadas				Tamaño del perno
mm/pulgadas	mm/pulgadas	L mm/pulgadas	X mm/pulgadas	Y mm/pulgadas	Z mm/pulgadas	No.-tamaño mm
50 / 2	60.3 / 2.375	64 / 2.52	165 / 6.02	125 / 4.92	19 / 0.75	4-Φ16
65 / 2 1/2	73 / 2.875	60 / 2.36	185 / 6.89	145 / 5.71	16 / 0.63	4-Φ 16
65 / 2 1/2	76.1 / 3	50 / 1.97	185 / 6.89	145 / 5.71	13 / 0.51	4-Φ 16
80 / 3	88.9 / 3.5	60 / 2.36	200 / 7.48	160 / 6.3	13 / 0.51	8-Φ16
100 / 4	108 / 4.25	70 / 2.76	220 / 8.27	180 / 7.09	18 / 0.71	8-Φ16
100 / 4	114.3 / 4.5	70 / 2.76	220 / 8.58	180 / 7.09	18 / 0.71	8-Φ16
125 / 5	133 / 5.25	70 / 2.76	250 / 8.58	210 / 7.09	18 / 0.71	8-Φ16
125 / 5	139.7 / 5.5	70 / 2.76	250 / 8.58	210 / 7.09	18 / 0.71	8-Φ16
150 / 6	159 / 6.25	70 / 2.76	285 / 11.1	240 / 9.44	18 / 0.71	8-Φ20
150 / 6	165.1 / 6.5	70 / 2.76	285 / 11.1	240 / 9.44	18 / 0.71	8-Φ20
150 / 6	168.3 / 6.625	70 / 2.76	285 / 11.1	240 / 9.44	19 / 0.75	8-Φ20
200 / 8	219.1 / 8.625	80 / 3.15	340 / 13.11	295 / 11.61	19 / 0.75	12-Φ20
250 / 10	273 / 10.75	80 / 3.15	405 / 15.63	355 / 13.98	18 / 0.71	12*M24
