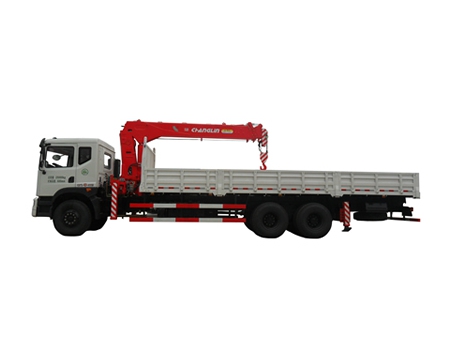

Grúa sobre camión de brazo recto SQ5

Solicite un presupuesto

Nosotros: http://changlin.es/6-1-truck-mounted-crane-sq5.html

Comentarios

La grúa camión SQ5 es una grúa de pluma recta con reductor de engranaje de tornillo sin fin que le permite rotar a 360°.
Este equipo tiene un estabilizador horizontal manual de 5m de envergadura.
La sección hexagonal le proporciona una buena estabilidad lateral.
Las palancas de operación se distribuyen cerca de la cabina y pueden realizar la operación bilateral.
Esta máquina cuenta con seis válvulas de control manual que sirven para controlar la rotación, el despliegue telescópico, el levantamiento de la pluma y el movimiento telescópico de los cilindros estabilizadores verticales.
La grúa de configuración estándar incluye el interruptor limitador de altura, el dispositivo de alarma de sobre retracción y las luces LED de alta potencia. El limitador de momento se puede configurar de forma opcional a fin de mejorar la seguridad operacional.

Parámetros técnicos de la grúa sobre camión

Orden	Ítem			Unidad	Parámetro
1	Momento máximo de carga			kN·m	125
2	Levantamiento máximo de carga			kg	5000
3	Altura máxima de operación			mm	8600
4	Longitud de la pluma (en extensión)			mm	3725
5	Altura máxima de elevación (desde el suelo)			mm	Cerca de 10800
6	Relación de elevación				4
7	Ángulo de elevación máxima de la pluma			(°)	77
8	Ángulo de elevación mínima de la pluma			(°)	0
9	Espacio lateral del estabilizador del camión frontal			mm	2235~5005
10	Espacio lateral del estabilizador del camión trasero			mm	--------
11	Velocidad máxima de elevación	Gancho principal (una sola cuerda)	Levantamiento	m/min	37.6
11	Velocidad máxima de elevación	Gancho principal (una sola cuerda)	Descenso	m/min	37.6
12	Velocidad de rotación			r/min	≤2.5
13	Ángulo de rotación			°	Giro completo de 360°
14	Peso de la grúa			kg	2000
15	Bomba de combustible			-------------	Bomba de engranajes
16	Capacidad del tanque de combustible			L	100
17	Presión de operación del sistema hidráulico			MPa	23
18	Flujo del sistema hidráulico			L/min	40

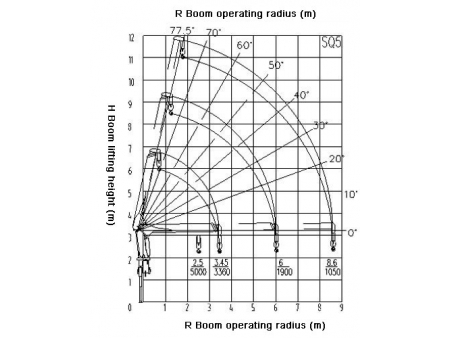

Capacidad nominal de levantamiento del camión grúa (Unidad: kg.f)
