Grúa sobre camión de brazo recto SQ8
Solicite un presupuesto
- Capacidad de elevación máxima 8000Kg
- Momento de elevación máxima 200KN.m
- Capacidad de elevación máxima 15300mm
Comentarios
- Giro completo de 360°
El camión grúa SQ8 con brazo recto realiza el giro de 360° gracias al reductor de engranaje de tornillo sin fin. - Excelente estabilidad
Este equipo de ingeniería pesada posee un estabilizador del camión frontal retráctil con una envergadura de hasta 5.56m y un estabilizador trasero fijo para maximizar la estabilidad durante el trabajo. El estabilizador trasero hidráulico también está disponible para incrementar la estabilidad y la adaptabilidad a condiciones de operación más complejas. Además, la sección hexagonal garantiza la estabilidad lateral de la grúa. - Sistema de control fiable
La operación de esta grúa se regula directamente a través de la válvula de control principal sobre camión y los estabilizadores se controlan mediante válvulas separadas. Las válvulas selectoras evitan la operación inapropiada del equipo. Vale mencionar, que tanto las válvulas principales como las válvulas de control de los estabilizadores también pueden hacer la manipulación bilateral. - Gran seguridad
El interruptor limitador de altura, el dispositivo de alarma de sobre retracción y las luces LED de alta potencia garantizan el funcionamiento seguro de la máquina. De manera adicional, el limitador de momento se puede instalar para lograr una operación más segura.
Parámetros técnicos de la grúa sobre camión
Orden | Ítem | Unidad | Parámetro | ||
1 | Momento máximo de carga | kN·m | 200 | ||
2 | Levantamiento máximo de carga | kg | 8000 | ||
3 | Altura máxima de operación | mm | 13300 | ||
4 | Longitud de la pluma (en extensión) | mm | 4600 | ||
5 | Altura máxima de elevación (desde el suelo) | mm | Cerca de 16600 | ||
6 | Relación de elevación | 6/4 | |||
7 | Ángulo de elevación máxima de la pluma | (°) | 75 | ||
8 | Ángulo de elevación mínima de la pluma | (°) | 0 | ||
9 | Espacio lateral del estabilizador del camión frontal | mm | 2114~5560 | ||
10 | Espacio lateral del estabilizador del camión trasero | mm | 2200 | ||
11 | Velocidad máxima de elevación | Gancho principal (una sola cuerda) | Levantamiento | m/min | 87 |
Descenso | 87 | ||||
12 | Velocidad de rotación | r/min | ≤2.5 | ||
13 | Ángulo de rotación | ° | Giro completo de 360° | ||
14 | Peso de la grúa | kg | 3168 (incluyendo estabilizador del camión posterior) | ||
15 | Bomba de combustible | ------------- | Bomba de engranajes | ||
16 | Capacidad del tanque de combustible | L | 150 | ||
17 | Presión de operación del sistema hidráulico | MPa | 23 | ||
18 | Flujo del sistema hidráulico | L/min | 60 |

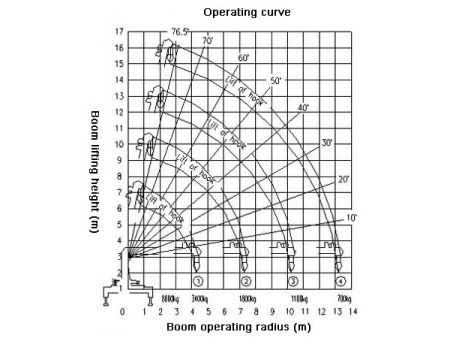

Capacidad nominal de levantamiento de la grúa sobre camión (Unidad: kg.)
Radio de operación (m) | 4.6m | 7.6m | 10.55m | 13.6m |
2.5 | *8000 | *5700 | 5200 | |
3.0 | *6000 | 5000 | 4300 | |
3.5 | 4500 | 4000 | 3850 | 3400 |
4.0 | 3900 | 3500 | 3400 | 3100 |
4.5 | (4.3) 3400 | 3100 | 3100 | 2900 |
5.0 | 2850 | 2750 | 2600 | |
5.5 | 2600 | 2550 | 2400 | |
6.0 | 2300 | 2350 | 2200 | |
7.0 | 2000 | 2000 | 1850 | |
8.0 | (7.3) 1800 | 1750 | 1625 | |
9.0 | 1550 | 1450 | ||
10.0 | (10.25) 1100 | 1300 | ||
11.0 | 1200 | |||
12.0 | 1000 | |||
13.0 | (13.3) 700 | |||
Relación de elevación | La relación de elevación es de 6 para aquellos ítems señalados con asterisco y de 4 para los demás. |
