Grúa sobre camión de brazo recto SQ6.3

Solicite un presupuesto

Nosotros: http://changlin.es/6-2-truck-mounted-crane-sq6-3.html

Comentarios

La grúa montada en camión SQ6.3 emplea el reductor de engranaje de tornillo sin fin para lograr una rotación de 360°.
Nuestra grúa estándar posee un estabilizador horizontal retráctil de tipo hidráulico de 5.2m de envergadura total.
La sección hexagonal del equipo le confiere una gran estabilidad lateral.
Las palancas de operación distribuidas cerca del compartimiento de carga realizan la operación bilateral.
Nuestra grúa viene con válvulas de control de cuatro funciones y válvulas para el control manual del estabilizador de cuatro funciones.
Para una mayor seguridad de operación, la máquina estándar cuenta con un interruptor limitador de altura, dispositivo de alarma de sobre retracción y luces LED alta potencia, y de manera opcional con el limitador de momento.

Parámetros de la grúa sobre camión

Orden	Ítem			Unidad	Parámetro
1	Momento máximo de carga			kN·m	157
2	Levantamiento máximo de carga			kg	6300
3	Altura máxima de operación			mm	11500
4	Longitud de la pluma (en extensión)			mm	4046
5	Altura máxima de elevación (desde el suelo)			mm	Cerca de 13800
6	Relación de elevación				6/4
7	Ángulo de elevación máxima de la pluma			(°)	77
8	Ángulo de elevación mínima de la pluma			(°)	0
9	Espacio lateral del estabilizador del camión frontal			mm	2130~5210
10	Espacio lateral del estabilizador del camión trasero			mm	--------
11	Velocidad máxima de elevación	Gancho principal (una sola cuerda)	Levantamiento	m/min	69
11	Velocidad máxima de elevación	Gancho principal (una sola cuerda)	Descenso	m/min	67
12	Velocidad de rotación			r/min	≤2.5
13	Ángulo de rotación			°	Giro completo de 360°
14	Peso de la grúa			kg	2726
15	Bomba de combustible			-------------	Bomba de engranajes
16	Capacidad del tanque de combustible			L	140
17	Presión de operación del sistema hidráulico			MPa	23
18	Flujo del sistema hidráulico			L/min	60

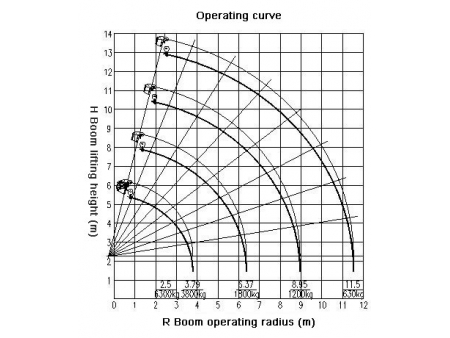

Capacidad nominal de levantamiento de la grúa sobre camión (Unidad: kg.f)

R / L	4.06m	6.64m	9.22m	11.8m
2.5	*6300	*5000	3000
3.0	*5000	3350	2750	2160
3.5	4000	3020	2520	1990
4.0	(3.79) 3800	2750	2310	1830
4.5		2500	2120	1680
5.0		2280	1950	1540
5.5		2100	1800	1410
6.0		1950	1670	1290
6.5		(6.37) 1800	1560	1180
7.0			1470	1080
7.5			1350	990
8.0			1300	910
8.5			1250	840
9.0			(8.95) 1200	780
9.5				730
10.0				690
10.5				660
11.0				640
11.5				630
Relación de elevación	La relación de elevación es de 6 para aquellos ítems señalados con asterisco y de 4 para los demás.
