Reductor planetario de engranaje recto ZDF
Solicite un presupuesto
Especificaciones

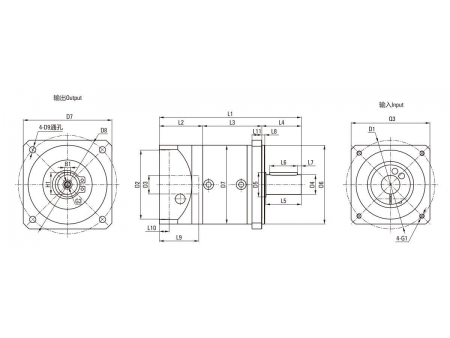

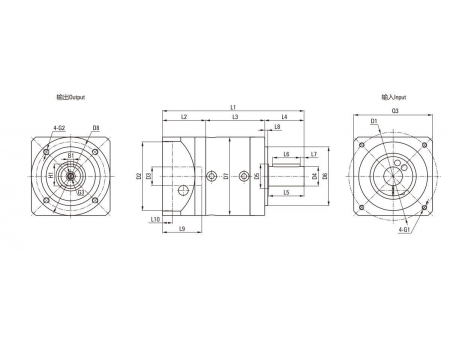

Unidad: mm
| Modelo | | | | | | |||||||||
| Número de etapas | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 |
| Longitud total L1 | 93.5 | 106.5 | 119 | 114 | 127 | 140 | 144 | 162 | 179.5 | 195.2 | 223 | 250.5 | 302 | 345.5 |
| Longitud del cuerpo L3 | 39 | 52 | 64.5 | 46.5 | 59.5 | 72.5 | 60 | 78 | 95.5 | 73.7 | 101.5 | 129 | 116 | 159.5 |
| Salida | ||||||||||||||
| Longitud del eje desde la salida L4 | 26 | 35 | 40 | 55 | 87 | |||||||||
| Longitud del eje de la espiga L5 | 23 | 30.5 | 36 | 50 | 80 | |||||||||
| Longitud clave L6 | 16 | 25 | 28 | 40 | 70 | |||||||||
| Distancia desde el extremo del eje L7 | 3.5 | 2.5 | 4 | 5 | 5 | |||||||||
| Longitud de la espiga L8 | 2 | 3 | 3 | 4 | 5 | |||||||||
| Entrada | ||||||||||||||
| Longitud de la brida del motor L2 | 28.5 | 32 | 44 | 66.5 | 99 | |||||||||
| Longitud del eje del motor L9 | 26 | 30 | 40 | 58 | 79 | |||||||||
| Profundidad de ubicación del motor L10 | 6 | 10 | 10 | 10 | 10 | |||||||||
Zhongda es un fabricante profesional de diversos tipos de motores y motorreductores que ha sido establecido el año 1998, Zhongda ha crecido hasta convertirse en una empresa líder de alta tecnología en China que combina investigación, fabricación, ventas y servicios en el sector de accionamientos de motores, micromotores, reductores de precisión y unidades inteligentes integradas. Gracias a la experiencia y cooperación durante todos estos años de operación, hemos logrado obtener un catálogo sólido de diversos motorreductores y motores.
