Reductor planetario de engranaje recto ZDWE
Solicite un presupuesto

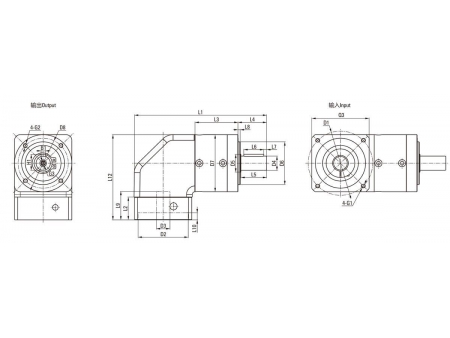

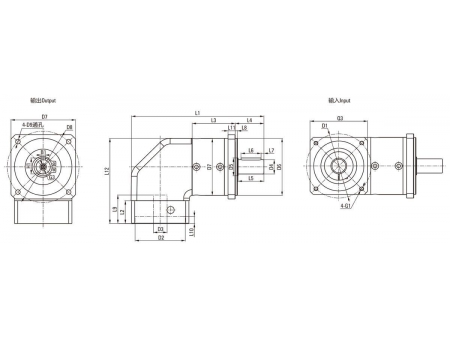

Especificaciones
Unidad: mm
| Modelo | | | | | |||||||
| Número de etapas | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 |
| Longitud total L1 | 150 | 163 | 176 | 184.5 | 202.5 | 220 | 249.2 | 277 | 304.5 | 380 | 423.5 |
| Longitud del cuerpo L3 | 46.5 | 59.5 | 72.5 | 60 | 78 | 95.5 | 73.7 | 101.5 | 129 | 141 | 184.5 |
| Salida | |||||||||||
| Longitud del eje desde la salida L4 | 35 | 40 | 55 | 87 | |||||||
| Longitud del eje de la espiga L5 | 30.5 | 36 | 50 | 80 | |||||||
| Longitud clave L6 | 25 | 28 | 40 | 70 | |||||||
| Distancia desde el extremo del eje L7 | 2.5 | 4 | 5 | 5 | |||||||
| Longitud de la espiga L8 | 3 | 3 | 4 | 5 | |||||||
| Entrada | |||||||||||
| Longitud de la brida del motor L2 | 20 | 32 | 38 | 66 | |||||||
| Longitud del eje del motor L9 | 30 | 40 | 58 | 81 | |||||||
| Profundidad de ubicación del motor L10 | 5 | 10 | 10 | 10 | |||||||
Zhongda es un fabricante profesional de diversos tipos de motores y motorreductores que ha sido establecido el año 1998, Zhongda ha crecido hasta convertirse en una empresa líder de alta tecnología en China que combina investigación, fabricación, ventas y servicios en el sector de accionamientos de motores, micromotores, reductores de precisión y unidades inteligentes integradas. Gracias a la experiencia y cooperación durante todos estos años de operación, hemos logrado obtener un catálogo sólido de diversos motorreductores y motores.
