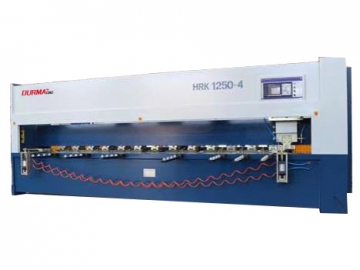

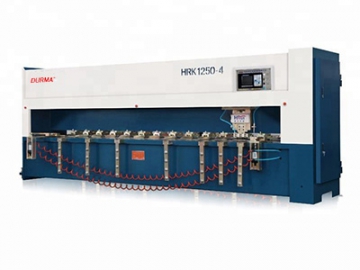

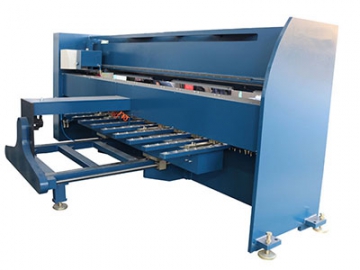

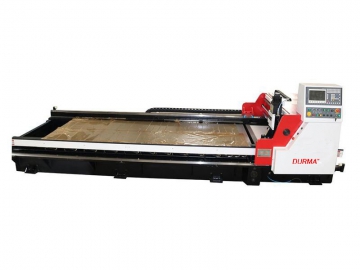

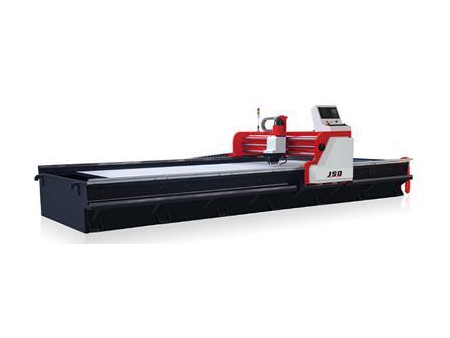

Máquina Fresadora de V-cut CNC, Serie-HRK

Solicite un presupuesto

Nosotros: http://cnclaser-cutting.com/7-2-vertical-cnc-v-grooving-machine.html

Parámetros Principales
1. Controlador CNC: HUST de Taiwan
2. Riel de guía líneal de alta precisión: HIWIN de Taiwan
3. Acoples: IGUS de Alemania
4. Estándares de seguridad: CE ISO SGS

Especificaciones Técnicas:

Fichas Técnicas
Ancho máx. de la chapa de acero a ranurar	1250mm	1250mm
Longitud máx. de la chapa de acero a ranurar	4000mm	3200mm
Espesor máx. de la chapa de acero a ranurar	6mm(planitud de la placa< 3mm) 6mm(planitud de la chapa de acero< 3mm)	6mm(planitud de la placa< 3mm) 6mm(planitud de la chapa de acero< 3mm)
de la chapa de acero a ranurarEspesor min.	0.2mm	0.2mm
Distancia máx. del movimiento del rayo láser (atrás y adelante)	1220mm	1220mm
Distancia min. del borde ranurado-V	15mm	15mm
Distancia máx. del portaherramientas en movimiento (hacia arriba y hacia abajo)(en dirección del eje Z)	50mm	50mm
(hacia arriba y hacia abajo)(en dirección del eje X)Resolución del portaherramientas en movimiento	4300mm	4300mm
Velocidad de corte	15m-60m/min	15m-60m/min
Unidad min. de ajuste del eje Y	0.001mmmm	0.001mmmm
Precisión de posicionamiento del eje Y	±0.02mm	±0.02mm
Unidad min. de ajuste del eje Z	0.001mm	0.001mm
Precisión de posicionamiento del eje Z	±0.02mm	±0.02mm
Rango de presión del circuito de gas	0.4-0.6mpa	0.4-0.6mpa
PEso bruto	9500kg	8000kg
Dimensión	570022002300(mm)	50022002300(mm)

Detalles del Producto:

Características:

Estructura Compacta
Las máquinas fresadoras de V-cut CNC serie-RAS se caracterizan por su diseño compacto, desempeño fiable, son fáciles de operar y no hay riesgo de deformación.
La estructura de la máquina consiste en tres juegos de sistema de transmisión servo, sistema de sujeción neumática y marco de acero.
Sistema de Ejes-Y
El sistema de ejes-Y está compuesto por un motor principal ECMA-F20830, un servomotor AC, una correa dentada con reductor tipo planetario, rueda de transmisión, una cremallera de alta precisión, riel de guia lineal, etc.
La función del servomotor es de accionar la cortadora a través del reductor tipo planetario para realizar un movimiento rectilíneo en la riel de guía líneal.
Sistema de Ejes-X
El sistema de ejes-X está compuesto por un servomotor E21320, una correa de transmisión, rueda de transmisión, husillo de bolas, riel de guía líneal, tope posterior, herramientas de sujeción, entre otros. El motor acciona el husillo de bolas y el tope posterior para impulsar el movimiento rectilíneo sobre la riel de guía líneal, para lograr que el mecanismo de tope posterior se posicione con alta precisión.
Sistema de Eje-Z

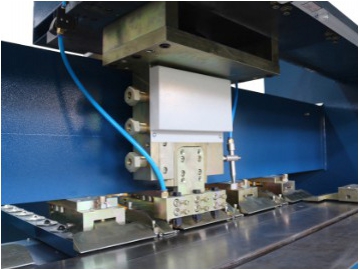

El sistema del eje Z está compuesto por un servomotor C20604, correa de transmisión, rueda de trnasmisión, husillo de bolas, soporte de cortador, entre otros. La función de este sistema es el de accionar el husillo de bolas y la cortadora para realizar un movimiento rectilíneo a través de de la rueda y correa de transmisión, para así lograr que el portaherramientas se posicione con alta precisión.
Sistema Neumático
a Ls máquinas fresadoras de V-cut CNC serie-RAS se caracterizan por su diseño compacto, desempeño fiable, son fáciles de operar y no hay riesgo de deformación.
La estructura de la máquina consiste en tres juegos de sistema de transmisión servo, sistema de sujeción neumática y marco de acero.
Sistema de Control Eléctrico

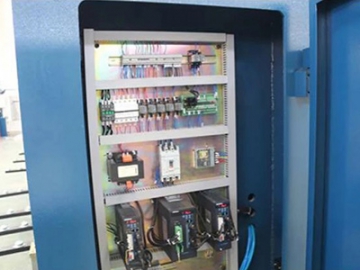

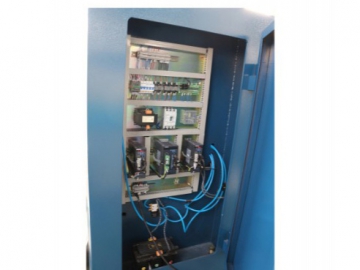

El sistema de control eléctrico está compuesto por PLC, actuador, pantalla táctil, elemento de control eléctrico, gabinete eléctrico, etc. El gabinete eléctrico es instalado sobre una de las paredes laterales de la máquina, esto brinda una excelente protección y facilita su mantenimiento. Cualquier proceso que se deseé hacer puede controlarse por medio de la pantalla táctil.

Estándares de Seguridad:

Estándares de seguridad (2006/42/EC)
Se cortará la electricidad cuando la puerta del gabinete eléctrico sea abierta intempestivamente,
Interruptor de pedal (seguridad nivel: 4)

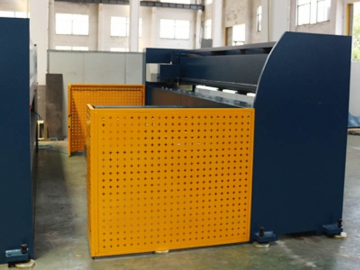

Barrera de seguridad posterior según estándares CE
Interruptores de pedal con relé de seguridad para máxima protección

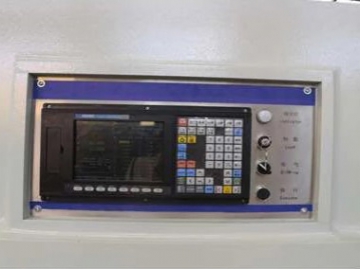

Controlador CNC:

Bajos costos de mantenimiento
Para utilizarse no se requiere de periodos extensos de capacitación
Ayuda a evitar colisiones
Tiempo de respuesta para aceleración/desaceleración: 0.5US
Posicionamiento de alta velocidad del eje principal
Función de retracción
Alarma inteligente para detección de fallos y función de resolución de problemas
Función de interrupción PLC con tiempo de escaneo de 10ms
Control de circuito abierto con función de retroalimentación
El par de fuerza del servomotor puede ser visualizado en la pantalla
La curva de control de aceleración y desaceleración es superior a cualquier otro control numérico.
Modulo de entrada de energía DC
Placa de señal de entrada externa SSR
Fácil de conectar; bajos costos de cableado

Configuración Estándar:

2. Características de la máquina fresador de V-cut series HRK
  estructura compacta, excelente rendimiento, estructura resistente que no se deforma con faciidad.
2. Controlador HUST de Taiwan HUST

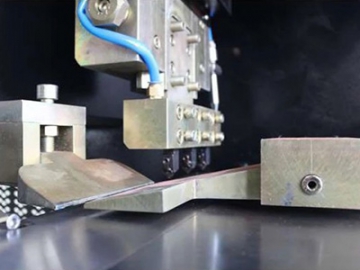

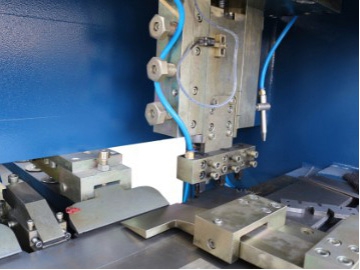

2. El portaherramientas puede sujetar hasta 3 herramientas al mismo tiempo. La profundidad máxima de corte es 1mm, esto es 5 veces más eficiente que los equipamientos convencionales; Asimismo, la velocidad de retorno es 5 veces más rápida.

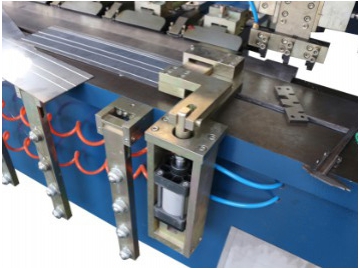

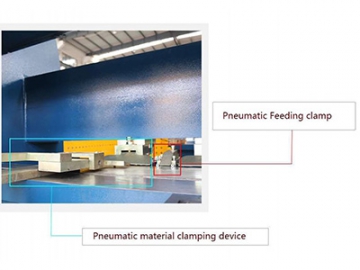

2. Ssistema de Sujeción de Alimentación Neumática

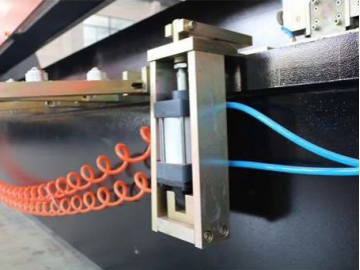

  Dispositivo neumático para la sujeción del material

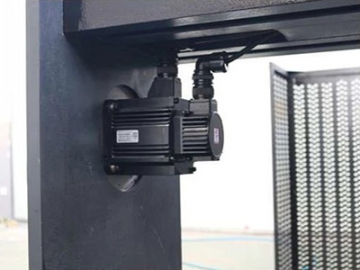

2. Los ejes X, Y y Z están equipados con servomotores Panasonic de Japón.

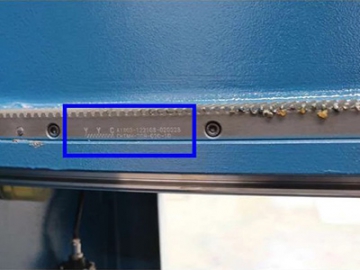

2. Accionamiento por piñón-cremallera YYC de Taiwan
2. Componentes Eléctricos Schneider

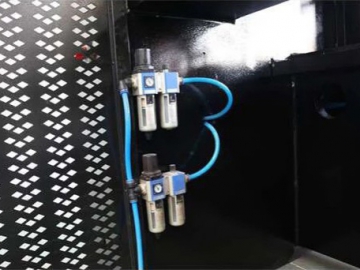

2. Válvula de Aire AIRTAC Taiwan
2. Cilindro de aire AIRTAC de Taiwan
Protecciónfotoeléctrica frontal de seguridad

Muestras de trabajos realizados:
